以下全部为ICT一些常用的经验：
1.关于ICT：
ICT就是一个大型的万用表，它主要是根据标准值及上下限来判断某个元器件的正确性。

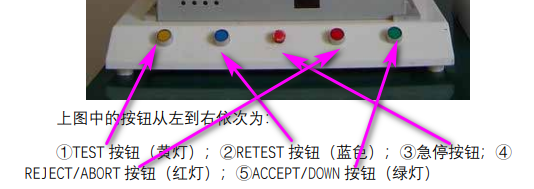

1.前方开关定义（按下黄+绿或者蓝+绿都可以下压测试）

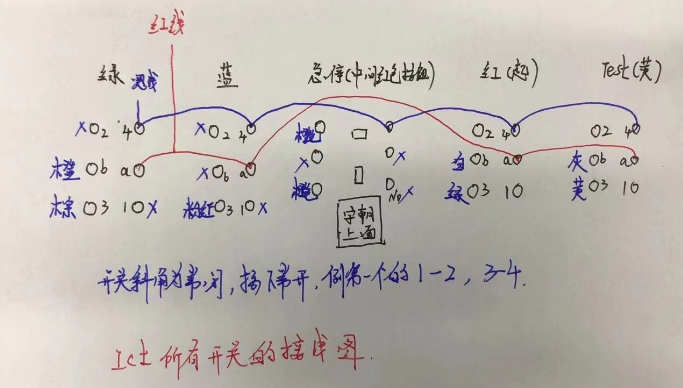

打开开关，里面的接线图如下：

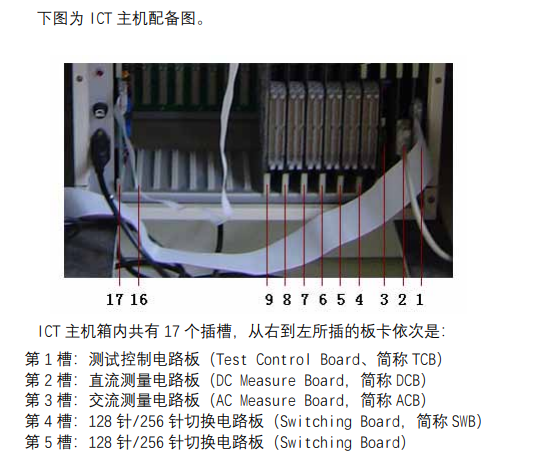

2.后面的板卡如下：

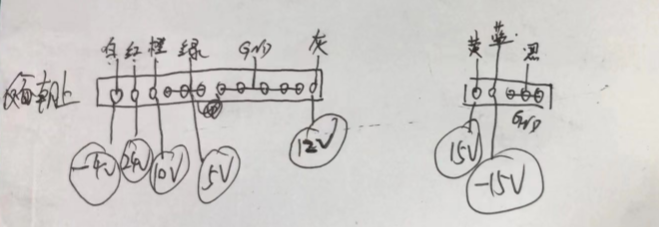

后面的电源板的各个电压如下：

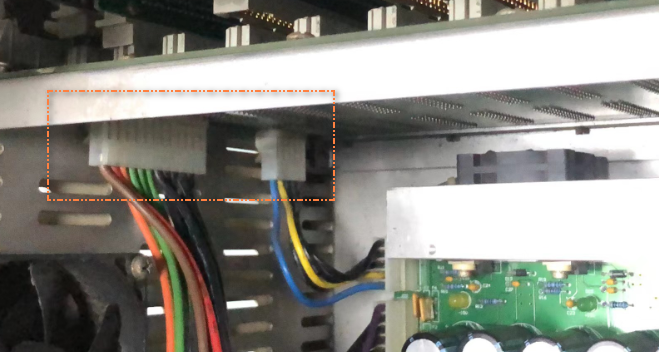

对应的实物图如下所示：

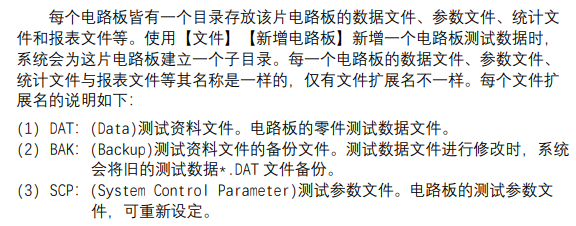

ict程式文件：

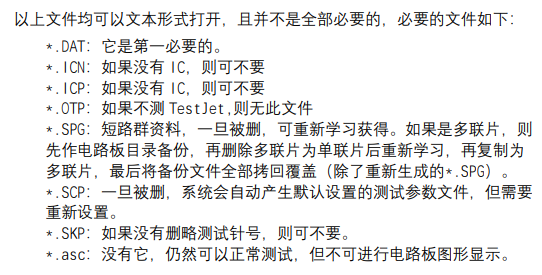

文件里面的内容分别代表什么，哪些是必要的内容。

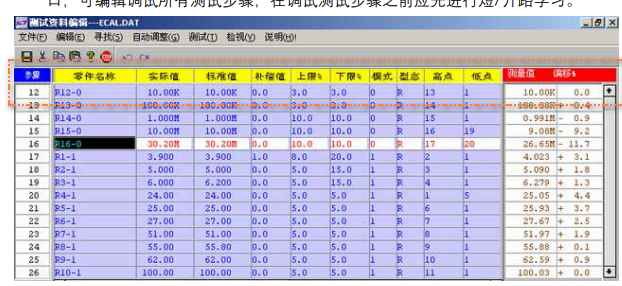

调试界面如下：
零件名称：可以快速找到这个零件的名字，一般输出位号即可，快捷键为ctrl+N，输入位号即可查找。。。
标准值为实际在电路板上的值（可以借助万用表测量），上下限及在标准值的基础上下可偏差多少。模式是在某种形态下的一些测试方法。
形态是此器件用什么测试，比如电阻为R，跳线为J等，高点为红表笔的点位（也就是正极），低点为黑表笔的脚位（也就是负极）
最后的测量值和偏移百分比就是板子上实际测量出来的值，且此值偏移了多少。
在此界面一定要记住几个快捷键，比较常用：
1.ctrl+F，可以快速查找到不良
2.ctrl+c，可以快速的更换高低点
3.ctrl+enter，可以复制一行，添加新的零件。
4.F8，单行测试
5.F7，学习后测试
6.ctrl+N，可以快速查找零件名称
以下为经常用到的形态的一些解析：
1.跳线--形态为J，有为1（即短路），无为4（即开路）
2.电阻R--形态为R，低阻值模式为0，高阻值一般为2，模式有0,1,2，数字增大，电流增大。
3.电容分为无极性电容和有极性电容（F7学习均可调试）
1.关于ICT：
ICT就是一个大型的万用表，它主要是根据标准值及上下限来判断某个元器件的正确性。
1.前方开关定义（按下黄+绿或者蓝+绿都可以下压测试）
打开开关，里面的接线图如下：
2.后面的板卡如下：
后面的电源板的各个电压如下：
对应的实物图如下所示：
ict程式文件：
文件里面的内容分别代表什么，哪些是必要的内容。
调试界面如下：
零件名称：可以快速找到这个零件的名字，一般输出位号即可，快捷键为ctrl+N，输入位号即可查找。。。
标准值为实际在电路板上的值（可以借助万用表测量），上下限及在标准值的基础上下可偏差多少。模式是在某种形态下的一些测试方法。
形态是此器件用什么测试，比如电阻为R，跳线为J等，高点为红表笔的点位（也就是正极），低点为黑表笔的脚位（也就是负极）
最后的测量值和偏移百分比就是板子上实际测量出来的值，且此值偏移了多少。
在此界面一定要记住几个快捷键，比较常用：
1.ctrl+F，可以快速查找到不良
2.ctrl+c，可以快速的更换高低点
3.ctrl+enter，可以复制一行，添加新的零件。
4.F8，单行测试
5.F7，学习后测试
6.ctrl+N，可以快速查找零件名称
以下为经常用到的形态的一些解析：
1.跳线--形态为J，有为1（即短路），无为4（即开路）
2.电阻R--形态为R，低阻值模式为0，高阻值一般为2，模式有0,1,2，数字增大，电流增大。
3.电容分为无极性电容和有极性电容（F7学习均可调试）
| Q | 电容 | 1.极性DC116 | 0.2v | 0.12v | -1 | 30 | px | 上方顶针 | |
| 2.电容容值C116 | 1.0UF | 1.0UF | 30 | 30 | C |
