在工作中，接触到一款烧录器金鹏烧录器，发现它是在jlink的基础上加入了屏幕，因此有很多相似之处：
1.先研究jlink烧录器的20pin接口如下图：

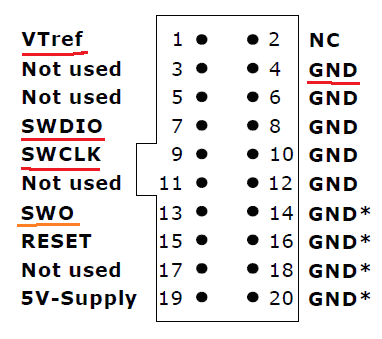

SWD模式：

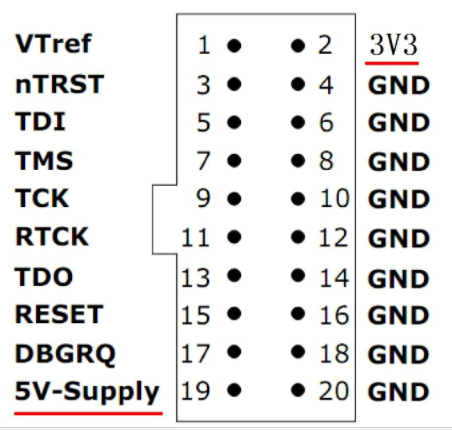

jtag模式如下：

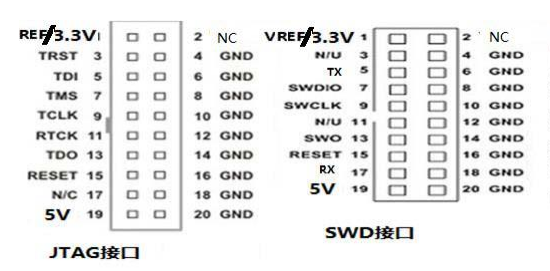

甚至于有些自带RX，TX，如下：
2.再研究金鹏烧录器的20pin接口如下图：
因为我们常用的是在SWD的模式下烧录的，因此接口都默认是在SWD模式下的：
从以上总结可以看出，在SWD模式下烧录时需要的信号如下：
SWDIO,SWCLK,RESET,5V或者3.3v，GND

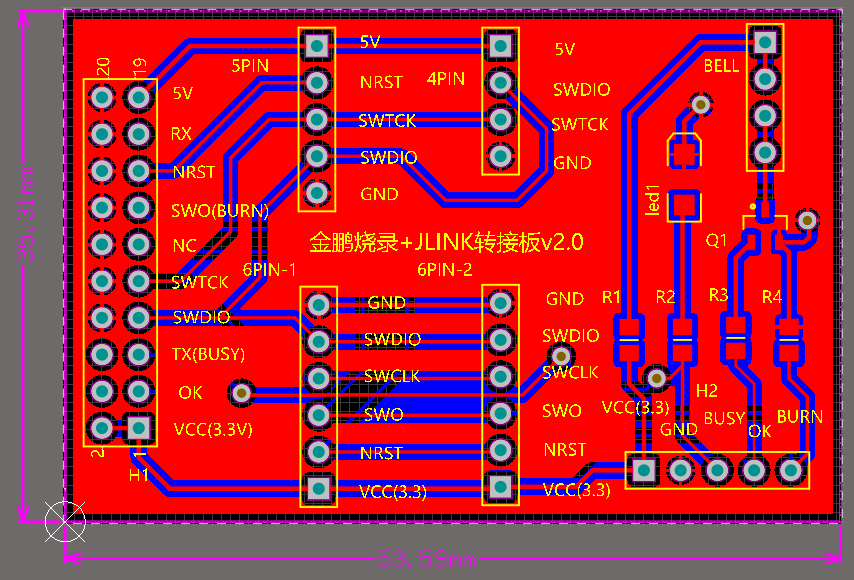

1脚为3.3v，19脚为5v，7脚为SWDIO，9脚为SWCLK，15脚为reset，右边随便找个地，在AD中开始画转接板：

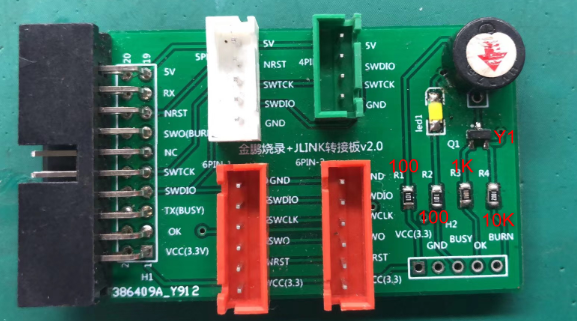

成品如下：
以上板子专门为定制转接板，上方的是输出5v的一个4pin和一个5pin
下方为3.3v的两个6pin，右边在金鹏烧录器才能起作用。
