金鹏烧录器使用与说明

admin 芯片烧录 2023-03-29 浏览

1.金鹏烧录器的说明：
金鹏烧录器是在JLINK烧录器的基础上开发得到的，可以拓展离线烧录很多芯片，并且价格也很亲民，因此得到广泛应用

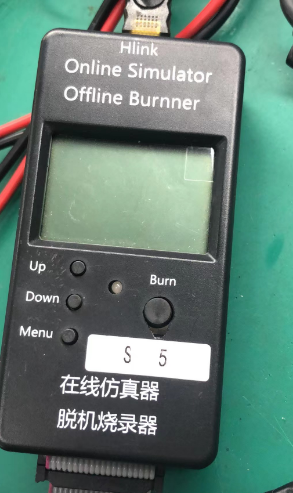

烧录器和启动软件如下：

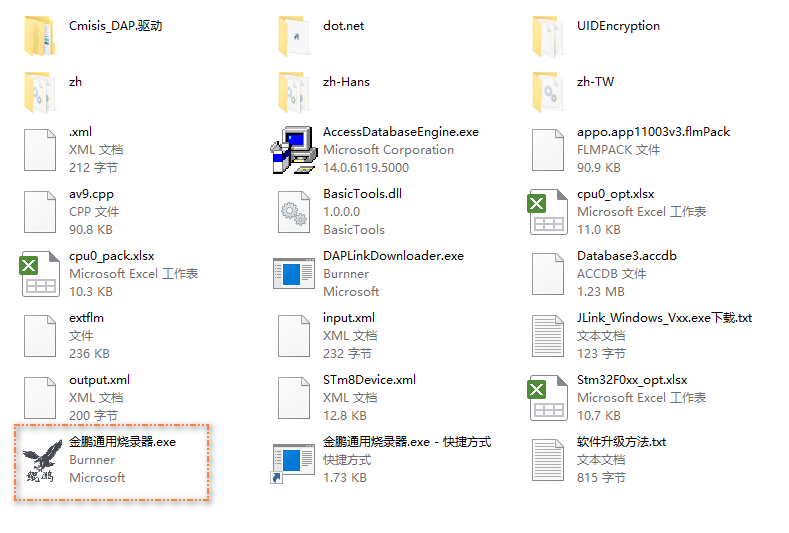

上位机软件如下图所示：（双击启动软件）

双击软件，打开后，选择我们想要的芯片，如下所示，我们可以搜索芯片型号，可以直接选择我们想要的芯片：

选择后，点击ok，选择程序，一直确定即可：

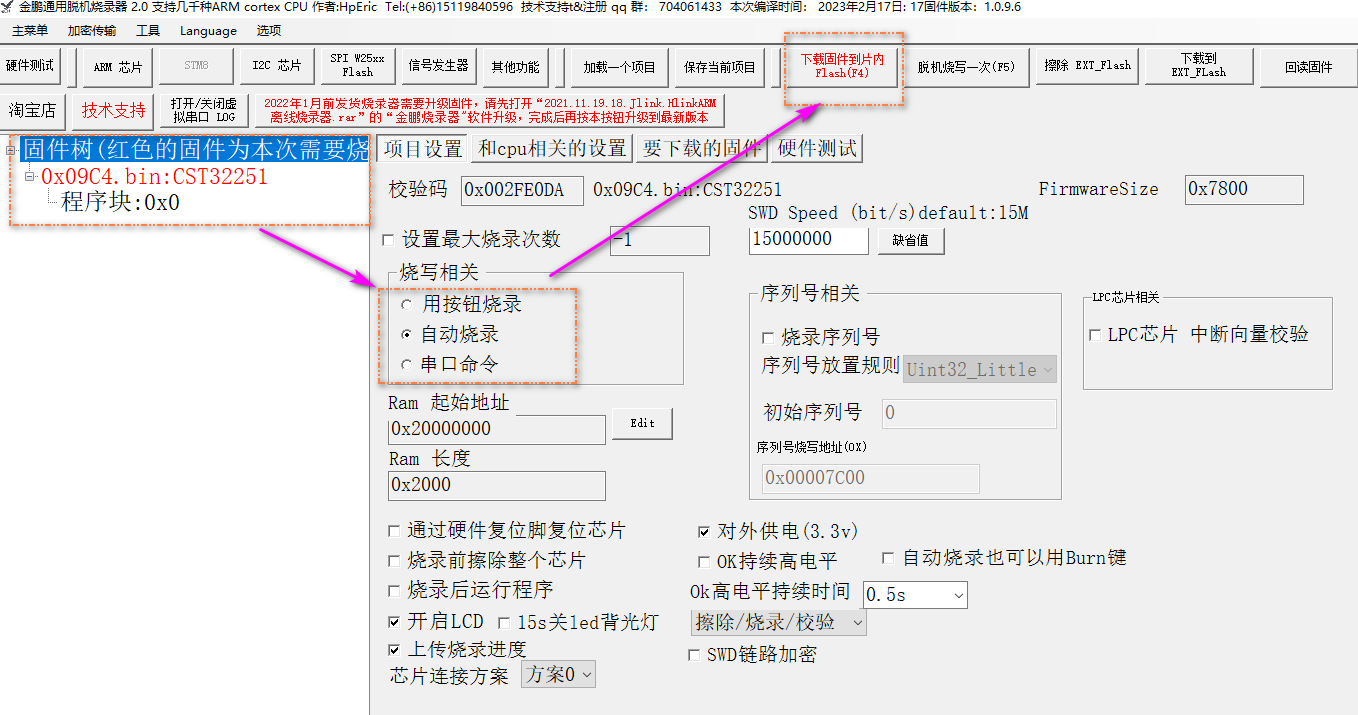

直到出现下面的界面，在界面中我们选择什么方式烧录，烧录次数等，然后点击下载固件到烧录器就可以把程序导入到烧录器中了：

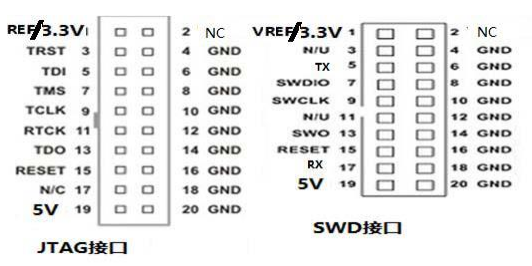

这样就可以用金鹏烧录器离线烧录芯片了，金鹏烧录器的20pin接口定义如下：

SWD模式下，一般用到下面五个即可：

1.VDD(3.3v或者5v）
2.SWDIO
3.SWCLK
4.RESET
5.GND

金鹏烧录器使用中的一些问题和解决方法：

1.烧录器导入程序只能烧录10次？

上位机的版本换成最新版本即可，因为软件每年都会更新很多版本，上一年的所有版本就会出现烧录10此的现象。

2.烧录器在烧录芯片cst3225时，烧录不稳定，有时候烧录不行？

1.因为cst3225在很多时候都是需要5v稳定供电的，因此烧录器必须20脚输出vdd，并且烧录器连接电脑的线材一定要用质量好的，否则会出现电压不够。

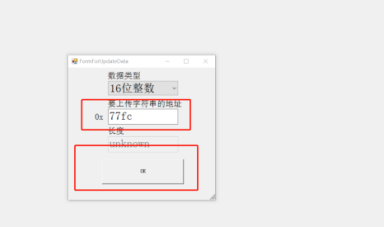

若是用金鹏烧录器进行芯片校验时，对于cst3225系列，首先需要软件版本为：
