我们以最常用的以下芯片为例：

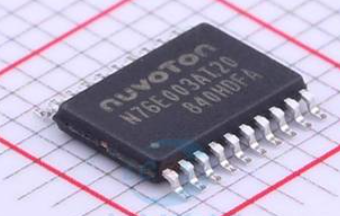

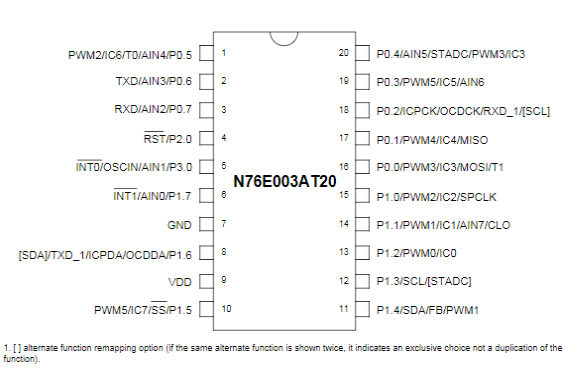

1.脚位定义如下图所示：
2.芯片基本说明：
N76E003是8051内核的一款单片机MCU，它提供丰富的特殊功能模块，包括：
1.1KRAM其中包括256字节SRAM，768字节XRAM。
2.两组标准16位定时器/计数器：定时器0及1，
3.一组带有3路管脚输入捕获模式的16位定时器：定时器2，
4.一组看门狗定时器(WDT)，
5.一组自唤醒定时器(WKT)，
6.一组带自动重装载功能，可用于产生标准波特率的定时器：定时器3。
7.两组标准串行口(UART)，这两组串行口具有帧错误侦测及自动地址识别功能。
8.一组SPI，一组I2C，6 通道增强型PWM输出，8路12位ADC。
上述功能对应产生18个中断源，具有4级中断优先级配置。
N76E003支持3组时钟源输入，所有时钟源支持软件切换立即生效功能(on-the-fly)。
3组时钟源包括：外部时钟，10kHz内部RC振荡时钟和一个出厂时已校准到室温下精度达±1%的16MHz内部高速时钟。
N76E003提供额外的电源监控管理模块，例如上电复位和4级低电压检测，该模块用于保障芯片在上电及掉电时系统稳定工作。
N76E003可运行在两种低功耗模式－空闲模式和掉电模式，可通过软件选择运行在哪种模式。
空闲模式时，芯片主时钟关闭，但部分功能模块仍然运行。
掉电模式下芯片全部时钟关闭确保芯片功耗达到最低。
在正常工作模式下，也可选择主时钟除频方式工作，确保在功耗和性能之间灵活运用。
高效能、丰富的功能模块及配置，N76E003可灵活用于各种应用场合，家电产品，甚至是马达控制等高端需求控制系统。

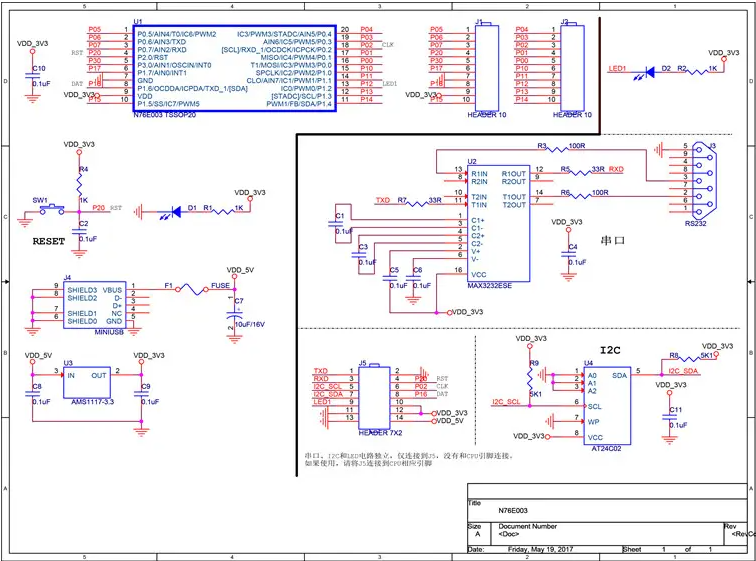

3.开发板电路图：
1.脚位定义如下图所示：
2.芯片基本说明：
N76E003是8051内核的一款单片机MCU，它提供丰富的特殊功能模块，包括：
1.1KRAM其中包括256字节SRAM，768字节XRAM。
2.两组标准16位定时器/计数器：定时器0及1，
3.一组带有3路管脚输入捕获模式的16位定时器：定时器2，
4.一组看门狗定时器(WDT)，
5.一组自唤醒定时器(WKT)，
6.一组带自动重装载功能，可用于产生标准波特率的定时器：定时器3。
7.两组标准串行口(UART)，这两组串行口具有帧错误侦测及自动地址识别功能。
8.一组SPI，一组I2C，6 通道增强型PWM输出，8路12位ADC。
上述功能对应产生18个中断源，具有4级中断优先级配置。
N76E003支持3组时钟源输入，所有时钟源支持软件切换立即生效功能(on-the-fly)。
3组时钟源包括：外部时钟，10kHz内部RC振荡时钟和一个出厂时已校准到室温下精度达±1%的16MHz内部高速时钟。
N76E003提供额外的电源监控管理模块，例如上电复位和4级低电压检测，该模块用于保障芯片在上电及掉电时系统稳定工作。
N76E003可运行在两种低功耗模式－空闲模式和掉电模式，可通过软件选择运行在哪种模式。
空闲模式时，芯片主时钟关闭，但部分功能模块仍然运行。
掉电模式下芯片全部时钟关闭确保芯片功耗达到最低。
在正常工作模式下，也可选择主时钟除频方式工作，确保在功耗和性能之间灵活运用。
高效能、丰富的功能模块及配置，N76E003可灵活用于各种应用场合，家电产品，甚至是马达控制等高端需求控制系统。
3.开发板电路图：
