用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
逻辑门是数字逻辑电路的基本单元。存储器是用来存储二进制数据的数字电路。从整体上看，数字电路可以分为组合逻辑电路和时序逻辑电路两大类。
数字电路一般用数字0和1来记录和处理电路，因此它就具有以下特色：
1、 同时具有算术运算和逻辑运算功能：
数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2、 实现简单，系统可靠
以二进制作为基础的数字逻辑电路，可靠性较强。电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3、 集成度高，功能实现容易
集成度高，体积小，功耗低是数字电路突出的优点之一。电路的设计、维修、维护灵活方便。电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程时序逻辑阵列电路，通过编程的方法实现任意的逻辑功能。
常用的一些数字电路芯片：
比如：cd4017
2.模拟电路：
模拟电路是指用来对模拟信号进行传输、变换、处理、放大、测量和显示等工作的电路。
模拟信号是指连续变化的电信号。模拟电路是电子电路的基础，它主要包括放大电路、信号运算和处理电路、振荡电路、调制和解调电路及电源等
（1）放大电路：用于信号的电压、电流或功率放大。
（2）滤波电路：用于信号的提取、变换或抗干扰。
（3）运算电路：完成信号的比例、加、减、乘、除、积分、微分、对数、指数等运算。
（4）信号转换电路：用于将电流信号转换成电压信号或将电压信号转换为电流信号、将直流信号转换为交流信号或将交流信号转换为直流信号、将直流电压转换成与之成正比的频率等等
（5）信号发生电路：用于产生正弦波、矩形波、三角波、锯齿波。
（6）直流电源：将220V、50Hz交流电转换成不同输出电压和电流的直流电，作为各种电子线路的供电电源。
3.数字电路和模拟电路的转化：
模拟电路和数字电路它们同样是信号变化的载体，模拟电路在电路中对信号的放大和削减是通过元器件的放大特性来实现操作的，
而数字电路是对信号的传输是通过开关特性来实现操作的。
在模拟电路中，电压、电流、频率，周期的变化是互相制约的，
而数字电路中电路中电压、电流、频率、周期的变化是离散的。
模拟电路可以在大电流高电压下工作，
而数字电路只是在小电压，小电流底功耗下工作，完成或产生稳定的控制信号。
摸拟电路是为数字电路供给电源而又完成执行机构的执行。
在模拟电路和数字电路中，信号的表达方式不同。对模拟信号能够执行的操作，例如放大、滤波、限幅等，都可以对数字信号进行操作。
例如：一些传感器，我们可以采集其物理量通过一些芯片让其转化成数字量，处理后达到想要的效果然后在转出物理量或者电压量等等来完成一个电路
A/D转换就是要将模拟量V（如V=5V）转换成数字量D（如D=255）。模/数（A/D）转换的型式较多，如计数比较型、逐次逼近型、双积分型等等。
在集成电路器件中普遍采用逐次逼近型。
常见的一些转化芯片如下：TSC7109，ADC7109 DAC0832 MC14433 ICL7109

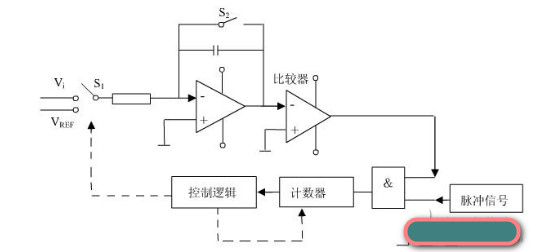

ICL7107转化器原理图如图2.4所示。其中计数器对反向积分过程的时钟脉冲进行计数。控制逻辑包括分频器、译码器、相位驱动器、控制器和锁存器。
驱动器是将译码器输出对应于共阳极数码管七段笔画的逻辑电平变成驱动相应笔画的方波。
