MOS管开关电路是利用一种电路，是利用MOS管栅极（g）控制MOS管源极（s）和漏极（d）通断的原理构造的电路。
MOS管分为N沟道与P沟道，所以开关电路也主要分为两种。
P沟道MOS管开关电路：
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。
需要注意的是，Vgs指的是栅极G与源极S的电压，即栅极低于电源一定电压就导通，而非相对于地的电压。
但是因为PMOS导通内阻比较大，所以只适用低功率的情况。大功率仍然使用N沟道MOS管。
N沟道mos管开关电路
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压大于参数手册中给定的Vgs就可以了，漏极D接电源，源极S接地。
需要注意的是Vgs指的是栅极G与源极S的压差，所以当NMOS作为高端驱动时候，当漏极D与源极S导通时，漏极D与源极S电势相等，那么栅极G必须高于源极S与漏极D电压，漏极D与源极S才能继续导通。
一般情况下普遍用于高端驱动的MOS，导通时需要是栅极电压大于源极电压。
而高端驱动的MOS管导通时源极电压与漏极电压（VCC）相同，所以这时栅极电压要比VCC大4V或10V.如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。
很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。
MOS管是电压驱动，按理说只要栅极电压到到开启电压就能导通DS，栅极串多大电阻均能导通。
但如果要求开关频率较高时，栅对地或VCC可以看做是一个电容，对于一个电容来说，串的电阻越大，栅极达到导通电压时间越长，MOS处于半导通状态时间也越长，
在半导通状态内阻较大，发热也会增大，极易损坏MOS，所以高频时栅极栅极串的电阻不但要小，一般要加前置驱动电路的。
场效应管的作用主要有信号的转换、控制电路的通断，这里我们讲解的是MOS管作为开关管的使用。
对于MOS管的选型，注意4个参数：漏源电压（D、S两端承受的电压）、工作电流（经过MOS管的电路）、开启电压（让MOS管导通的G、S电压）、工作频率（最大的开关频率）。

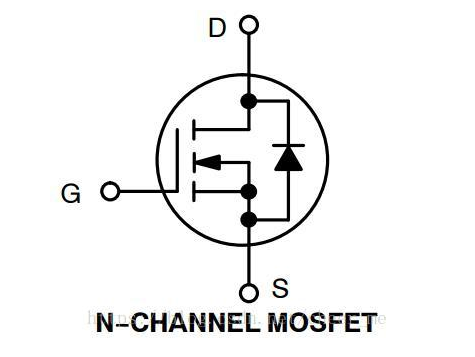

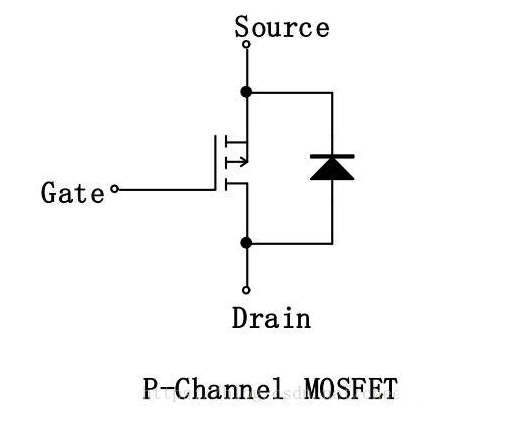

下面我们看一下MOS管的引脚，如下图所示：
有3个引脚，分别为G（栅极）、S（源极）、D（漏极）。
在开关电路中，D和S相当于需要接通的电路两端，G为开关控制。
这里给大家分享一个自己的分辨P沟道和N沟道的方法，我们就看中间的箭头，把G（栅极）连接的部分当做沟道，
大家都知道PN结，而不是NP结，那么就是P指向N的，所以脑海里想到这样的情景 P--》N，所以箭头都是P--》N的，
那么中间的箭头指向的就是N，如果指向沟道那就是N沟道，如果指向的是S（没有指向沟道），那就是P沟道。这个方法也适用于三极管的判别（NPN、PNP）。
在上图中我们可以看到右边都有一个寄生二极管，起到保护的作用。
那么根据二极管的单向导电性我们也能知道在电路连接中，D和S应该如何连接。
使用有寄生二极管的N沟道MOS管的情况下，D的电压要高于S的电压，否则MOS管无法正常工作（二极管导通）。
使用有寄生二极管的P沟道MOS管，S的电压要高于D的电压，原因同上。
下面是MOS管的导通条件，只要记住电压方向与中间箭头方向相反即为导通（当然这个相反电压需要达到MOS管的开启电压）。
比如导通电压为3V的N沟道MOS管，只要G的电压比S的电压高3V即可导通（D的电压也要比S的高）。
同理，导通电压为3V的P沟道MOS管，只要G的电压比S的电压低3V即可导通（S的电压比D的高）。
在电路中的典型应用如下图所示，分别为N沟道与P沟道的MOS管驱动电路：

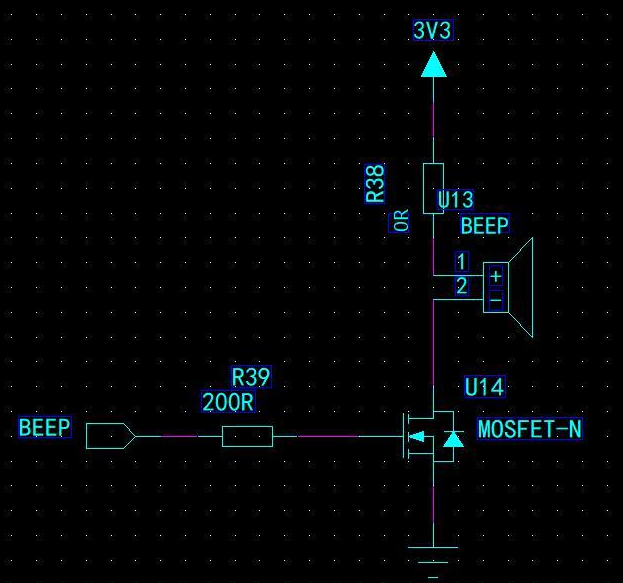

我们可以看到，N沟道的MOS管的电路中，BEEP引脚为高电平即可导通，蜂鸣器发出声音，低电平关闭蜂鸣器；

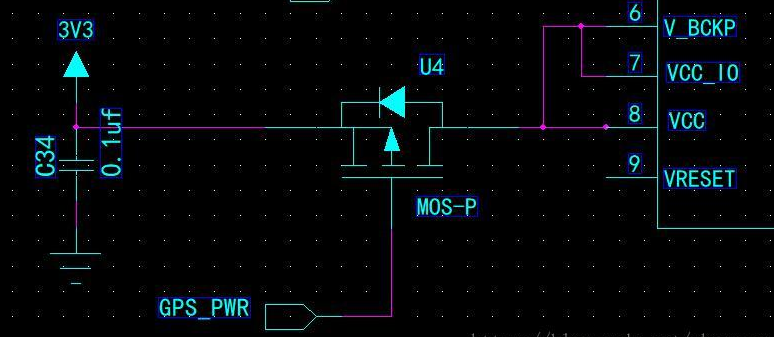

P沟道的MOS管是用来控制GPS模块的电源通断，GPS_PWR引脚为低电平时导通，GPS模块正常供电，高电平时GPS模块断电。

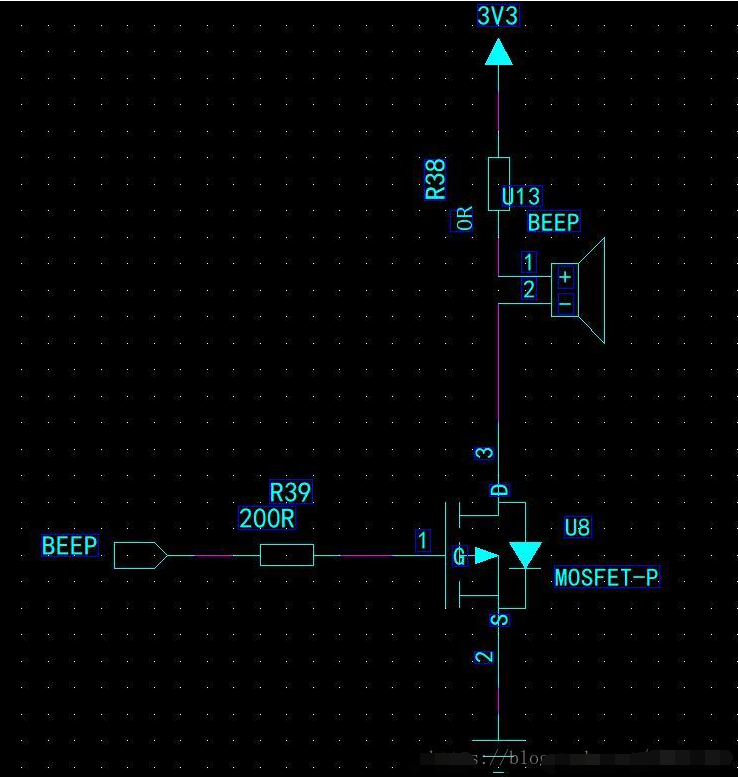

重点、重点、重点：以上两个应用电路中，N沟道和P沟道MOS管不能互相替代，如下两个应用电路不能正常工作：
