三极管的本质作用

admin 电路基础 2020-06-14 浏览

三极管三种放大状态如下：

分别是共基极放大电路，共集电极放大电路和共发射极放大电路

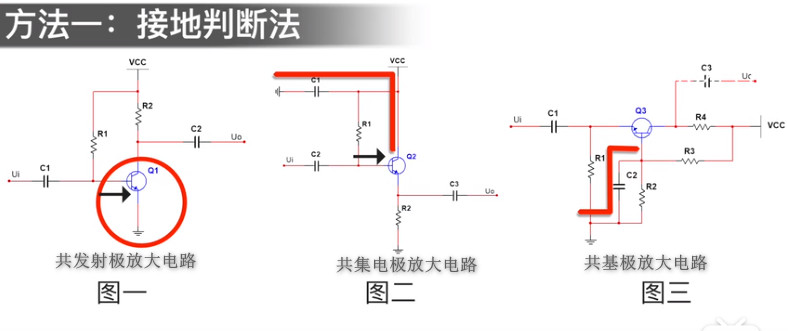

判断的两种方法分别如下：

三种电路在电路中的作用分别如下：

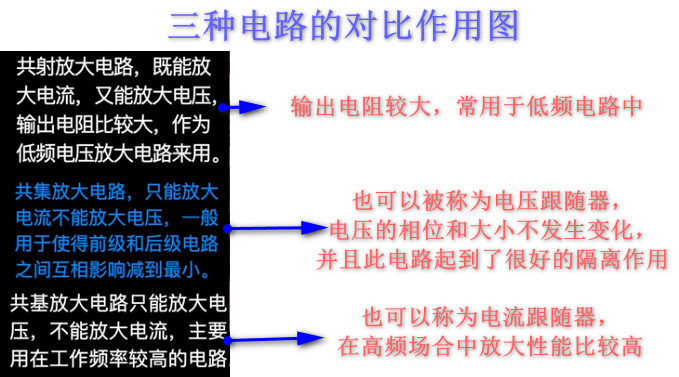

三种形态的三极管的本质作用及区别：

1.共射极放大电路既能放大电压，也能放大电流，属于反相放大电路，输入电阻在三种电路中间，输出电阻较大，通频带是三种电路中最小的。适用于低频电路，常用作低频交流小信号电压放大的单元电路。一般为mv级别，不然电路波形会出现失真。

2.共集电极放大电路没有电压放大作用，只有电流放大作用，属于同相放大电路，是三种组态中输入电阻最大、输出电阻最小的电路，具有电压跟随的特点（输入输出电压基本不变），频率特性较好。常用于做电压放大电路的输入级、输出级和缓冲级。它可以放大的信号电压一般可以达到5v，但是到10v左右会失真。

3.共基放大电路没有电流放大，只有电压放大作用，且具有电流跟随作用，输入电阻最小，电压放大倍数、输出电阻与共射组态相当，属同相放大电路，是三种组态中频率中高频特性最好的电路。常用于高频或宽频带低输入阻抗的场合。共基极放大电路的输入阻抗很小，会使输入信号严重衰减，不适合作为电压放大器。但它的频宽很大，因此通常用来做宽频或高频放大器。在某些场合，共基极放大电路也可以作为“电流缓冲器”使用。
