NB7232是一款触摸（按键）式无级调光（调速）/开关电路，它完全兼容于早期的LS7232、CS7232、M7232、SM7232等，
NB7232采用CMOS工艺，工作电压5V，较早期采用PMOS工艺的LS7232（工作电压15V）的性能和稳定性要好的多。
主要用作于生活中白炽灯光（台灯、吊灯等）和马达速度（台扇、吊扇、吸尘器等）的控制，

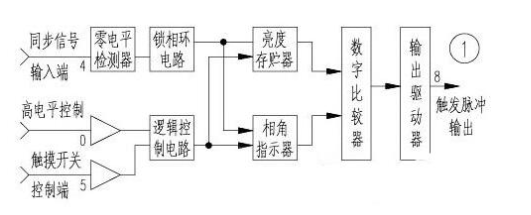

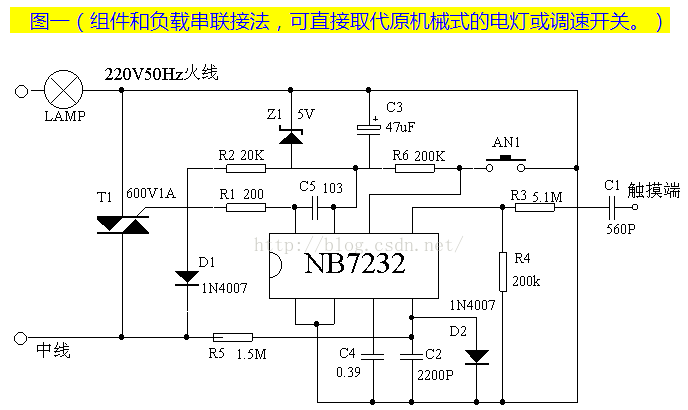

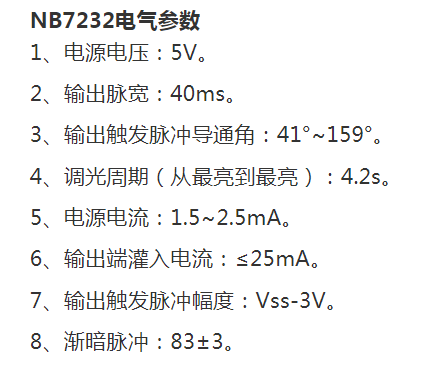

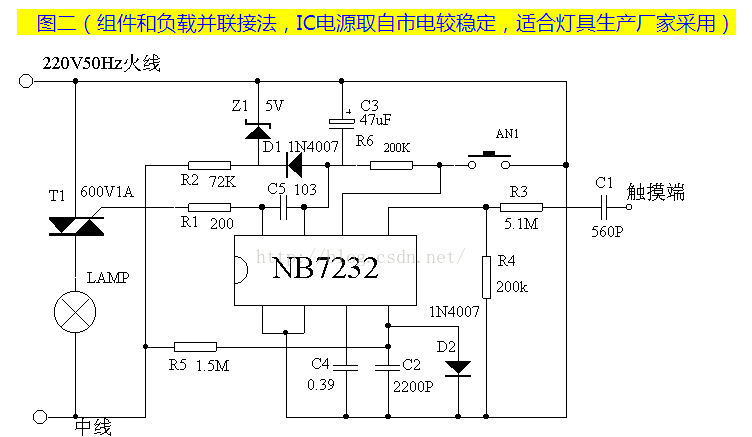

它与一个主要由双向可控硅组成的外围电路一起，采用触摸（或按键）方式对光源（或马达）进行调光（或调速）及开关的控制，
并具有调光或调速位置的记忆功能。NB7232采用8引脚DIP封装工艺。
各个引脚定义：
NB7232采用CMOS工艺，工作电压5V，较早期采用PMOS工艺的LS7232（工作电压15V）的性能和稳定性要好的多。
主要用作于生活中白炽灯光（台灯、吊灯等）和马达速度（台扇、吊扇、吸尘器等）的控制，
它与一个主要由双向可控硅组成的外围电路一起，采用触摸（或按键）方式对光源（或马达）进行调光（或调速）及开关的控制，
并具有调光或调速位置的记忆功能。NB7232采用8引脚DIP封装工艺。
各个引脚定义：
1、Vss—5V电源。
2、Doze—渐暗功能。当导通角最大（159°）时。外界对该脚施于83±3个脉冲，则SCR的导通角从159°连续变至40°，最后截止（不输出触发脉冲）。
3、Cap—锁相环外接滤波电容（参考值0.47μF）。
4、Syn—市电频率同步信号输入端。
5、Sen2—触摸控制端。低电平触发，人体触摸点。
6、Sala—远距离控制端。高电平触发，抗干扰好，适于较远距离的按键式调光控制。
7、VDD—0V。
8、Out—输出触发脉冲。
