1.简介：MC34063是一款集Boost变换器、BUCK变换器、电源反向器于一身的电源芯片。
2.特点：输入电压：2.5～40V
输出电压：1.25～40V
最大输出电流：1.5A
工作频率范围：100HZ～100KHZ
工作温度:0℃～70℃

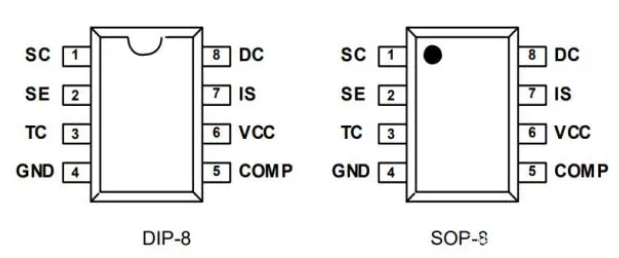

3、引脚图
1脚SC：内部开关管Q1集电极C极引出端；
2脚SE：内部开关管Q1发射极E引出端；
3脚TC：定时电容CT引出端，调节电容大小可使工作频率在100—100kHz范围内变化；
4脚GND：电源接地端；
5脚COMP：比较器反相输入端/输出电压取样端；
6脚VCC：电源接线端；
7脚IS：与振荡器相连接，峰值电流取样端；
8脚DC：内部开关管Q2集电极C引出端。

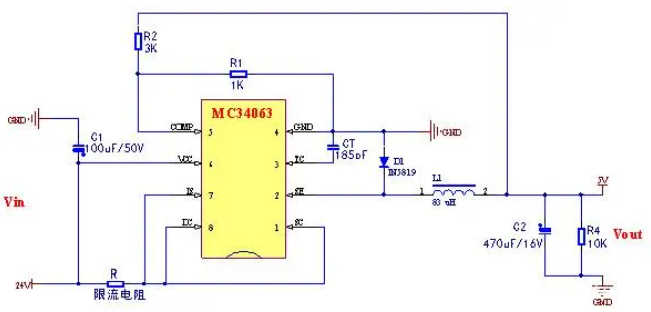

4.最常用电路图：
上面是24V输入、5V输出的一个典型的原理图，工作过程：
首先取样电阻R1以及R2对输出电压波动进行监控，引脚5 COMP输入得到的电压与1.25V参考源进行电压比较。
例如当引脚5 COMP电压值低于1.25V时，触发器触发，开关管Q2导通，继而Q1导通，
使24V输入电压不断向电容充电，最终达到控制电压稳定输出目的，其他情况类似。
其中：
①电容C1：由于是24V输入，耐压要大于24V，这里取两倍于输入电压；
②限流电阻R：这个电阻调节输出负载电流同时当6，7脚之间电压超过300mV时，内部限流功能将开启；
③电容CT：这个电容与GND相连接，决定工作频率；
④二极管D1：这个一般用快速开关二极管，但是对于在高效率应用时候必须使用肖特基二极管
⑤电感L1：储能电感
⑥取样电阻R1、R2：输出电压Vout＝1.25V（1＋R2／R1），共同决定输出电压大小
⑦电容C2：输出电容，耐压足够就可以了，电容要大一点
⑧电阻R4：放电电阻，电阻越大放电越慢

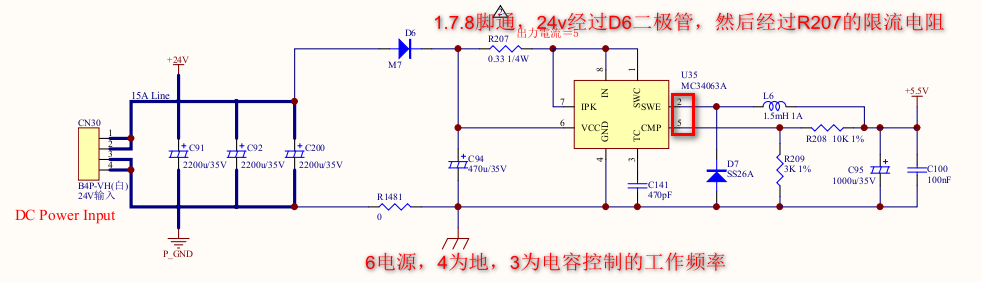

如下，典型的电源电路，24v转5.5v，且带有一些基本的保护功能：
1.量测1.7.8脚23.3v
2.量测VCC电压为23.4v
3.量测3脚为0.754v
4.量测5脚为1.3v
5.量测输出电压2脚为5.47V
