今天分享几款简单的电源管理芯片：品牌：昂宝电源管理芯片

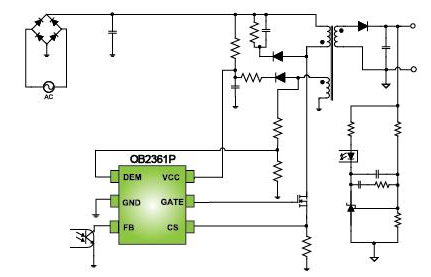

第一款：6脚电源管理芯片ob2361：经典的电路图如下所示：

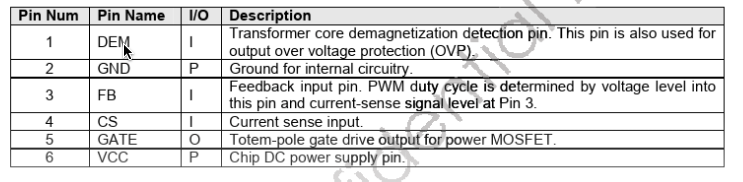

引脚说明：
释意：
1.变压器铁芯退磁检测电路，这个pin脚同时也应用于输出电压的过压保护。
2.接地脚位
3.反馈引脚，常接在光耦发光三极管的那端的集电极，用于电压反馈的。
4.电流检测引脚，过流点的电阻常通过这个引脚接入地。
5.mos管驱动输出
6.直流电压输入端

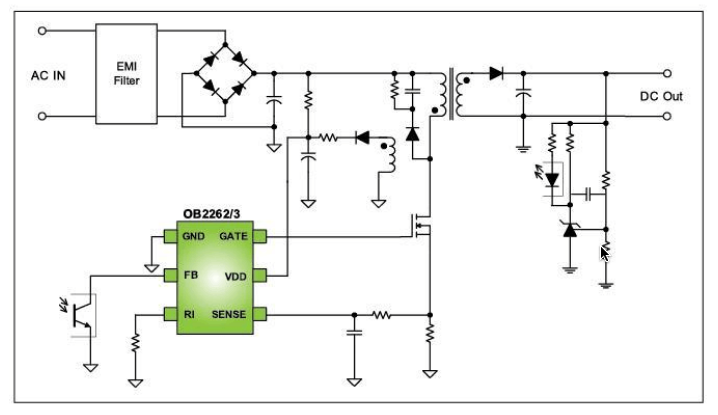

第二款：6脚电源管理芯片ob2362/3：经典的电路图如下所示：

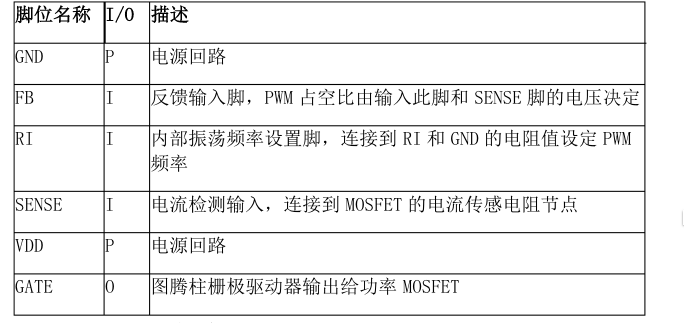

引脚解释：

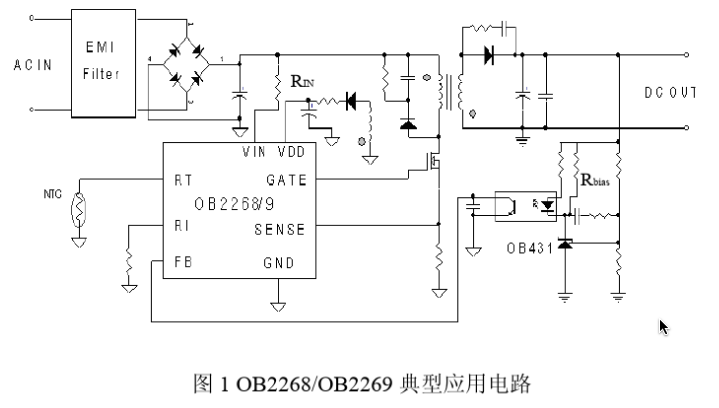

第三款：8脚电源管理芯片ob2268/2269：经典的电路图如下所示：

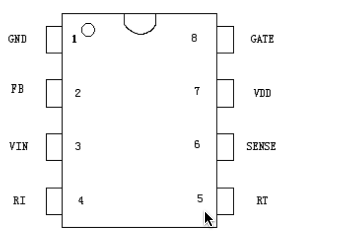

芯片的引脚图如下：

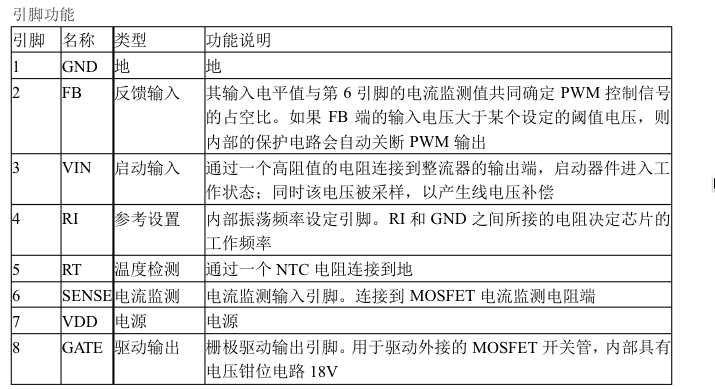

引脚说明：
实际例子：

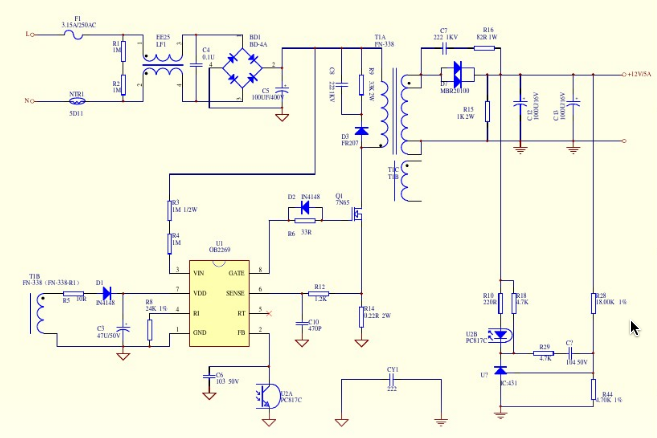

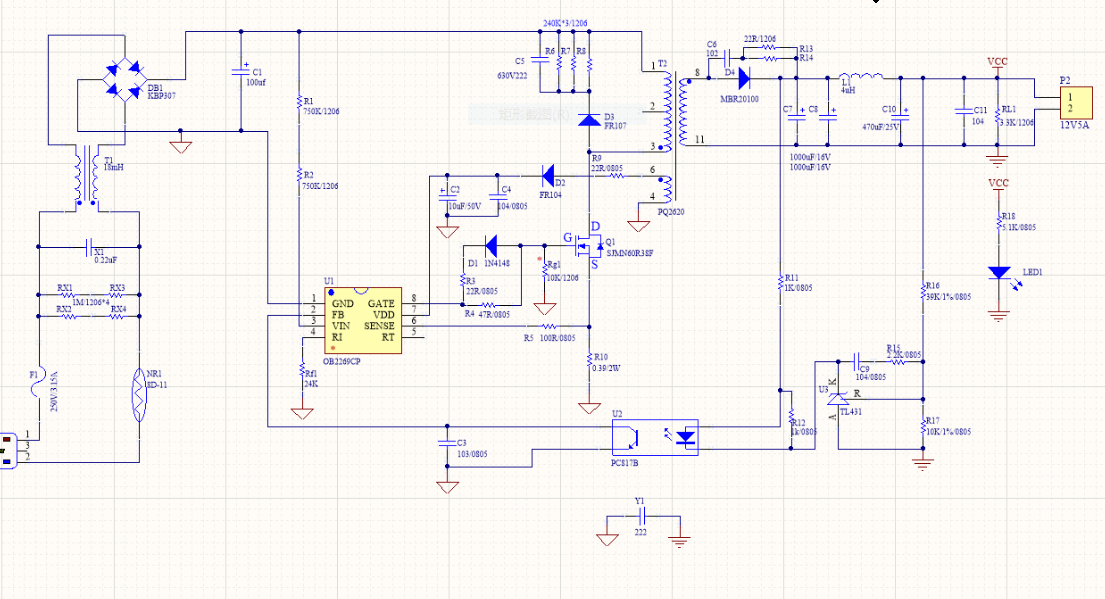

用这款芯片制作一个12v5a 65w的开关电源原理图如下：
在以上电路上更加完善的一个量产方案电路图如下所示：
第一款：6脚电源管理芯片ob2361：经典的电路图如下所示：
引脚说明：
释意：
1.变压器铁芯退磁检测电路，这个pin脚同时也应用于输出电压的过压保护。
2.接地脚位
3.反馈引脚，常接在光耦发光三极管的那端的集电极，用于电压反馈的。
4.电流检测引脚，过流点的电阻常通过这个引脚接入地。
5.mos管驱动输出
6.直流电压输入端
第二款：6脚电源管理芯片ob2362/3：经典的电路图如下所示：
引脚解释：
第三款：8脚电源管理芯片ob2268/2269：经典的电路图如下所示：
芯片的引脚图如下：
引脚说明：
实际例子：
用这款芯片制作一个12v5a 65w的开关电源原理图如下：
在以上电路上更加完善的一个量产方案电路图如下所示：
