自己动手做一个st-link v2烧录器
首先，我们要大概了解他的原理，用usb的5v通过一颗ldo转出3.3v
然后给我们的主芯片工作，主芯片为STM32F103C8T6
然后给我们的主芯片工作，主芯片为STM32F103C8T6

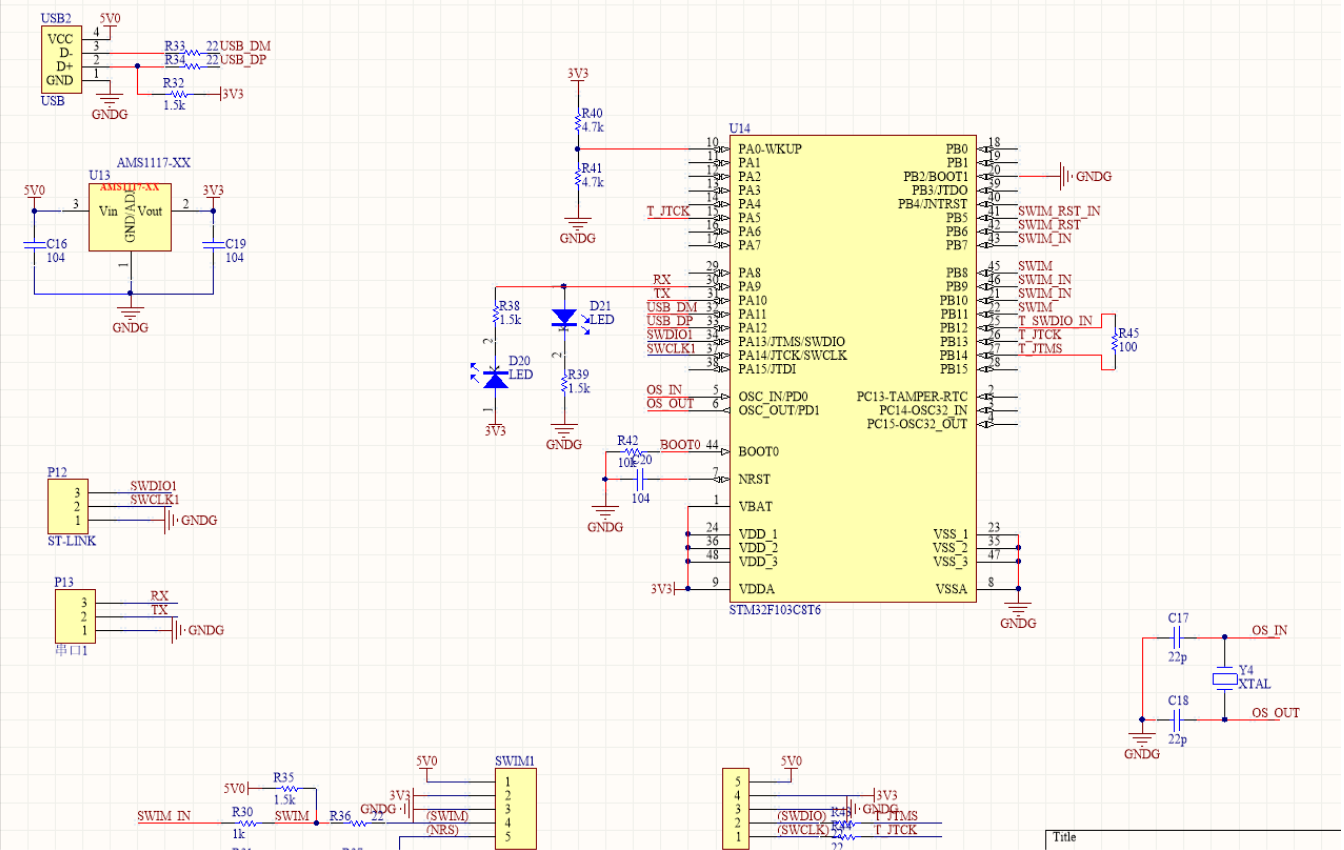

1.到网上找到的原理图如下：
分析原理图：P12的烧录口为3pin，我们改为4pin，加入供电，以方便后期的烧录。

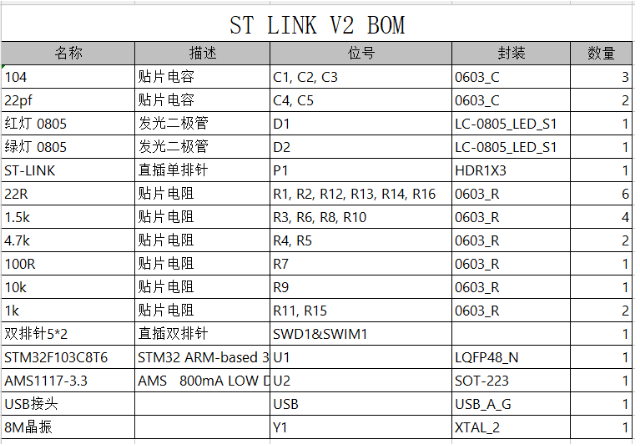

bom元器件表如下：
bom元器件表如下：
开始制作pcb，我的pcb都是以以下外壳画的模板：

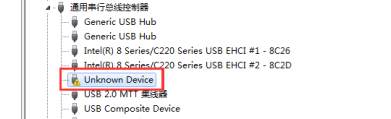

首先，新焊好的板子是没有刷固件的，所以插电脑上是无法识别的：
那么，接下来我们需要给新制的ST-LINK V2下载固件，由于板子设置时候没有预留串口下载，
只留了SWDIO跟SWCLK两根线，所以只能选择用手上的另外一个完好的ST-LINK V2来给它下载固件程序了，

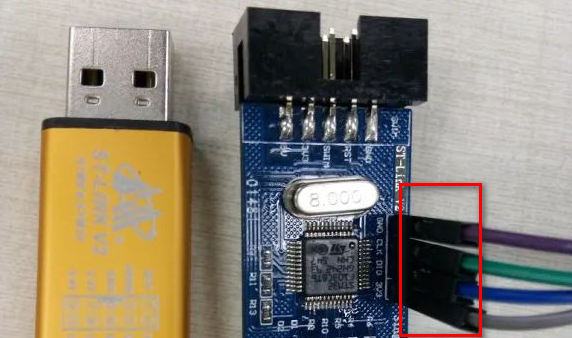

于是我们按照下图把线连好（电源线3.3V可不连，直接把新板子插usb上供电）：
用ST-LINK V2刷固件需要用到下面这个软件：
接下来我们先来安装这个软件吧，找到下面这个软件，右键双击安装，直接next，等待安装完成，如下图所示：

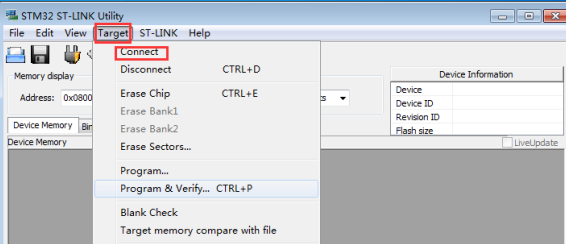

接下来我们就可以开始刷固件了，双击打开软件，点击Target->Connect连接硬件：

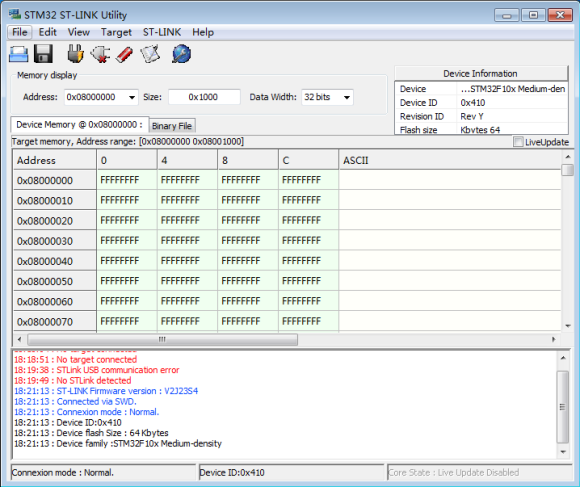

若硬件连接成功，会出现如下芯片型号及软件版本等信息：

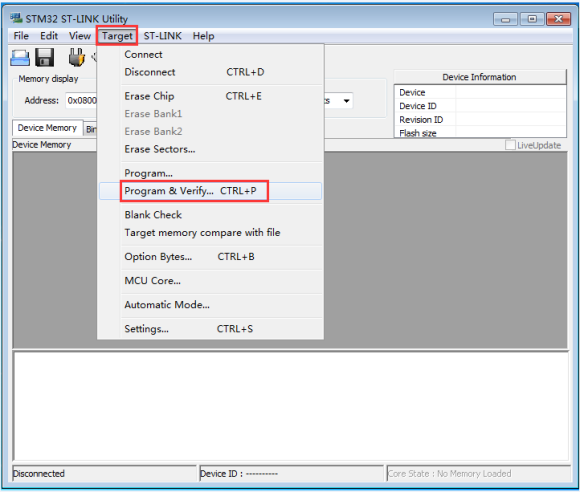

接下来我们点击软件Target->Program&Verify开始加载待刷固件：

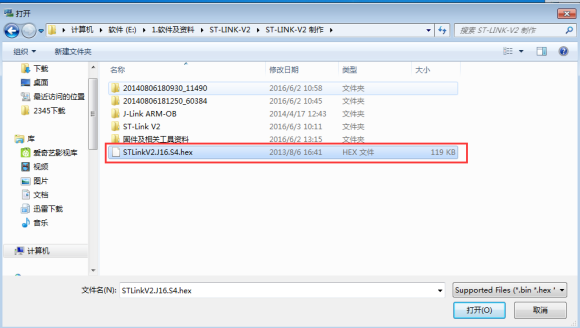

选择下载好的固件版本：

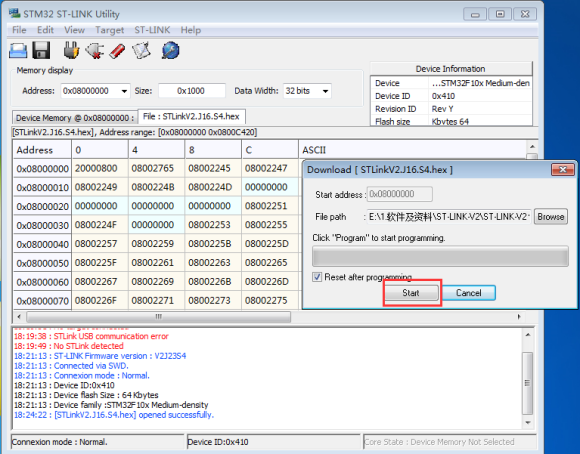

固件加载完毕会出现如下界面，点击Start开始刷固件：

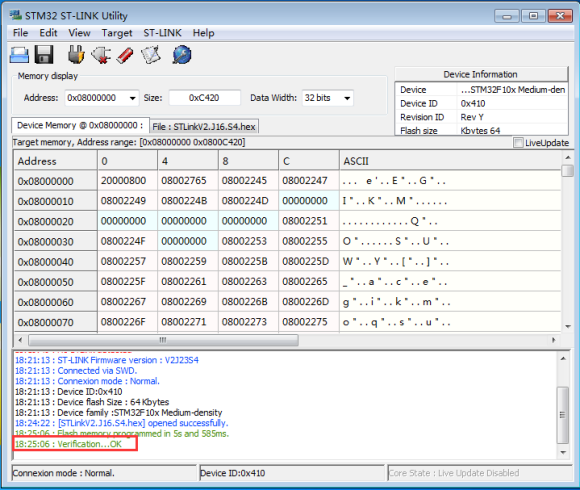

出现如下界面，表示固件下载成功：

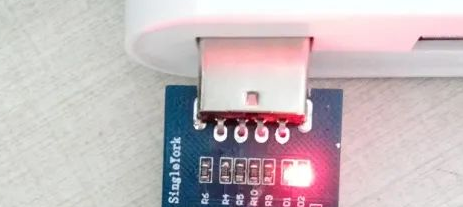

固件下载成功后，板子上的指示灯会闪烁（因为使用的是ST-LINK刷固件，所以此时不再需要重新安装ST-LINK的驱动，刷完固件的ST-LINK可以直接使用）：
