STM32F103C8T6最小系统板,端口如下所示：

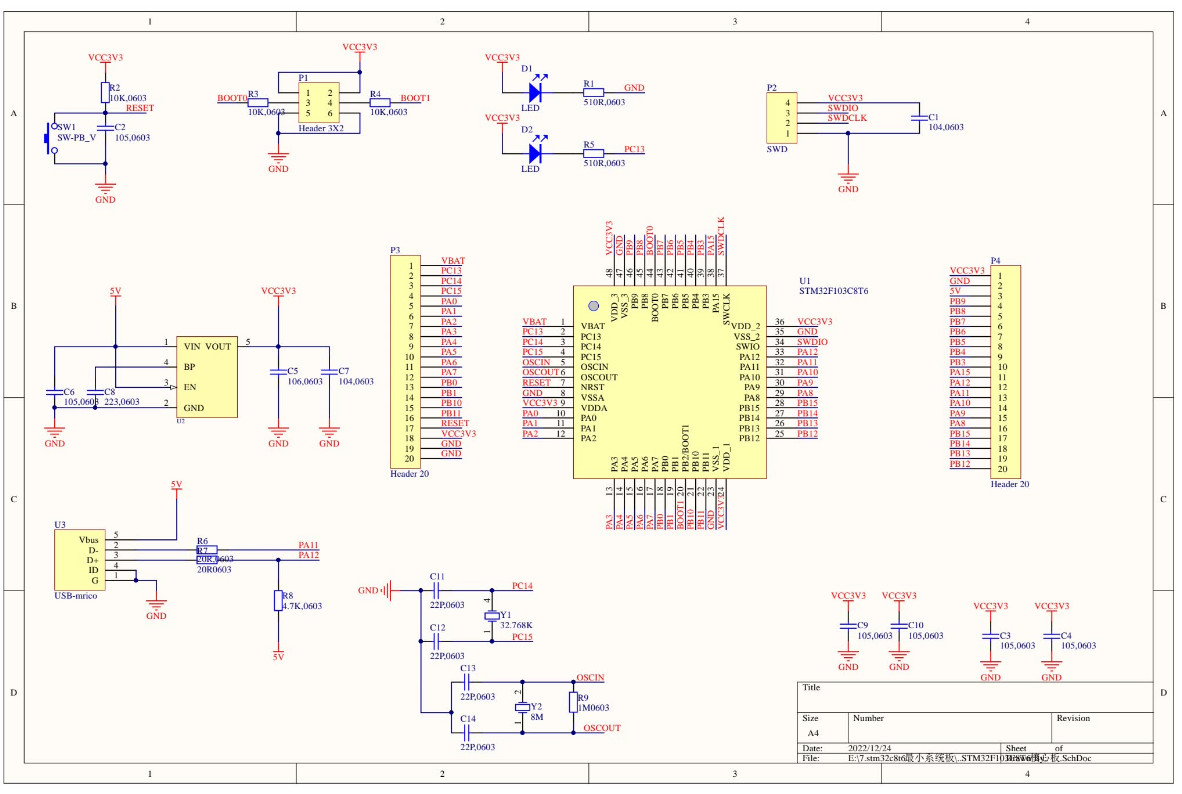

1.电路原理图如下：
高清的原理图下方免费下载。。。。。。

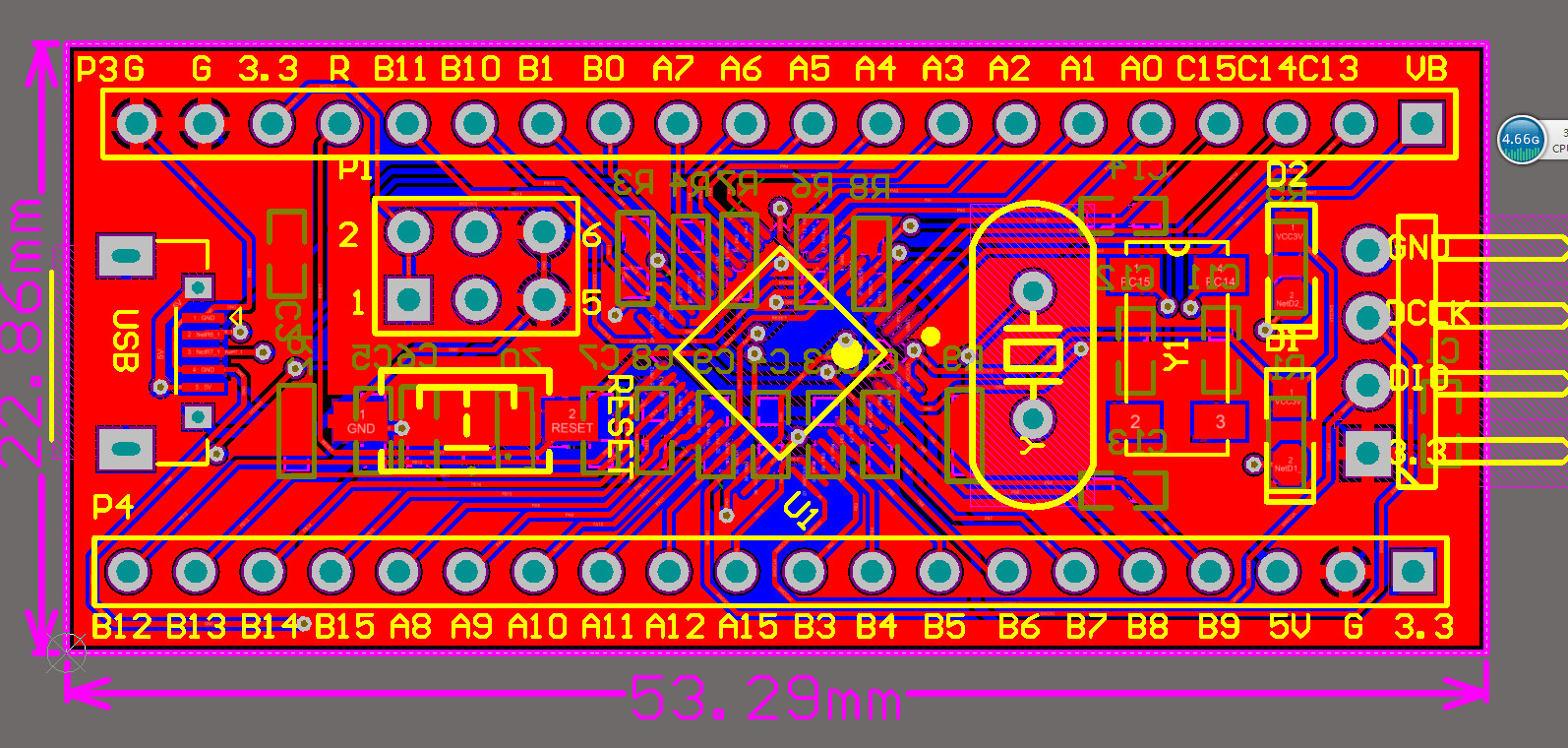

2.在AD中画出的pcb图如下：

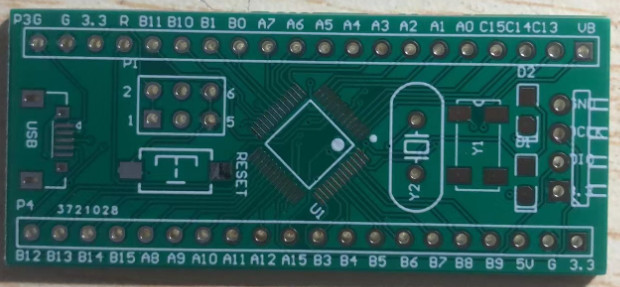

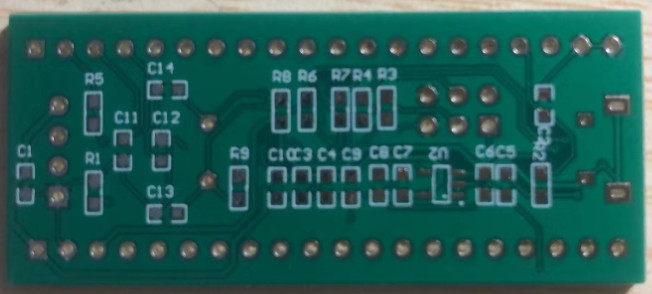

3.打样好的板子如下：

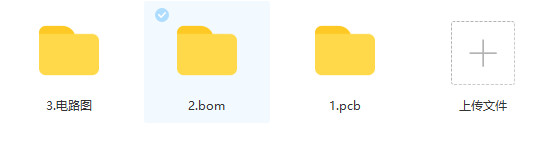

4.自己把pcb重新布局，bom重新整理完整。
资源免费开源下载，仅用于个人学习研究使用，请勿用于商业用途。。。
1.电路原理图如下：
原理图说明：主控芯片：STM32F103C8T6,
1.芯片的PC14,PC15脚外接一个32.768k的晶振，第五脚的OSCIN和第六脚的OSCOUT外接一颗8M晶振。
2.U2是一个5v转3.3v的LDO稳压芯片，市面上这种芯片很多，随便选一颗适合的即可。
3.两个指示灯，一个检测3.3v转出的电压正常，一个接在PC13口，用于程序输出电源。
4.左上角是一个经典的复位电路。3.3V电压经过一个10K电阻和一个电容到地，按键和电容并联，
按下按键，把reset复位信号拉到地。
5.其他的都是一堆接口，和一些滤波电容。
以上就构成了最小系统板电路。。。。。。。
1.芯片的PC14,PC15脚外接一个32.768k的晶振，第五脚的OSCIN和第六脚的OSCOUT外接一颗8M晶振。
2.U2是一个5v转3.3v的LDO稳压芯片，市面上这种芯片很多，随便选一颗适合的即可。
3.两个指示灯，一个检测3.3v转出的电压正常，一个接在PC13口，用于程序输出电源。
4.左上角是一个经典的复位电路。3.3V电压经过一个10K电阻和一个电容到地，按键和电容并联，
按下按键，把reset复位信号拉到地。
5.其他的都是一堆接口，和一些滤波电容。
以上就构成了最小系统板电路。。。。。。。
高清的原理图下方免费下载。。。。。。
2.在AD中画出的pcb图如下：
3.打样好的板子如下：
4.自己把pcb重新布局，bom重新整理完整。
资源免费开源下载，仅用于个人学习研究使用，请勿用于商业用途。。。
