自制wch-link的整个过程：

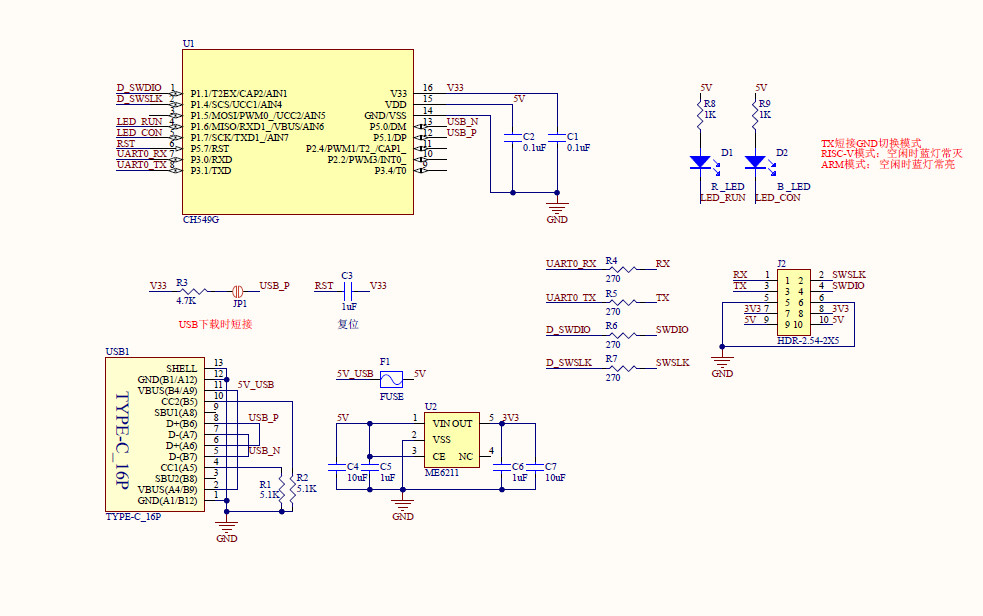

1.首先到网上找到一张电路图，很多地方开源的很多：（如下图：）
分析以上电路：
1.输入端：type-c的接口：16p，但是用到的就4个，5V,GND,两个信号，在以上为usb_P和usb_N
2，5V经过一个转3.3v的电源，这里用me6211,三端稳压转化的芯片也可以应用
3.主芯片选用CH549G,12和13脚为信号脚USB_P接DP，USB_N接到DM
4.最终的脚位有两组通讯方式，一种是RX,TX的，一种是swdio和swclk的方式

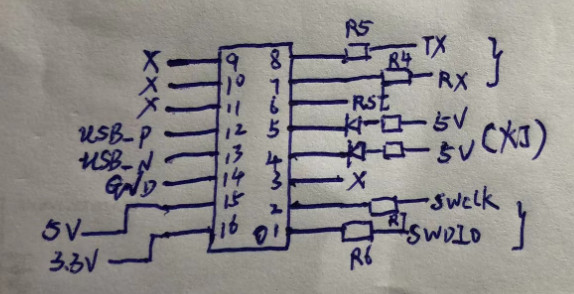

依据电路图主芯片的电路如下所示：

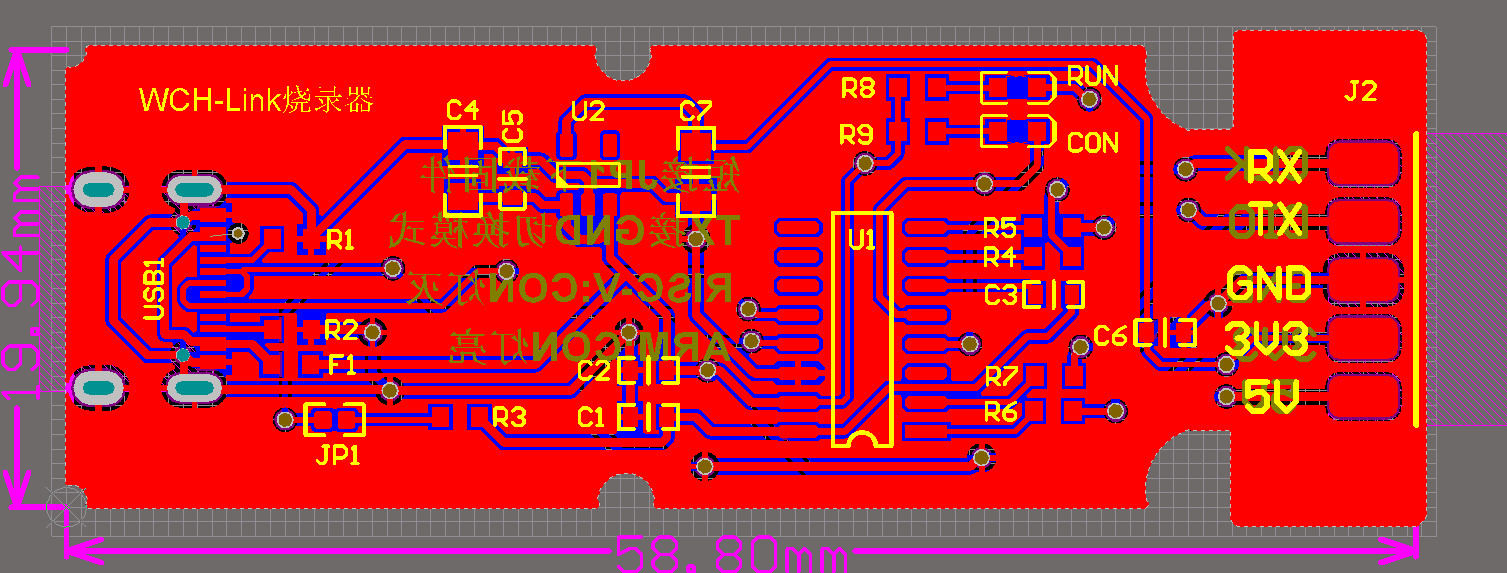

2.开始画板：

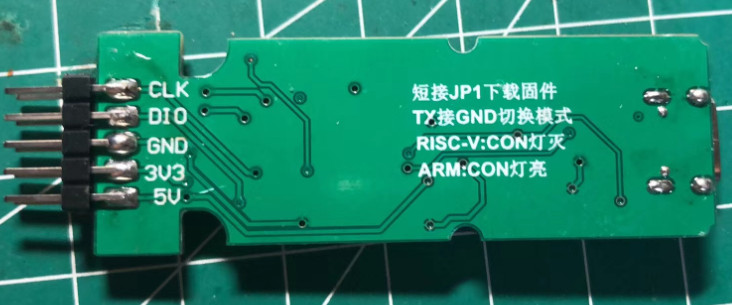

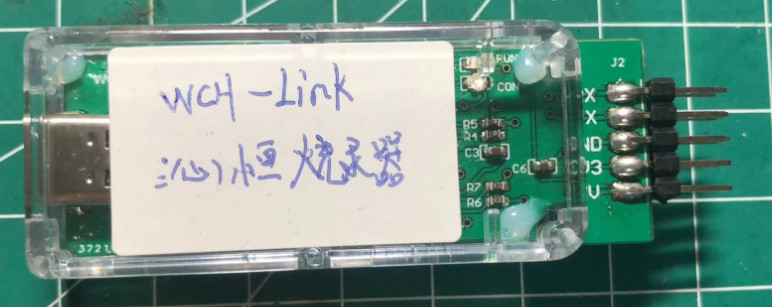

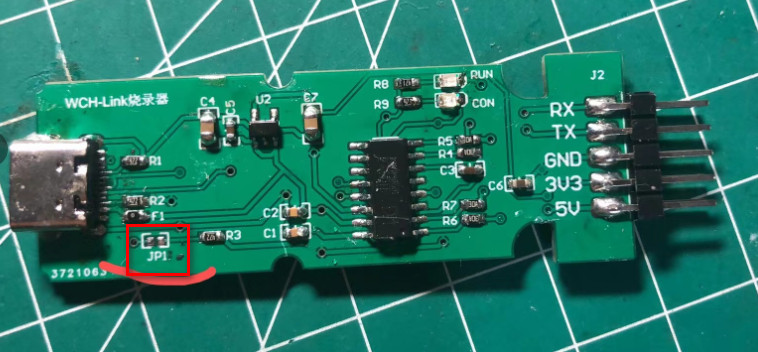

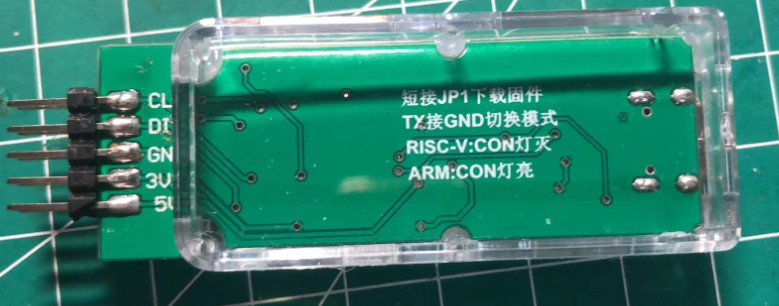

3.实物与焊接后，实物如下：
4.下载固件，：
需要短接J1，这里用一个0Ω的电阻代替即可。焊接完成后把此烧录器与电脑连接

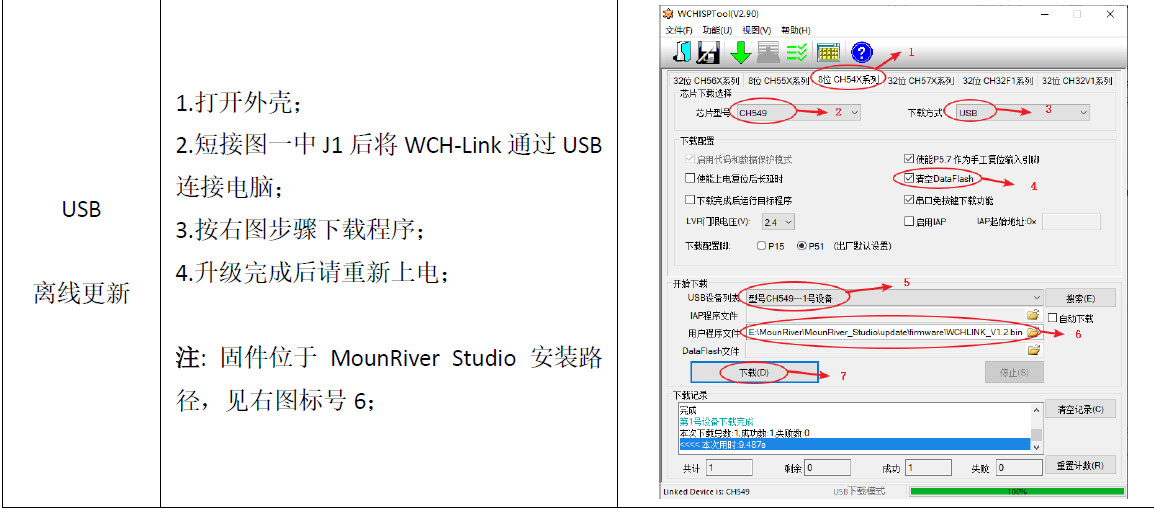

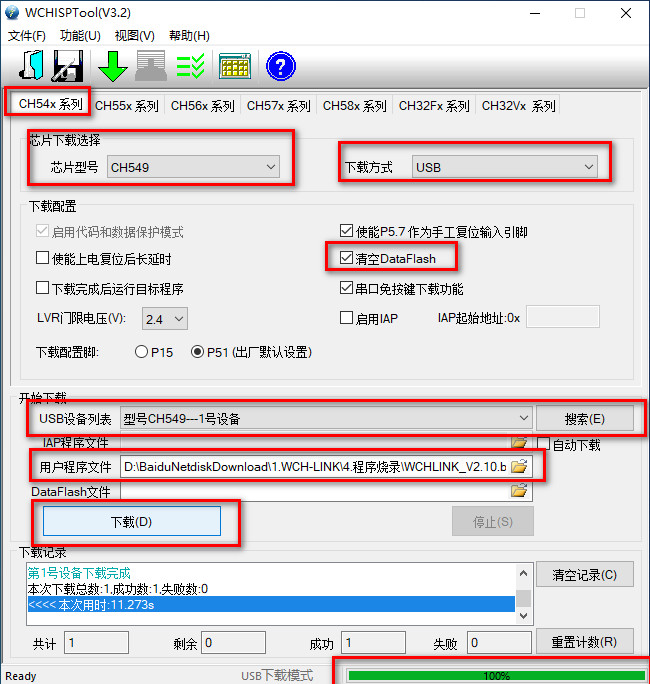

在电脑端打开如下图的软件，按照如下操作选项选择好后，点击下载，若是百分之百后即可完成（在右下方）
实际打开后如下：
完成后把JP1去掉即可
一个wch-link烧录器就制作成功了，烧录参照以下文档：
http://www.lxnianhua.com/DL/SL/qinheng.html
若是安装后，显示wch-link有个黄色感叹号，需要安装驱动
驱动在附件下载，上位机软件在官方网站下载使用：
https://www.wch.cn/downloads/WCH-LinkUtility_ZIP.html
第一次烧录器插在电脑上要安装如下驱动，以后就可以即插即用：
1.首先到网上找到一张电路图，很多地方开源的很多：（如下图：）
分析以上电路：
1.输入端：type-c的接口：16p，但是用到的就4个，5V,GND,两个信号，在以上为usb_P和usb_N
2，5V经过一个转3.3v的电源，这里用me6211,三端稳压转化的芯片也可以应用
3.主芯片选用CH549G,12和13脚为信号脚USB_P接DP，USB_N接到DM
4.最终的脚位有两组通讯方式，一种是RX,TX的，一种是swdio和swclk的方式
依据电路图主芯片的电路如下所示：
2.开始画板：
3.实物与焊接后，实物如下：
4.下载固件，：
需要短接J1，这里用一个0Ω的电阻代替即可。焊接完成后把此烧录器与电脑连接
在电脑端打开如下图的软件，按照如下操作选项选择好后，点击下载，若是百分之百后即可完成（在右下方）
实际打开后如下：
完成后把JP1去掉即可
一个wch-link烧录器就制作成功了，烧录参照以下文档：
http://www.lxnianhua.com/DL/SL/qinheng.html
若是安装后，显示wch-link有个黄色感叹号，需要安装驱动
驱动在附件下载，上位机软件在官方网站下载使用：
https://www.wch.cn/downloads/WCH-LinkUtility_ZIP.html
第一次烧录器插在电脑上要安装如下驱动，以后就可以即插即用：
