烧录软件renesas flash programmer通用型烧录瑞萨的全能软件使用方法:
1.可以用的烧录器：所有瑞萨系列的烧录器，包含简易的烧录器。
视频教程如下，点击即可观看？：第一部分：安装的方法如下：

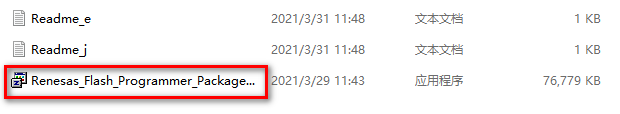

1.下载后会看到如下两个文件夹，一个是驱动，一个是安装包，先解压两个文件：
（下载链接在文章最下面的下载地址，点击下载即可）
2.解压后，先双击安装包安装：

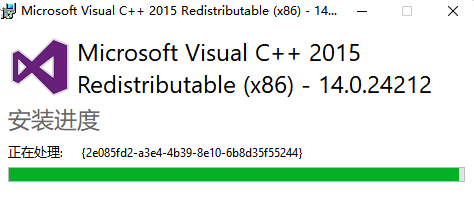

下一步即可，若是遇到需要安装C++系列的环境，联网会自动下载，等到安装完成一直下一步等待安装完成即可：

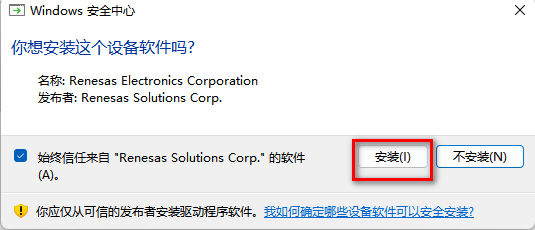

3.如果遇到以下状况，直接都选择安装即可：
4.等待进度条跑完后，会安装完成（目前安装在win7，win10，win11的电脑上都没有问题，可以正常使用）
5.安装完成后，插入烧录器，进行驱动的安装，一般瑞萨原厂的烧录器会自动识别驱动。
下面主要是讲解和演示网络上的简易的烧录器如何安装驱动的。
首先，我们需要把我们的简易烧录器插入电脑，然后找到设备管理器

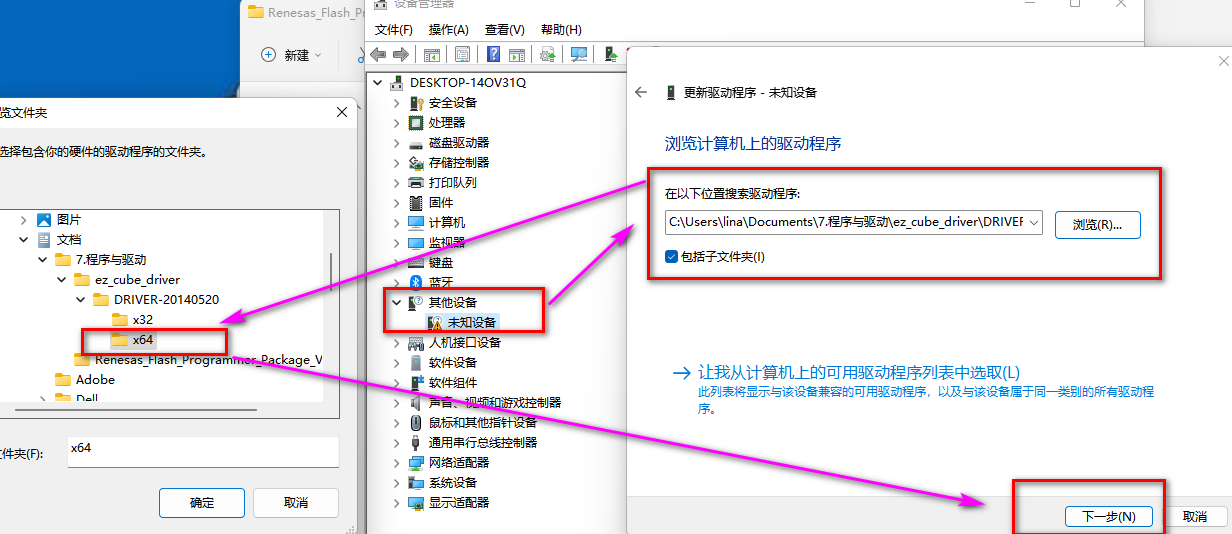

会看到一个带有黄色感叹号的未知设备，点击鼠标右键---更新驱动程序---点击浏览---查找电脑上的驱动程序
也就是我们解压的第一个安装包驱动文件，根据自己的电脑安装32位还是64位的。。。。
安装完成后，会出现以下图示：
电脑也会自动识别出简易瑞萨烧录器：
此时，软件和简易烧录器的驱动就全部安装完成了。
第二部分：使用的方法如下：

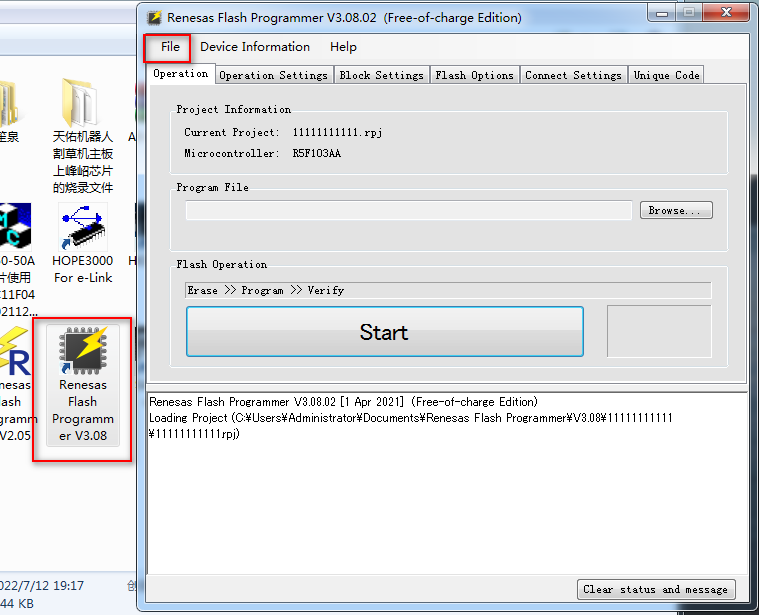

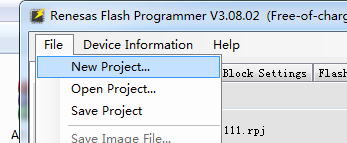

打开软件，如下图所示，点击File找到下面的新建：
第一点：首先需要正确连接烧录器，烧录器连接电脑，电脑通讯正常 第二点：烧录器必须正确连接板子的烧录口
因为此烧录软件的原理是可以自动识别出软件型号的，因此在开始之前要把烧录器和板子连接正确。
完成以上两点之后继续开始下面的操作，我们点击软件file下面的新建：

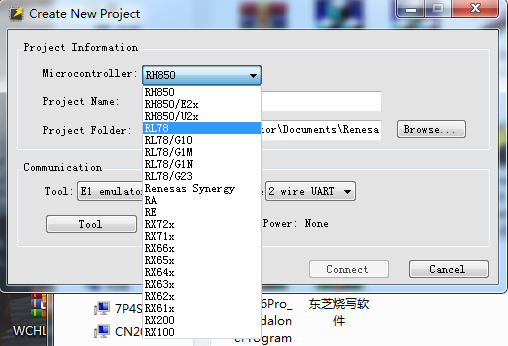

新建完成后，首先需要选择一个芯片类型。比如常用的R5F系列芯片都属于RL78系列下面的，所以这里选择RL78
RL78系列芯片型号如下，若是你的芯片型号在下面的行列里，那么这里都可以选择RL78：
1.R5F1026AA,R5F1036AA,R5F102AA,R5F103AA,R5F100MGA,R5F100LE
以上只罗列出来了一些常用的芯片型号，具体型号是否适用请百度查询。
然后在第二栏的name后面随便输入一个名称
第三栏后面一般都是默认的，不需要修改

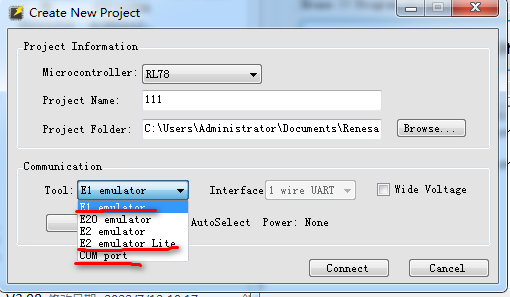

下面的tool后面就是选择对应的烧录器，你用的哪种瑞萨的烧录器就选择对应的即可

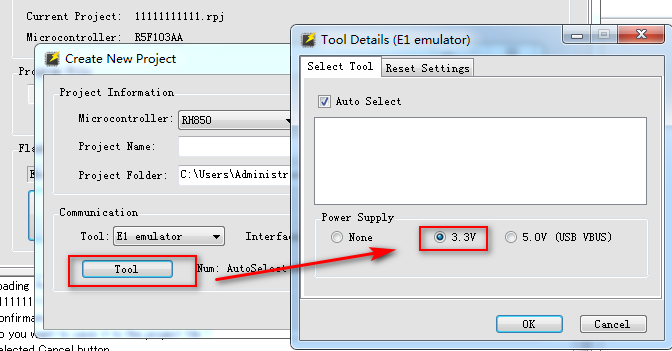

选择完成后，我们点击左下角的tool，一般选择3.3v电压即可：
点击ok后，回到界面，点击connect连接即可，若上面选择全部正确，软件此时会正确识别芯片型号：
当程序也选择好了后，直接点击start即可直接烧录
若要显示效验码，如下图所示：
常用的烧录器：

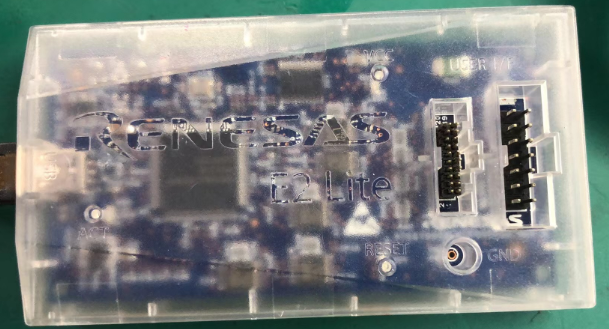

以下为E2烧录器，在烧录的Tool后面选择烧录器为E2 emulator Lite
以下为E1烧录器，在烧录的Tool后面选择烧录器为E1 emulator
这个是官方的烧录器，特别贵。。。。。
这个是官方的烧录器，特别贵。。。。。

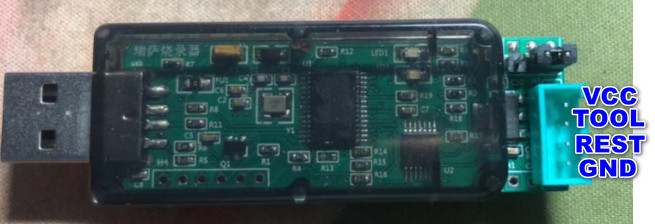

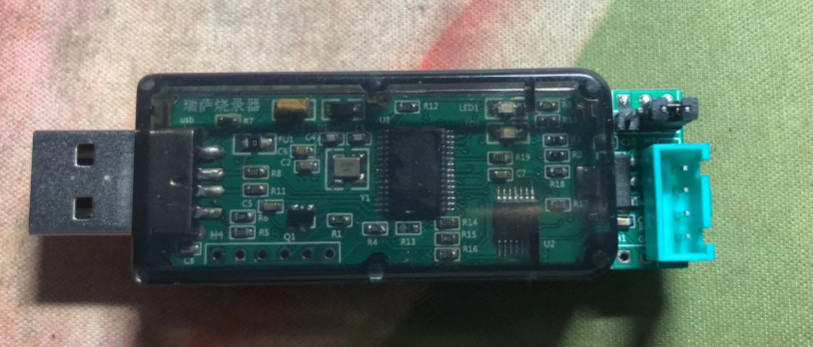

以下为简易烧录器，在烧录的Tool后面选择烧录器为对应的com口，前提是一定要自行安装驱动，驱动文件参照视频方法。
介绍下这个烧录器的基本特征：
1.usb接口输入，带5v输出和3.3v输出，一般默认的3.3v，把跳线帽接到后面的两只脚上，若需要5v，接到前面两只脚上。
因为我们有的烧录器是开关的，开关拨到左边为5v，右边为3.3v，烧录上的接口定义如下：
