1.将烧录器一端连接电脑，一端连接我们需要烧录的板子，打开上位机软件

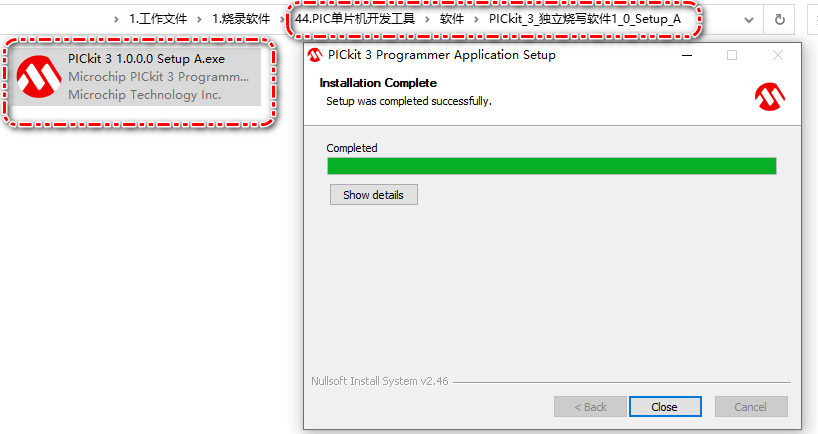

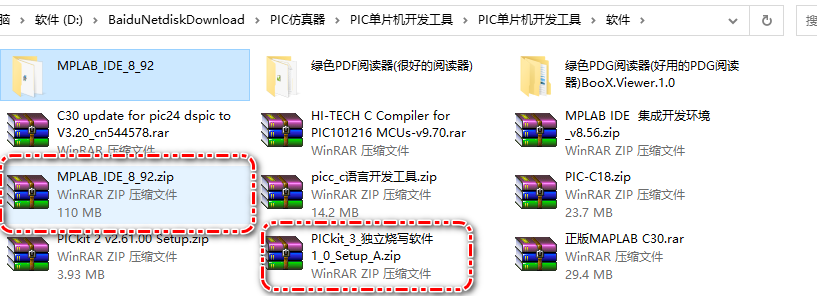

打开之前，先安装，安装下面的软件：

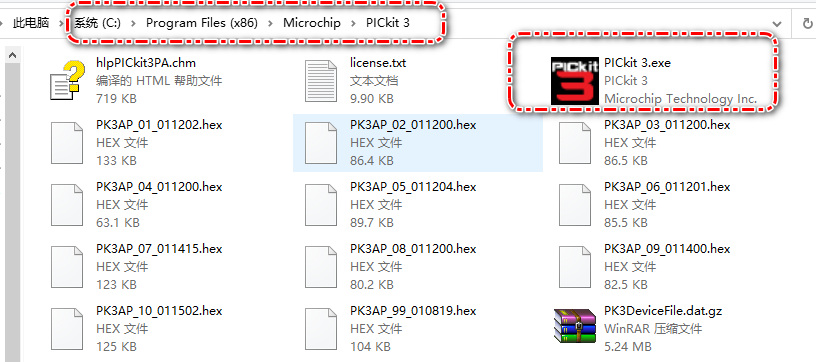

安装完成后若是找不到启动软件，从电脑的如下界面，打开软件如下：
当你连接烧录器打开软件时，出现下面的界面，表示你的烧录器中已经有离线下载的固件了
选择是表示不用管固件，选择否表示清空固件，就可以重新导入新的固件了

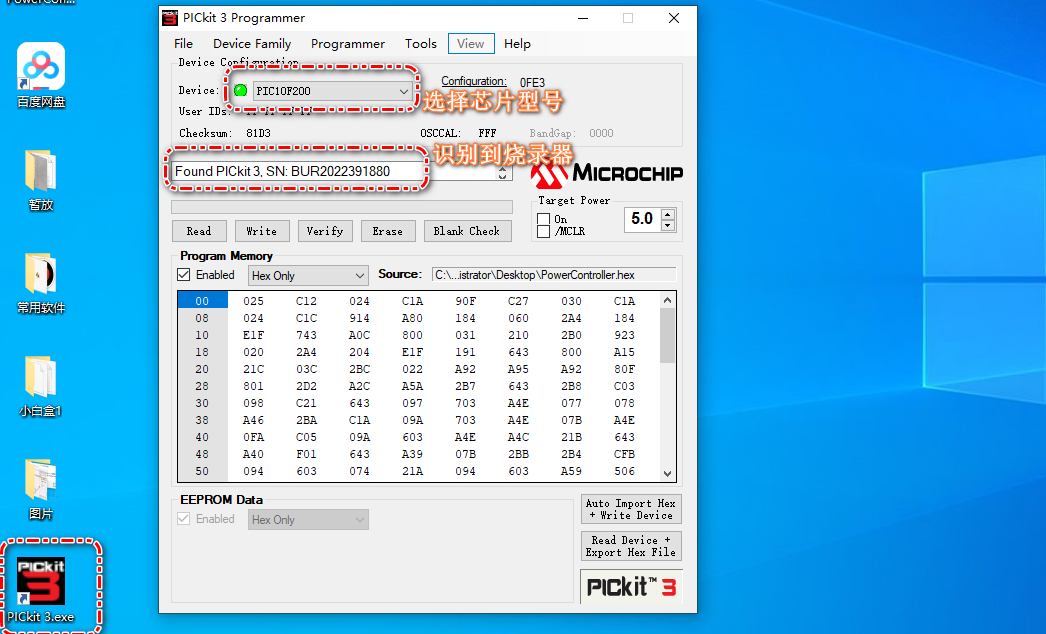

选择否之后，下面的界面就可以选择了，第一个选择我们想要的芯片型号
当烧录器被电脑识别到之后，会出现SN号。

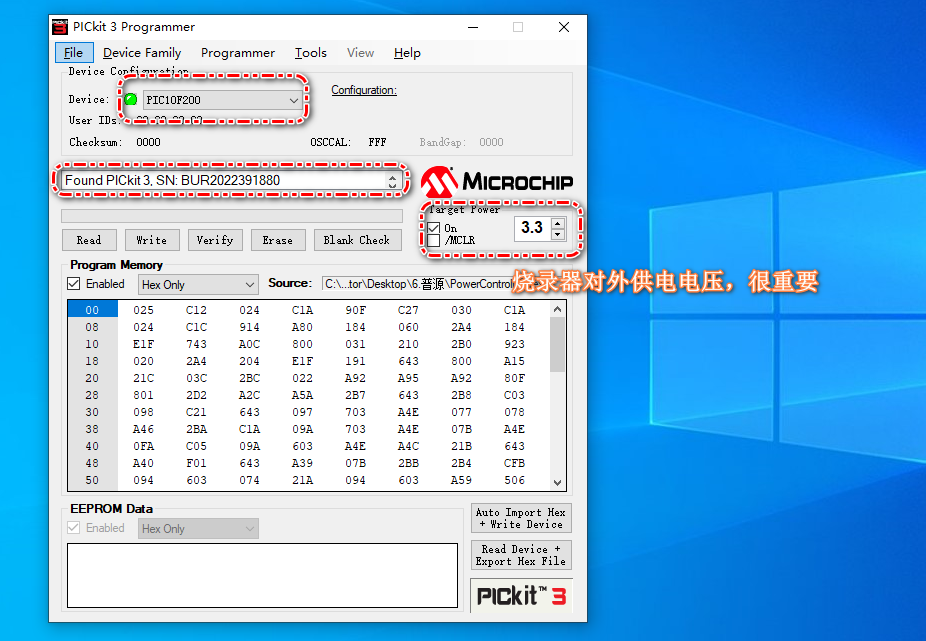

以下为选择烧录器对外供电电压，不选择烧录不行：
点击File下面的导入程序即可把程序导入进去

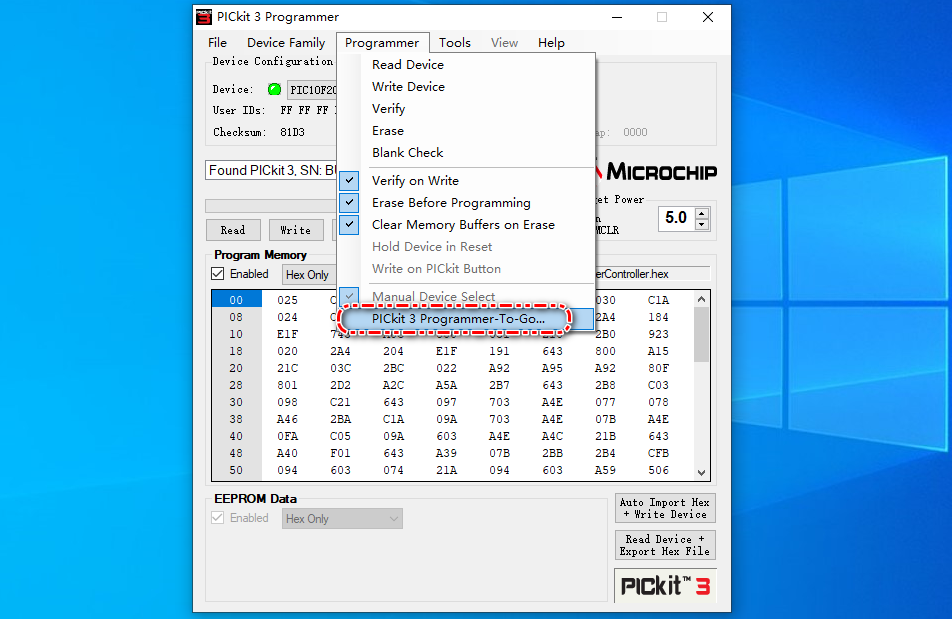

点击Programmer找到最下方的点开：

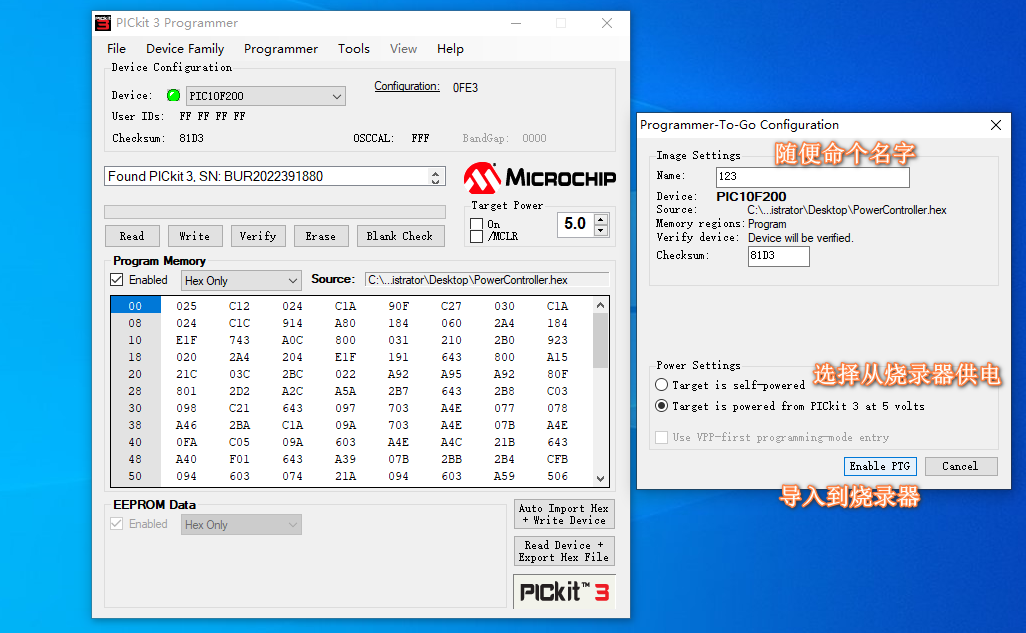

在新的界面中，新建一个名字，点击第二个表示从烧录器中供电，然后点击Enable PTG即可导入到烧录器中。
第二种，把程序导入到烧录器中的方法：
安装一下软件：

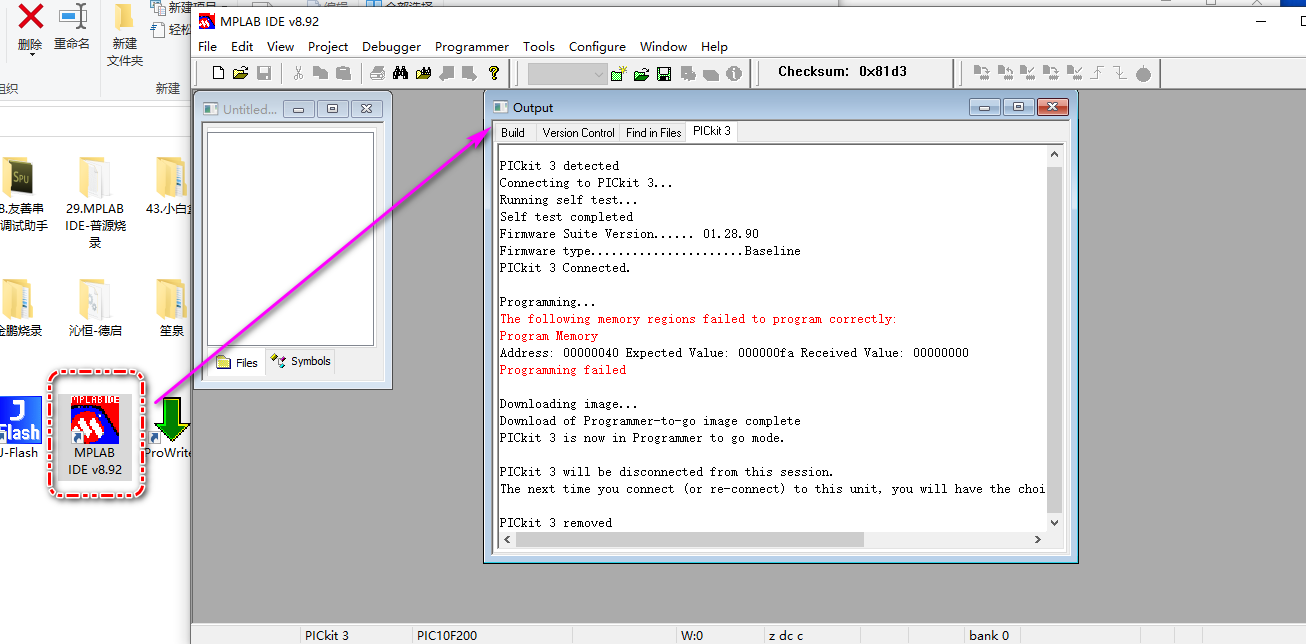

安装完成后，如下所示，打开软件：

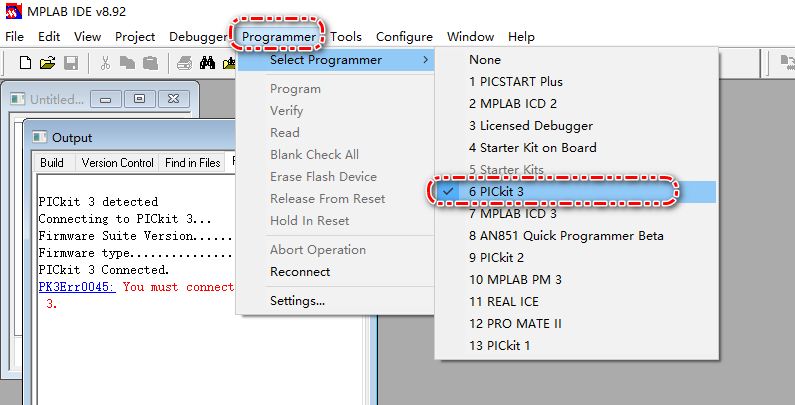

开始如下设置，首先连接烧录器后，选择烧录器，（把烧录器插接到电脑上，先不要插入板子上）：

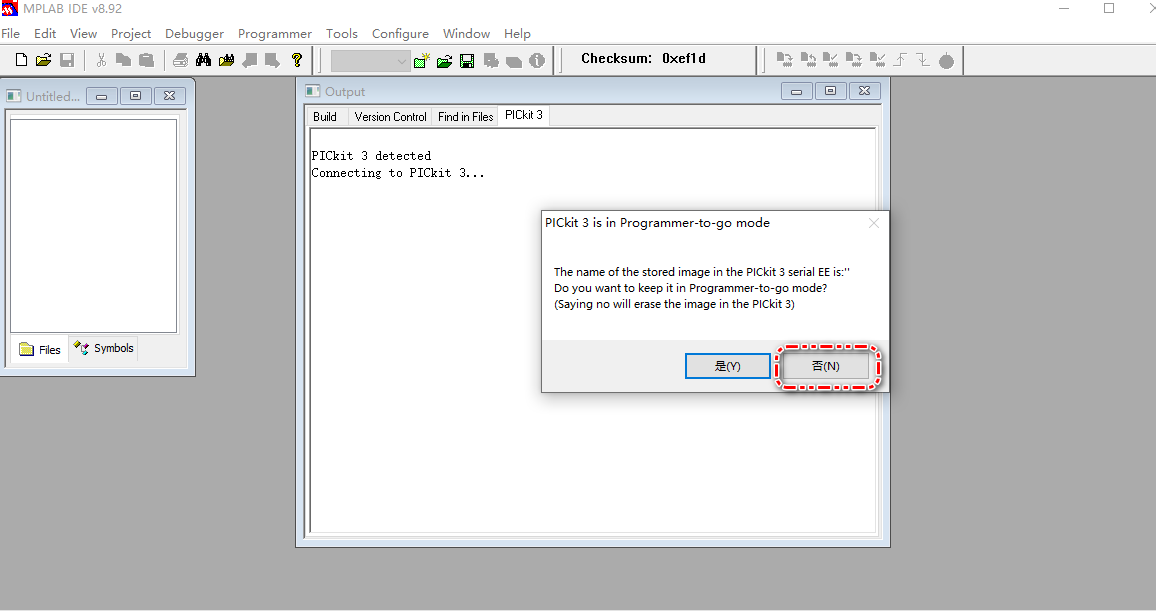

若是出现以下界面，点击否即可：

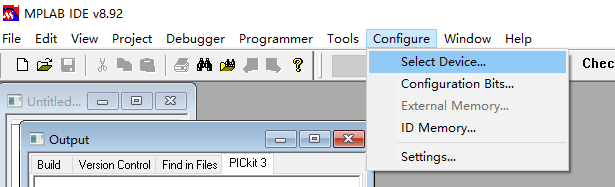

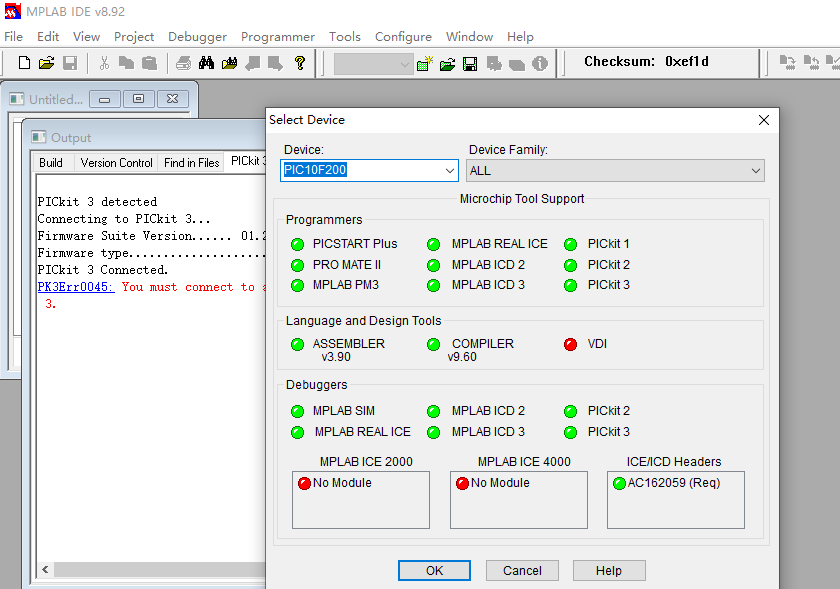

选择芯片型号：

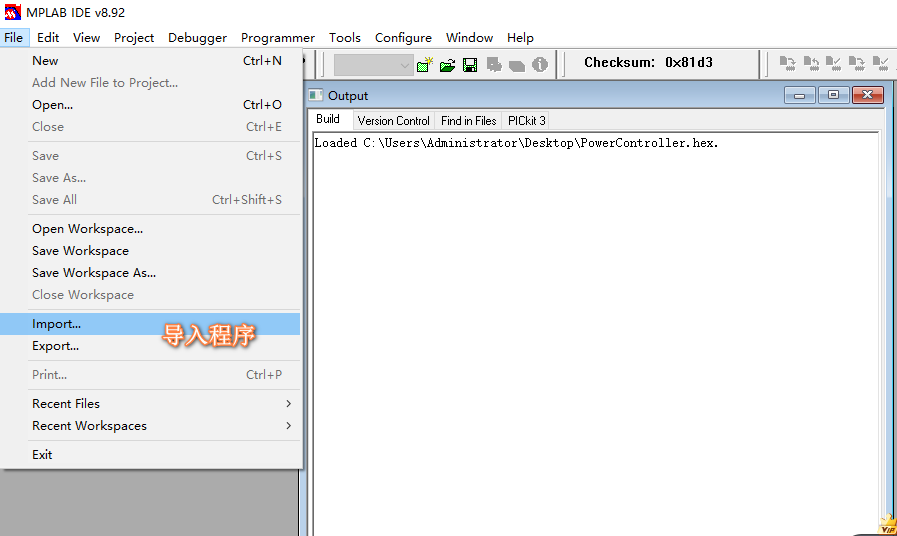

在FILE下面的导入程序：

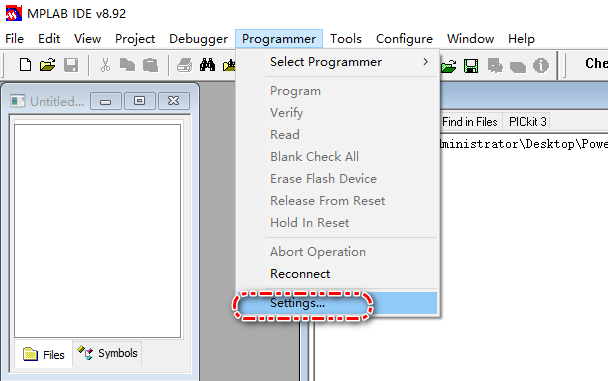

点击Programmer找到下面的settings

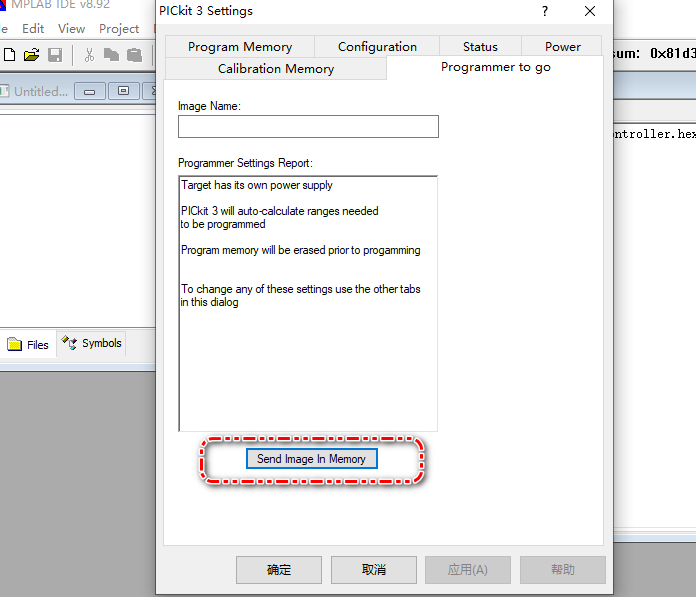

点击下面的send。。。。即可把烧录文件导入到烧录器中。
我们以一个六脚的简单芯片PIC100F200实例：

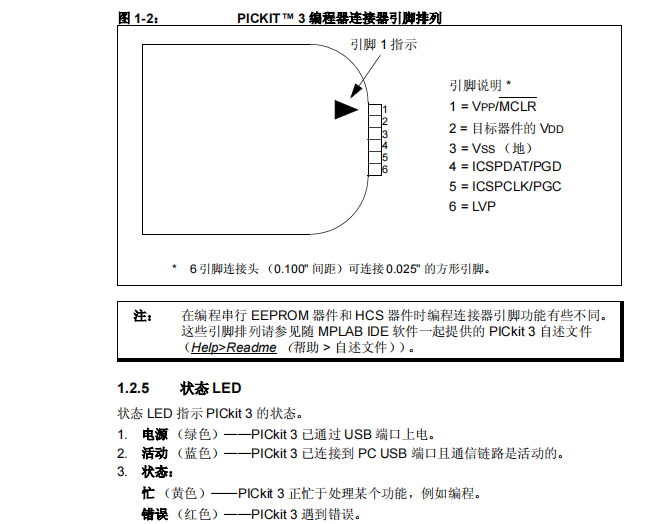

1.烧录器接口定义：

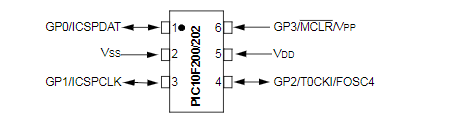

2.芯片接口定义：（把烧录器接口与芯片接口的引脚一一对应连接）
3.开始用第一种方法设置，注意：芯片只能烧录一次，烧录成功后不能再第二次烧录。

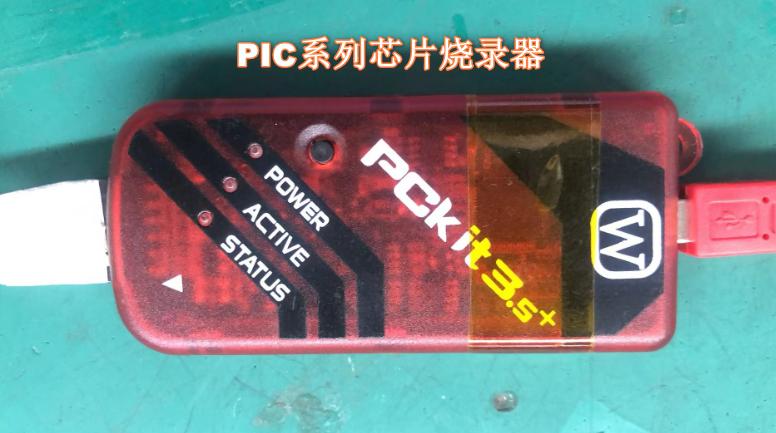

转载请注明：首页 > 芯片烧录 ? [烧录8]PIC系列芯片PCKIT3.5烧录器
