1. 三个极的判定
mos管一般有三个级，G极 S极 D极，G极(gate)—栅极，不用说比较好认
S极(source)—源极，不论是P沟道还是N沟道，两根线相交的就是
D极(drain)—漏极，不论是P沟道还是N沟道，是单独引线的那边

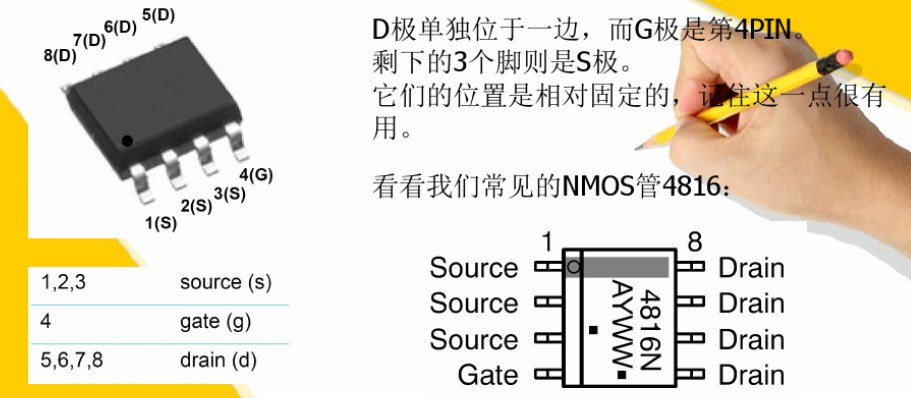

在实物中，一般为八个脚，4个脚通的一般为D极（漏极），三个脚的一般为S极（源极），单独一个脚的是G极（栅极）
2. N沟道与P沟道判别

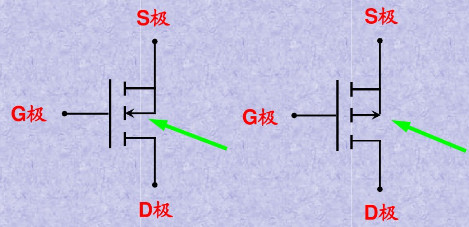

箭头指向G极的是N沟道
箭头背向G极的是P沟道
3. 寄生二极管方向判定

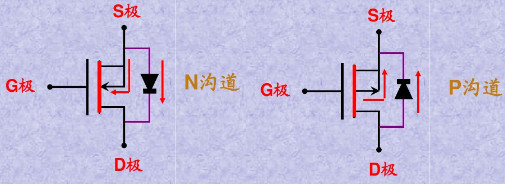

不论N沟道还是P沟道MOS管，中间衬底箭头方向和寄生二极管的箭头方向总是一致的：
要么都由S指向D，要么都有D指向S
4. MOS开关实现的功能
1>信号切换
2>电压通断
5. MOS管用作开关时在电路中的连接方法
关键点:
1>确定那一极连接输入端，那一极连接输出端
2>控制极电平为？V 时MOS管导通
3>控制极电平为？V 时MOS管截止

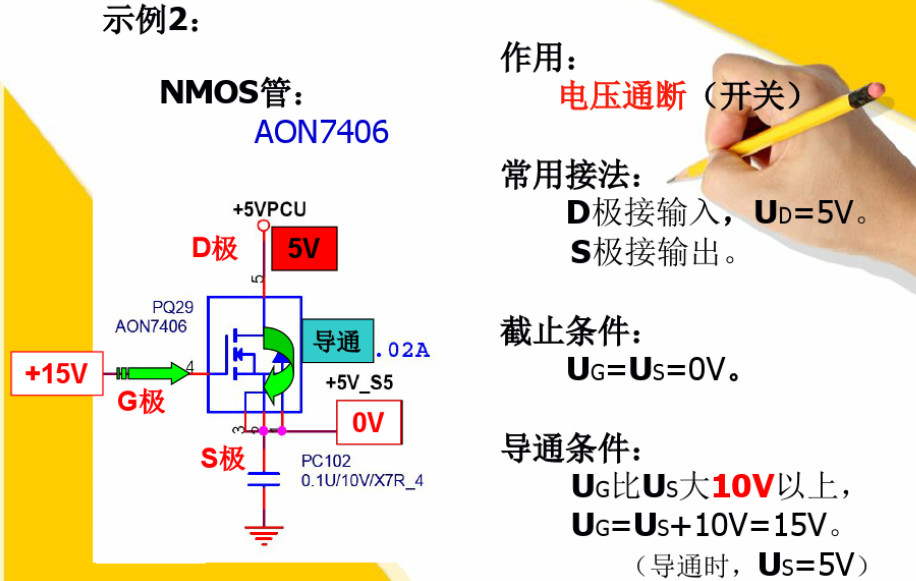

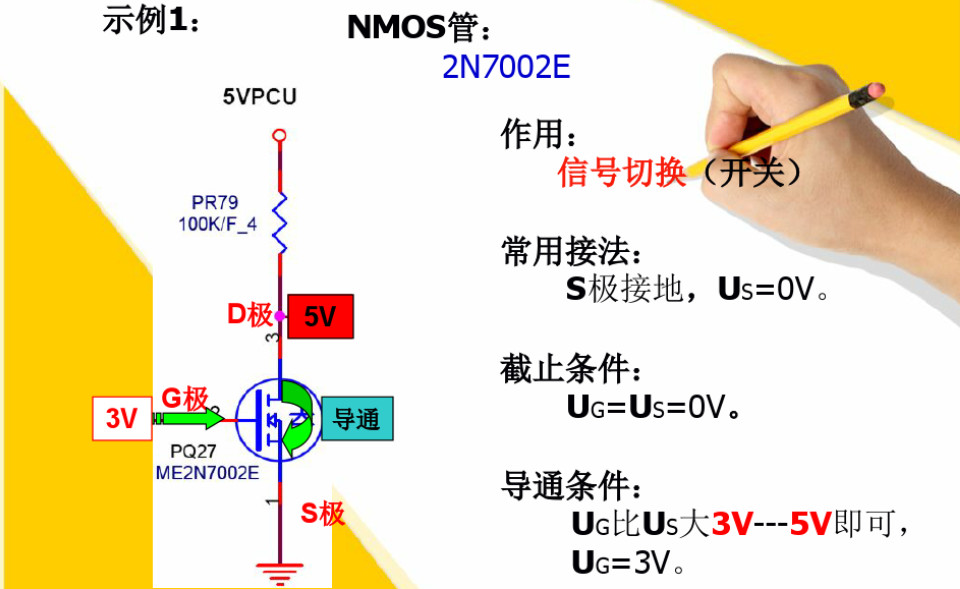

NMOS：D极接输入，S极接输出
PMOS：S极接输入，D极接输出
6. MOS管的开关条件
N沟道—导通时 Ug> Us,Ugs> Ugs(th)时导通
P沟道—导通时 Ug< Us,Ugs< Ugs(th)时导通
总之，导通条件：|Ugs|>|Ugs(th)|
mos管的基本应用和实际量测，
mos管在实际的量测好坏是这样的。
S级永远都是输入端, D级永远都是输出端,G级可以理解为控制端,管子导通与否永远都是看GS端的电压
mos管的实际测量，首先我们看下8脚的mos管和三脚的mos管，
1.8脚mos管很好掌握，如下：
1.确定一脚，就是我们的G极，确定4个相通脚位，就是我们的D脚，确定三个相通的脚，为我们的S极
2.3脚mos管确定管脚就比较复杂，如下：
①栅极G的测定：用万用表电阻档位，测任意两脚之间正反向电阻，若其中某次测得电阻为数百Ω，则该两脚是D、S，第三脚为G。
②漏极D、源极S及类型判定：用万用表电阻档测D、S之间的正反向电阻，正向电阻约为0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。
在测反向电阻时，红表笔不动，黑表笔脱离引脚后，与G碰一下，然后回去再接原引脚，出现两种情况：
a．若读数由原来较大值变为0（0×10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔接触G有效，使MOS管D、S间正反向电阻值均为0Ω，还可证明该管为N沟道。
b．若读数仍为较大值，黑表笔不动，改用红表笔接触G，碰一下之后立即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔接触G极有效，该MOS管为P沟道。

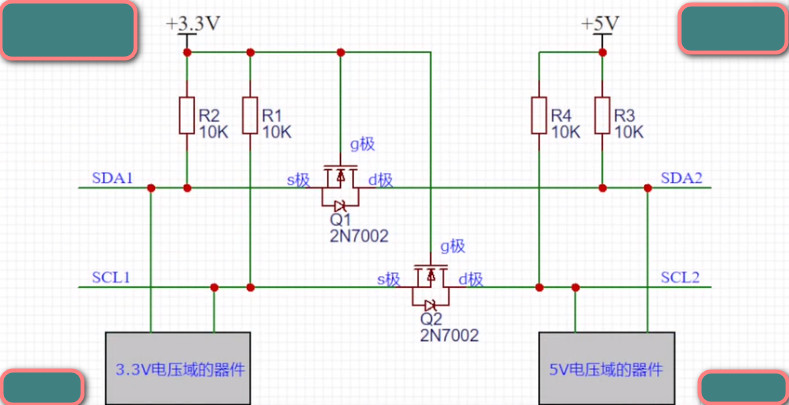

在我们明白了基本的测量之后，我们看一个超级实用的电路图，3.3v和5v之间的通讯电路

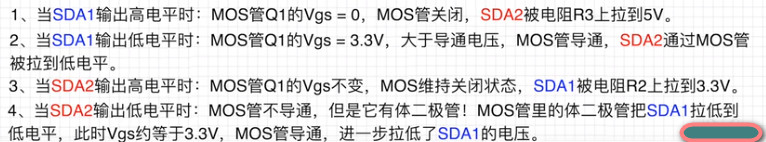

以上电路分析如下：（我们只分析sda1和sda2这条通讯线路，如下：）
补充知识：
1.vgs就是mos管中G代表栅极，S代表源极。电压是相对的，所以Vgs是栅极相对于源极的电压。
.
2.其他电压域:比如1.8v和2.5v之间的转化。
3.最常用的2N7002mos管便宜又好用。
