1.基本介绍：
LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
lm317是可调节3端正电压稳压器，在输出电压范围1.2伏到37伏时能够提供超过1.5安的电流，此稳压器非常易于使用。
lm317输出电压：1.2到37v
lm337输出电压：﹣1.2到﹣37v
2.实例解析：

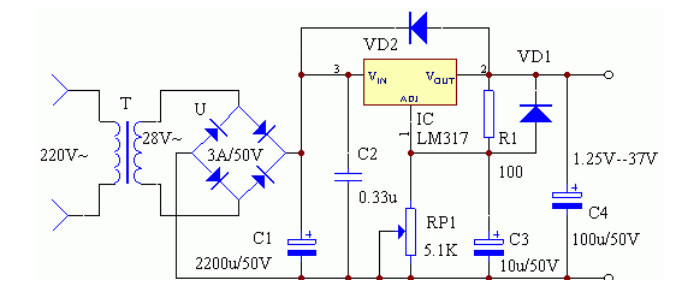

lm317制作一个1.25v到37v可调的电路图，如下：
220v经过一个交流变压器，把220v交流电变成28v交流电，通过全桥整流，整流出一个40v上下波动的脉动的直流电，c1为2200uf，可以滤除低频纹波
同时并联一个很小的电容，0.33uf，可以滤除低频中存在的高频波纹，从而得到一个相对平滑的直流40v左右的电压送到lm317的输入端。
lm317的adj端就是我们的调节端，连接一个可调电阻
3.lm317应用电路图：
应用一：

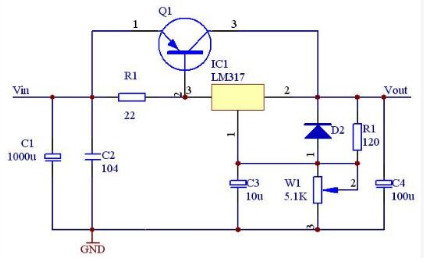

1.一级扩流电路（三极管可以扩大电流）
在需要使用大电流的情况下可用大功率管对电路进行扩流，这个电路是使用PNP型大功率三极管对LM317进行扩流。

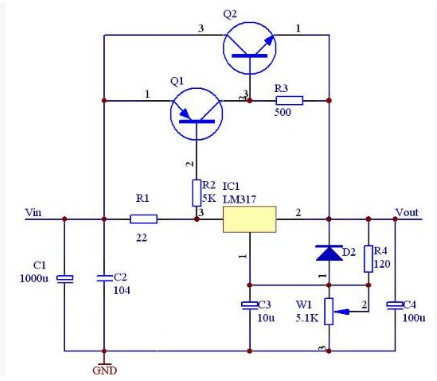

2.二级扩流电路（三极管可以扩大电流）
这个电路是使用NPN型大功率三极管进行扩流，效果很好，我曾经将电流扩到5A，电路仍然工作稳定。
应用三：

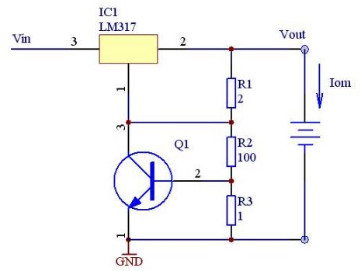

具有限流保护的充电电路Iom=0.6/1=0.6A，调整R3可调整充电电流。

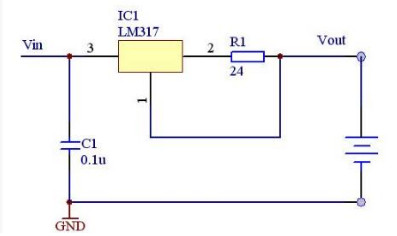

恒流电池充电电路。Io=1.25/24=52mA 改变电阻R1的数值，可提供不同的充电电流。
应用四：

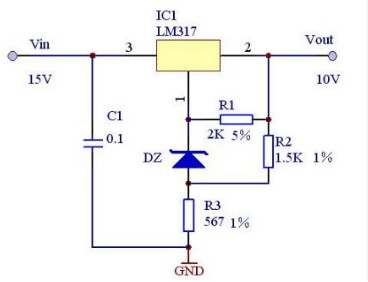

高精度高稳定性的+10V稳压电源电路，改变其中的电阻可以制作输出稳压的5v电源，可作为手机充电器
应用五：

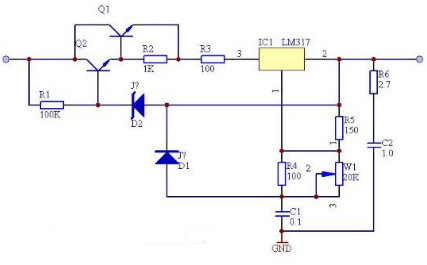

1.25～160连续可调的集成稳压电源。
当然这款lm317在实际电路中也可以配合其他电源芯片进行工作，这款三端稳压可以电源稳压，也可以调节电压，在很多小电流开关电源中应用很广泛。
LM317是应用最为广泛的电源集成电路之一，它不仅具有固定式三端稳压电路的最简单形式，又具备输出电压可调的特点。
此外，还具有调压范围宽、稳压性能好、噪声低、纹波抑制比高等优点。
lm317是可调节3端正电压稳压器，在输出电压范围1.2伏到37伏时能够提供超过1.5安的电流，此稳压器非常易于使用。
lm317输出电压：1.2到37v
lm337输出电压：﹣1.2到﹣37v
2.实例解析：
lm317制作一个1.25v到37v可调的电路图，如下：
220v经过一个交流变压器，把220v交流电变成28v交流电，通过全桥整流，整流出一个40v上下波动的脉动的直流电，c1为2200uf，可以滤除低频纹波
同时并联一个很小的电容，0.33uf，可以滤除低频中存在的高频波纹，从而得到一个相对平滑的直流40v左右的电压送到lm317的输入端。
lm317的adj端就是我们的调节端，连接一个可调电阻
3.lm317应用电路图：
应用一：

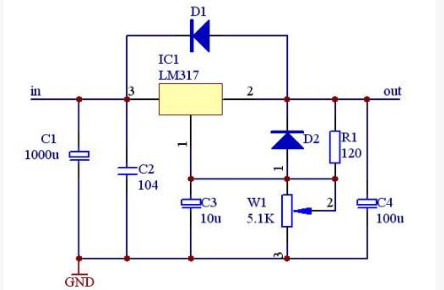

这个电路是LM317最基本的应用电路，在使用的过程中要注意最小压差不得小于4V和最大压差不得大于37V，小于4V电路将不工作，大于37V将导致集成电路的损坏。
应用二：1.一级扩流电路（三极管可以扩大电流）
在需要使用大电流的情况下可用大功率管对电路进行扩流，这个电路是使用PNP型大功率三极管对LM317进行扩流。
2.二级扩流电路（三极管可以扩大电流）
这个电路是使用NPN型大功率三极管进行扩流，效果很好，我曾经将电流扩到5A，电路仍然工作稳定。
应用三：
具有限流保护的充电电路Iom=0.6/1=0.6A，调整R3可调整充电电流。
恒流电池充电电路。Io=1.25/24=52mA 改变电阻R1的数值，可提供不同的充电电流。
应用四：
高精度高稳定性的+10V稳压电源电路，改变其中的电阻可以制作输出稳压的5v电源，可作为手机充电器
应用五：
1.25～160连续可调的集成稳压电源。
当然这款lm317在实际电路中也可以配合其他电源芯片进行工作，这款三端稳压可以电源稳压，也可以调节电压，在很多小电流开关电源中应用很广泛。
