本期一起探究下电感的原理：
1.基本介绍：

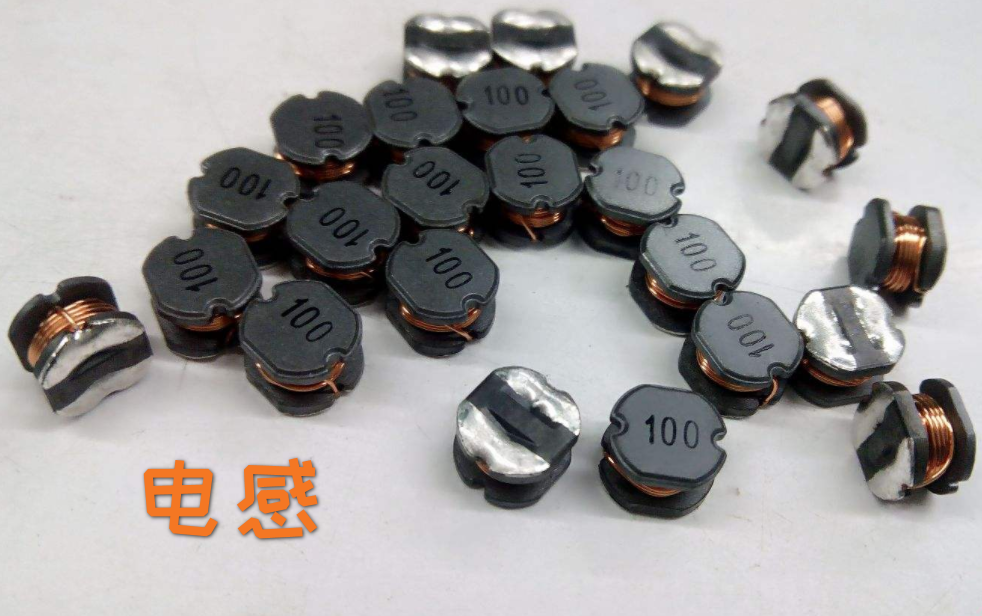

电感器(Inductor)是能够把电能转化为磁能而存储起来的元件，储能元件。
电感器的结构类似于变压器，但只有一个绕组。
电感器具有一定的电感，它只阻碍电流的变化。
如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它;
如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。
电感器又称扼流器、电抗器、动态电抗器。
电感是一种“记忆”元件，电感电流有记忆电压的作用
我们一起来看下电感的作用视频：
2.基本应用：
通直流：所谓通直流就是指在直流电路中，电感的作用就相当于一根导线，不起任何作用
阻交流：在交流电路中，电感会有阻抗，即XL，整个电路的电流会变小，对交流有一定的阻碍作用。
电感的阻流作用：电感线圈线圈中的自感电动势总是与线圈中的电流变化。
电感的调谐与选频作用：电感线圈与电容器并联可组成LC调谐电路。
电感还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
3.工作原理：
电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化;可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
根据法拉弟电磁感应定律---磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。
当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。
磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。
电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这自感现象产生很高的感应电势所造成的。
电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。
因此，电感器的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
4.常见的应用：
1.EMI滤波电路：应用到一个共模电感和一个差模电感：
共模电感常用于开关电源中滤波电路的共模电磁干扰（接地干扰），两条走线和pcb板上的地线之间的电位差。
串模干扰（差模干扰）用于开关电源滤波电路的差模干扰。电路板上相当于两条走线的干扰。
2.电感是阻碍电流的变化，但是这种作用与电阻阻碍电流流通有区别的：
电阻阻碍电流流通作用是以消耗电能，是纯粹的消耗掉电能的元件。
电感阻碍电流变化就是纯粹的不让电流变化，当电流增加时电感阻碍电流的增加，当电流减小时电感阻碍电流的减少。
电感阻碍电流变化并不消耗电能，阻碍电流增加时它将电的能量以磁场的形式暂时存贮起来。
等待电流减少时，它将以磁场的能量释放出来，从而阻碍电流的变化。
3.电感具有“通直流，阻交流，通低频，阻高频“的功能
4.电感和电容组成最常用的lc滤波电路：
LC滤波器也称为无源滤波器，是传统的谐波补偿装置。LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源
无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器电路不适于高压大电流的负载，只适用于信号处理， 滤波是信号处理中的一个重要概念
1.基本介绍：
电感器(Inductor)是能够把电能转化为磁能而存储起来的元件，储能元件。
电感器的结构类似于变压器，但只有一个绕组。
电感器具有一定的电感，它只阻碍电流的变化。
如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它;
如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。
电感器又称扼流器、电抗器、动态电抗器。
电感是一种“记忆”元件，电感电流有记忆电压的作用
我们一起来看下电感的作用视频：
2.基本应用：
通直流：所谓通直流就是指在直流电路中，电感的作用就相当于一根导线，不起任何作用
阻交流：在交流电路中，电感会有阻抗，即XL，整个电路的电流会变小，对交流有一定的阻碍作用。
电感的阻流作用：电感线圈线圈中的自感电动势总是与线圈中的电流变化。
电感的调谐与选频作用：电感线圈与电容器并联可组成LC调谐电路。
电感还有筛选信号、过滤噪声、稳定电流及抑制电磁波干扰等作用。
3.工作原理：
电感是导线内通过交流电流时，在导线的内部周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化;可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
根据法拉弟电磁感应定律---磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源”。
当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止磁力线的变化的。
磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。
电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应”，通常在拉开闸刀开关或接通闸刀开关的瞬间，会发生火花，这自感现象产生很高的感应电势所造成的。
电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。
因此，电感器的主要功能是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
4.常见的应用：
1.EMI滤波电路：应用到一个共模电感和一个差模电感：
共模电感常用于开关电源中滤波电路的共模电磁干扰（接地干扰），两条走线和pcb板上的地线之间的电位差。
串模干扰（差模干扰）用于开关电源滤波电路的差模干扰。电路板上相当于两条走线的干扰。
2.电感是阻碍电流的变化，但是这种作用与电阻阻碍电流流通有区别的：
电阻阻碍电流流通作用是以消耗电能，是纯粹的消耗掉电能的元件。
电感阻碍电流变化就是纯粹的不让电流变化，当电流增加时电感阻碍电流的增加，当电流减小时电感阻碍电流的减少。
电感阻碍电流变化并不消耗电能，阻碍电流增加时它将电的能量以磁场的形式暂时存贮起来。
等待电流减少时，它将以磁场的能量释放出来，从而阻碍电流的变化。
3.电感具有“通直流，阻交流，通低频，阻高频“的功能
4.电感和电容组成最常用的lc滤波电路：
LC滤波器也称为无源滤波器，是传统的谐波补偿装置。LC滤波器之所以称为无源滤波器，顾名思义，就是该装置不需要额外提供电源
无源LC电路不易集成，通常电源中整流后的滤波电路均采用无源电路，且在大电流负载时应采用LC电路。
有源滤波器电路不适于高压大电流的负载，只适用于信号处理， 滤波是信号处理中的一个重要概念
