我们在一些场合总是需要一些5v，9v，12v电压，那么怎么简单快速的得到一个稳态的电压呢？
那么本期给大家推荐几个简单的常用稳压芯片：最常用的三端稳压输出78l05,78l09,78l12,78l24
意思：后面跟着的05就是输出稳定的5v电压，09就是输出9v电压，12就是输出12v电压，24就是输出24v电压
1.一般此系列的最大输入电压为30到35v之间。
2.此稳压芯片输入端和输出端一般都要接一些电容来滤波
3.此稳压芯片最大电流一般在0.1A，但是去掉l系列后的TO-220封装，带散热片，体积大些电流就可以达到1A
我们以最常用的78l12为例说明，其他的基本差不多
那么本期给大家推荐几个简单的常用稳压芯片：最常用的三端稳压输出78l05,78l09,78l12,78l24
意思：后面跟着的05就是输出稳定的5v电压，09就是输出9v电压，12就是输出12v电压，24就是输出24v电压
1.一般此系列的最大输入电压为30到35v之间。
2.此稳压芯片输入端和输出端一般都要接一些电容来滤波
3.此稳压芯片最大电流一般在0.1A，但是去掉l系列后的TO-220封装，带散热片，体积大些电流就可以达到1A
我们以最常用的78l12为例说明，其他的基本差不多

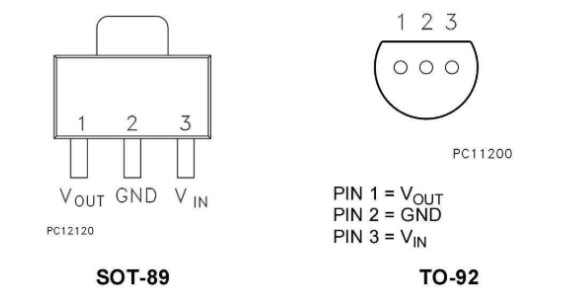

78L12引脚定义：输出电压12V，电流0.1A，最大输入电压20V。可以用7812代替。
7812或uA7812也是正三端稳压器，TO-220封装，带散热片，体积大些，输出电压12V，电流1A，最大输入电压35V，最小压差2V。
78L12是7812的小功率、小封装版本，TO-92封装或SOT-89贴片封装。
妙用之处：
比如用78L05代换78L12，就在中间的（公共端）脚上串接一个7V的稳压二极管，即可使输出电压为12V；而用78L06就串个6V的稳压管即可。
其实这个稳压源是比较简单并且常用的，比如我们需要一个12v和5v的直流电源，就可以通过两个芯片直接转化：

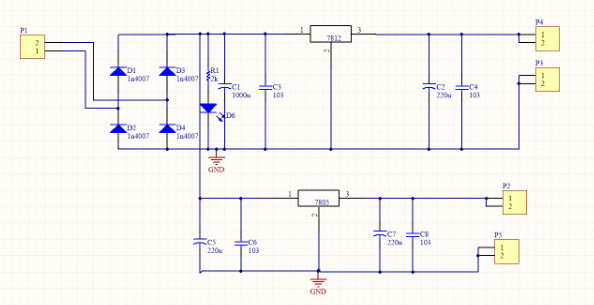

电路图如下：
如果需要220v交流电，则需要一个交流变压器，比如输出24v的即可，220v经过变压器次级输出24v交流电，p1就是24v交流电的两个极
经过四个二极管全桥整流，基本得到一个33v的电压，然后经过电容滤波，电阻限流，led灯发光等，进入输入端，经过78l系列变为对应的电压。

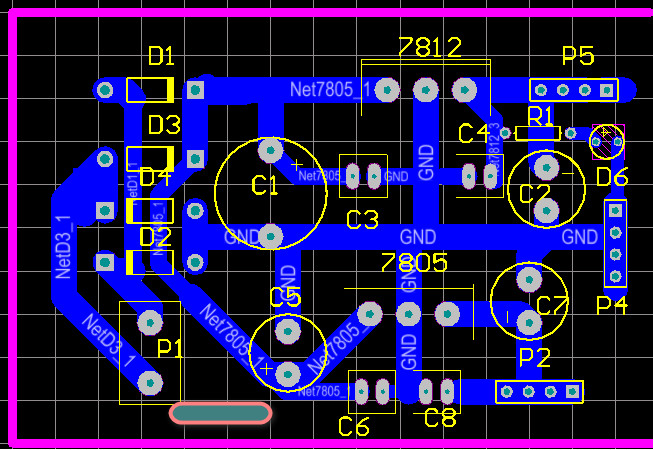

开发板实物图如下：
