本期问题：交流电的220v和380v分别代表什么意思，在什么场合出现？
首先，我们先从一个图片开始我们今天的讲解：

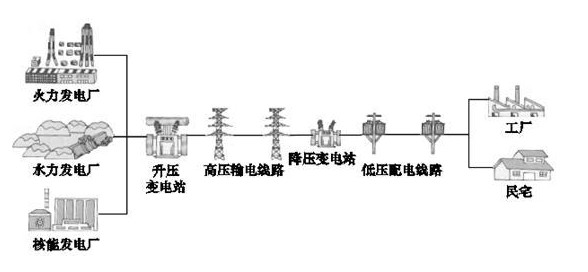

电的传输：
我们用户电压一般是这样的：源头就是发电站的发电机发出一个电压（或者现在的新能源比如风力发电，太阳能发电等），经过一个升压变压器把电压升到几千伏，根据用电规范升压。
然后通过电线杆的导线（高压输电线路）传输到每个村子的降压变压器上，通过村子的变压器把电压降低为380v，再通过低压配电线路给工厂或者住宅。
因为导线是有电阻的，尤其是越长的导线，这就是为什么变电站要把电压先升高到几千伏，以至于我们通过很长的导线传输到我们村庄时，电压损耗较低。

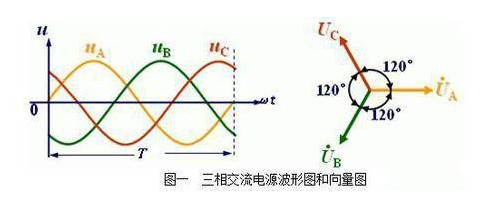

此时传输到我们这里的电压其实是380v电压，也就是三根相线加一个零线。两个相线之间的电压就是380v，波形图如下：

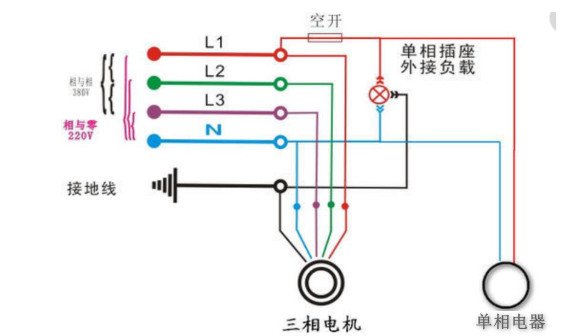

而在电压入户时，是把一个火线，一根零线，接入进来的，因此，一个相线和一个零线之间的电压就是220v（一般成为相电压，就是任意一根火线和中性线也就是零线之间的电压），也就是我们的家用电。
总结：
1.220v由来：是工业三相线380v（也就是我们所说的线电压）的1/3相位角与0线之间的电压,计算方法是:380v除以根号3=219.4v
2.万用表交流档位测量的是有效值，并不是真实的220v交流电变化，只是测量稳定的有效值（万用表中有整流电路），因此一般量出来的就是交流电的最大有效电压
3.为什么发电站降压后是380v三相电呢？
首先，我们先从一个图片开始我们今天的讲解：
电的传输：
我们用户电压一般是这样的：源头就是发电站的发电机发出一个电压（或者现在的新能源比如风力发电，太阳能发电等），经过一个升压变压器把电压升到几千伏，根据用电规范升压。
然后通过电线杆的导线（高压输电线路）传输到每个村子的降压变压器上，通过村子的变压器把电压降低为380v，再通过低压配电线路给工厂或者住宅。
因为导线是有电阻的，尤其是越长的导线，这就是为什么变电站要把电压先升高到几千伏，以至于我们通过很长的导线传输到我们村庄时，电压损耗较低。
此时传输到我们这里的电压其实是380v电压，也就是三根相线加一个零线。两个相线之间的电压就是380v，波形图如下：
而在电压入户时，是把一个火线，一根零线，接入进来的，因此，一个相线和一个零线之间的电压就是220v（一般成为相电压，就是任意一根火线和中性线也就是零线之间的电压），也就是我们的家用电。
总结：
1.220v由来：是工业三相线380v（也就是我们所说的线电压）的1/3相位角与0线之间的电压,计算方法是:380v除以根号3=219.4v
2.万用表交流档位测量的是有效值，并不是真实的220v交流电变化，只是测量稳定的有效值（万用表中有整流电路），因此一般量出来的就是交流电的最大有效电压
3.为什么发电站降压后是380v三相电呢？
1、产生旋转磁场必须至少三相供电（不增加辅助设备情况下），三相交流电在交流电机定子绕组中可以产生旋转磁场，而且这个磁场是稳定的具有固定旋转方向的旋转磁场。实际上，相数越多，越能能产生更稳定的旋转磁场，当然成本也就越高，某些军用设备能够达到12相。
2、从发电方面来说，相同尺寸的三相发电机比单相发电机的功率大，在三相负载相同的情况下，发电机转矩恒定，有利于发电机的工作。
3、从传输方面说，三相系统比单相系统节省传输线，三相变压器比单相变压器经济。
4、从用电方面说，三相电容易产生旋转磁场使三相电动机平稳转动。
