蜂鸣器一般分为有源蜂鸣器和无源蜂鸣器：
有源蜂鸣器就是直接给电源就能工作，有正负方向；
无源蜂鸣器无方向，但是要工作要结合外围电路才能工作；
我们用有源蜂鸣器配合三极管组成基本的蜂鸣器模块
有源蜂鸣器就是直接给电源就能工作，有正负方向；
无源蜂鸣器无方向，但是要工作要结合外围电路才能工作；

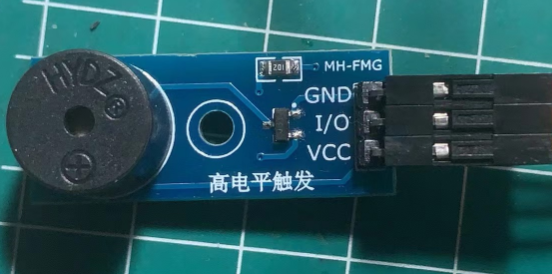

我们用有源蜂鸣器配合三极管组成基本的蜂鸣器模块

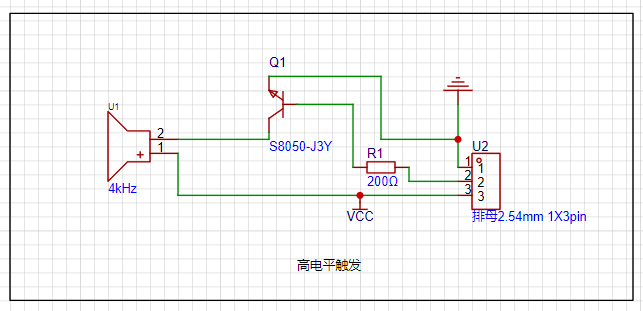

一种是高电平触发，需要NPN管和蜂鸣器结合，如下：

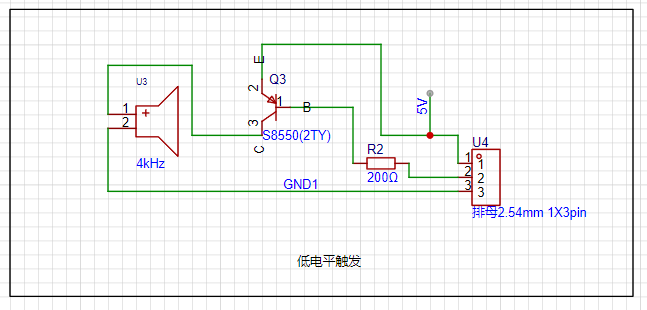

一种是低电平触发，需要配合PNP管子一起工作：

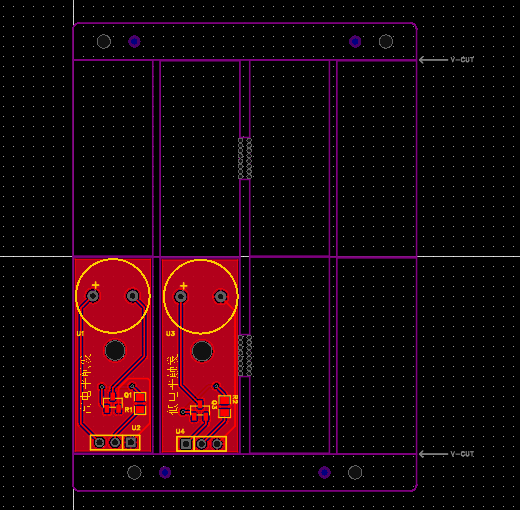

PCB画在一起，通过拼版方式对接：
所有的pcb，原理图，bom立创开源，有需要的下载制作：
https://oshwhub.com/yxl123456789/feng-ming-qi-mo-kuai
点击跳转进入
https://oshwhub.com/yxl123456789/feng-ming-qi-mo-kuai
点击跳转进入
