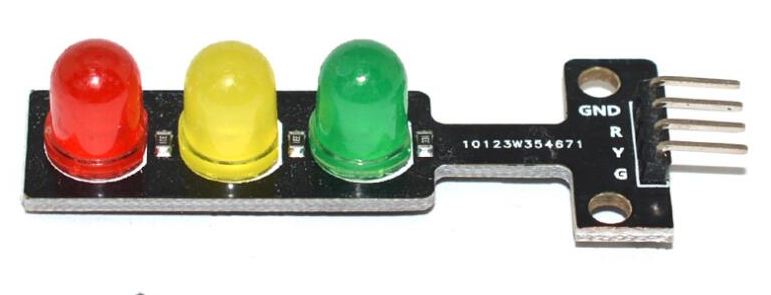

这是一个交通灯模块,实物图如下:

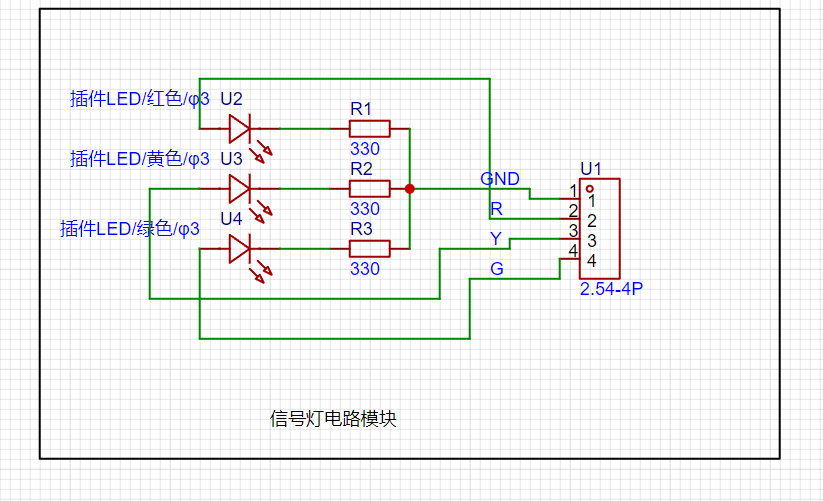

原理图如下:通过单片机的GPIO输出高电平控制灯亮:

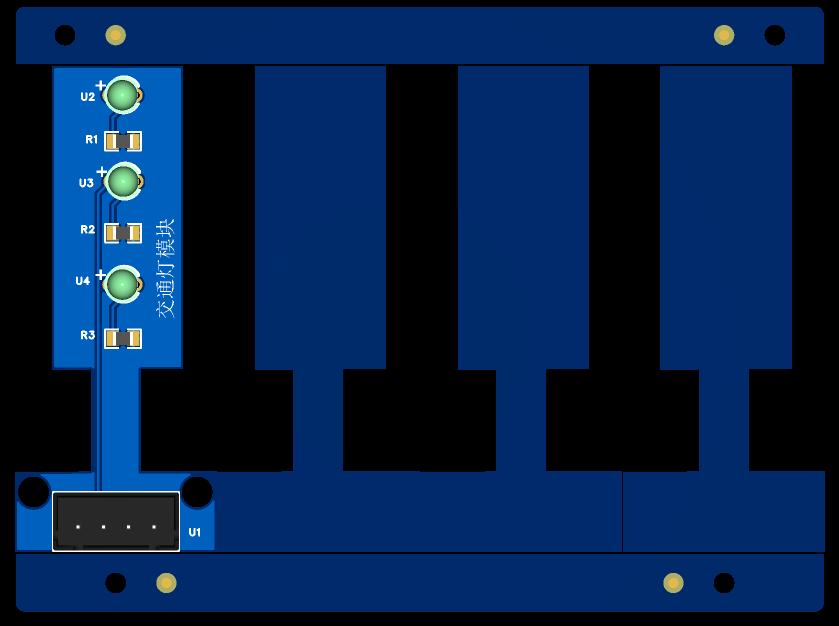

PCB使用了拼版模式,因为单个比较小:

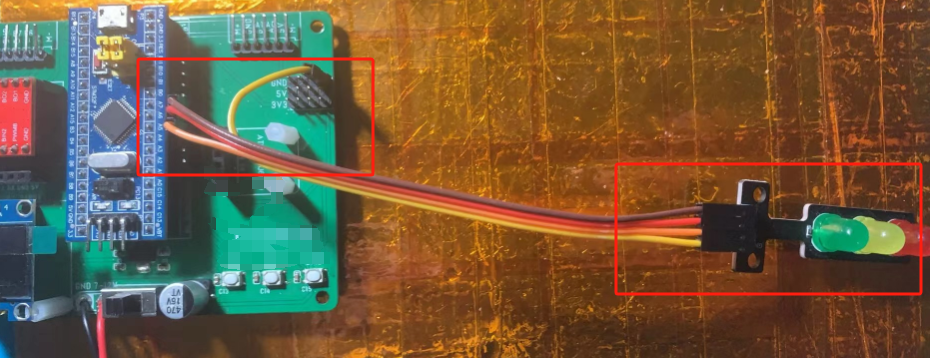

实物搭建:

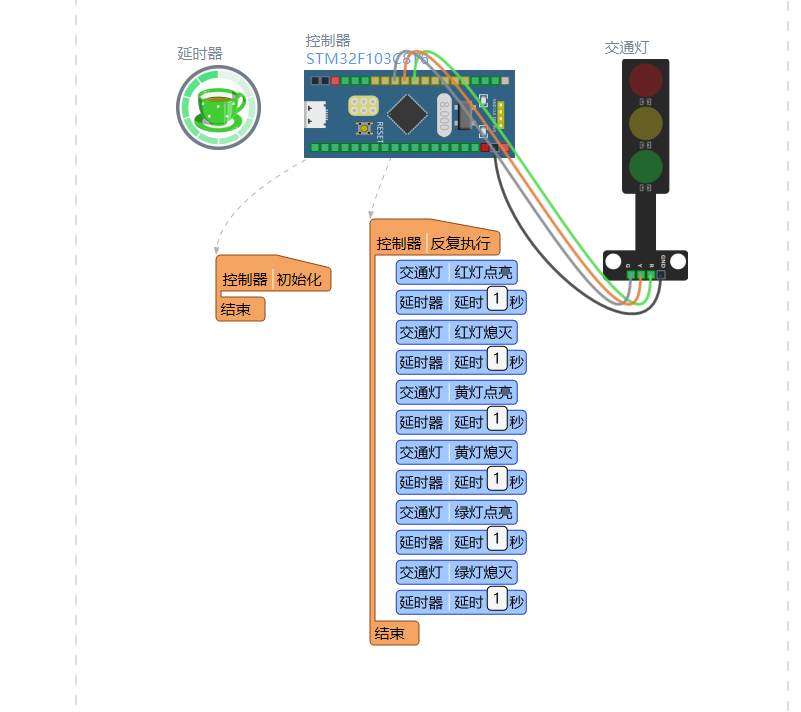

用LINKBOY图形化编程软件编程:

工程文件在立创开源,点击下面可直接跳转下载:
交通灯模块 - 立创开源硬件平台 (oshwhub.com)
