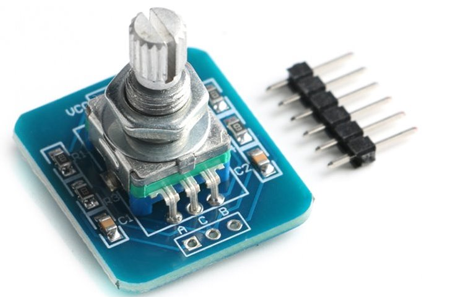

这是一个旋转编码器模块,实物图如下:

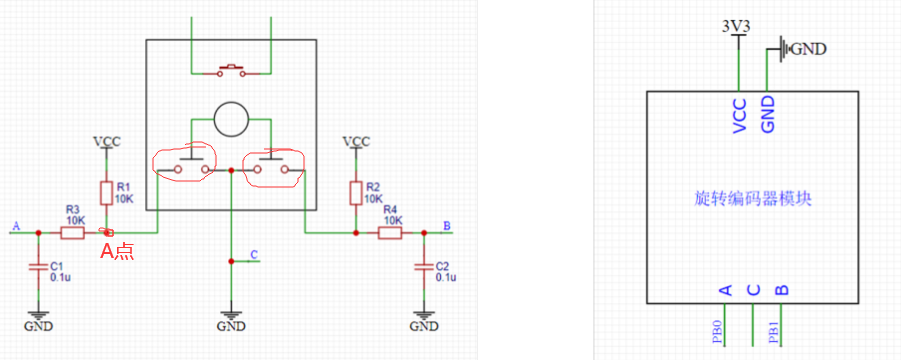

他的内部原理图如下:

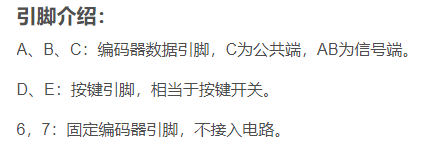

脚位说明如下:

D,E是编码器的按键功能,就是编码器按下时起到开关作用,需要的接入电路,不需要的话不用接。

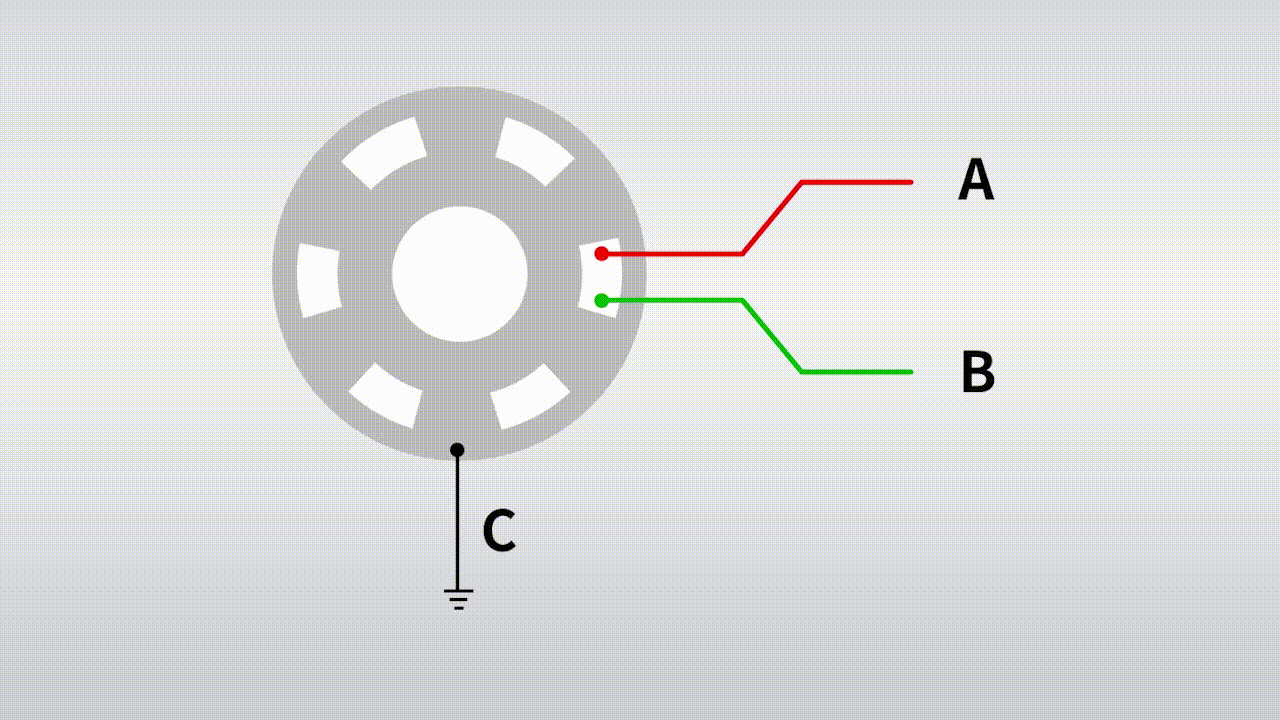

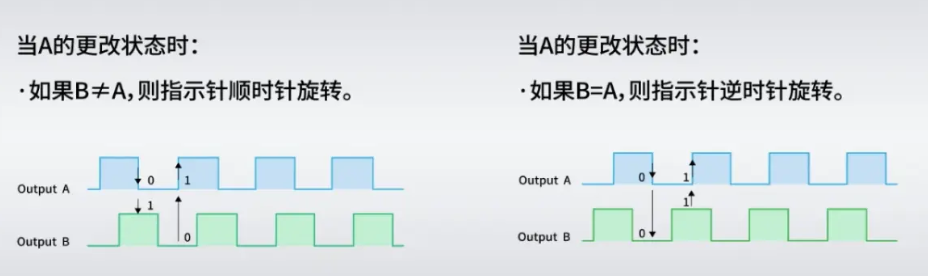

他的基本原理如下:

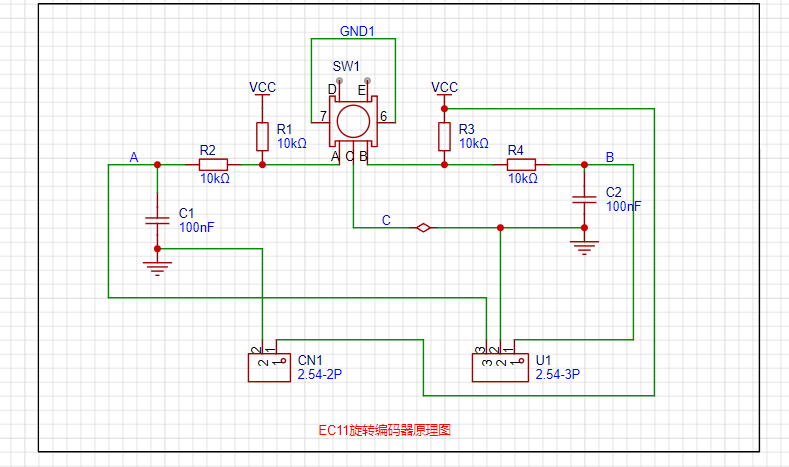

开始画出原理图如下:(未接入D,E脚位开关,需要接入的可以在我电路图基础上接入即可):

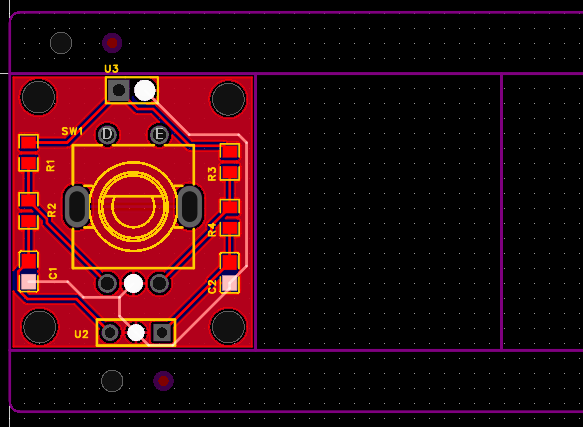

PCB图如下:

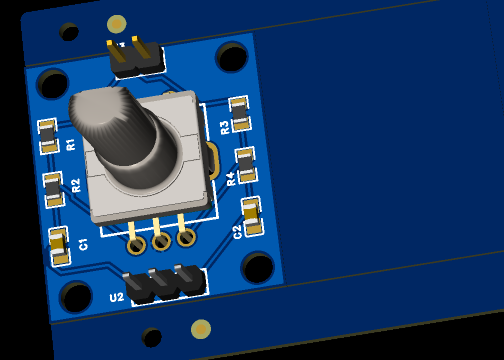

3D图如下:

以上模块资源已开源,开源地址如下:
https://oshwhub.com/yxl123456789/bian-ma-qi-mo-kuai
