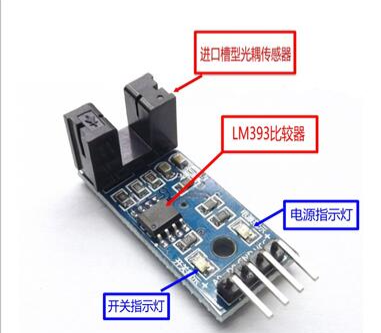

以下是一个光栅计次模块,实物图如下:

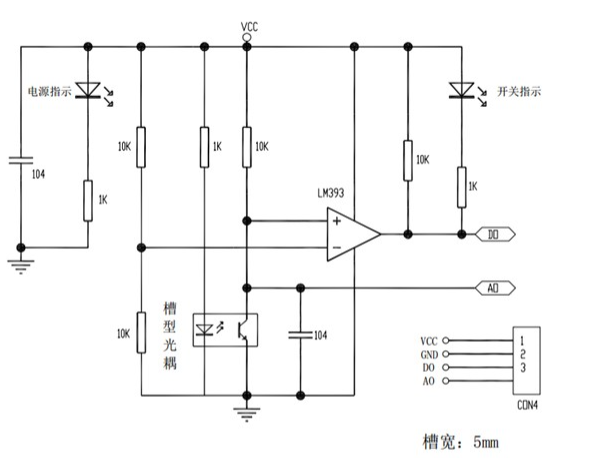

工作原理图如下所示:

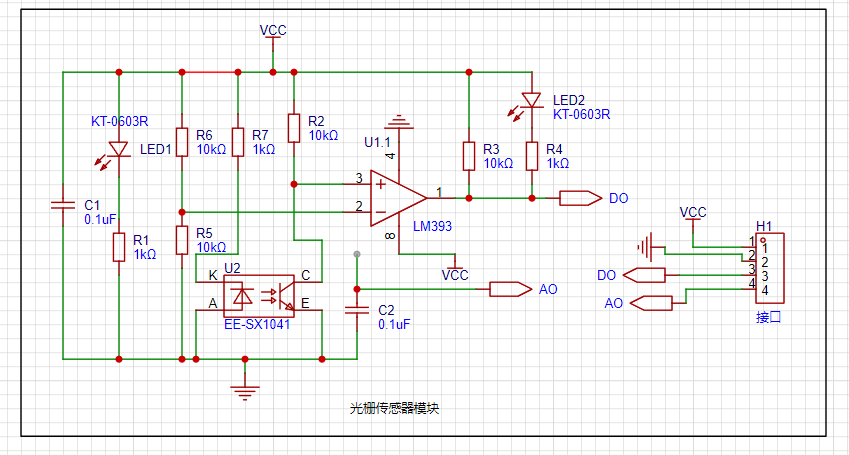

在eda软件上画出电路图如下:

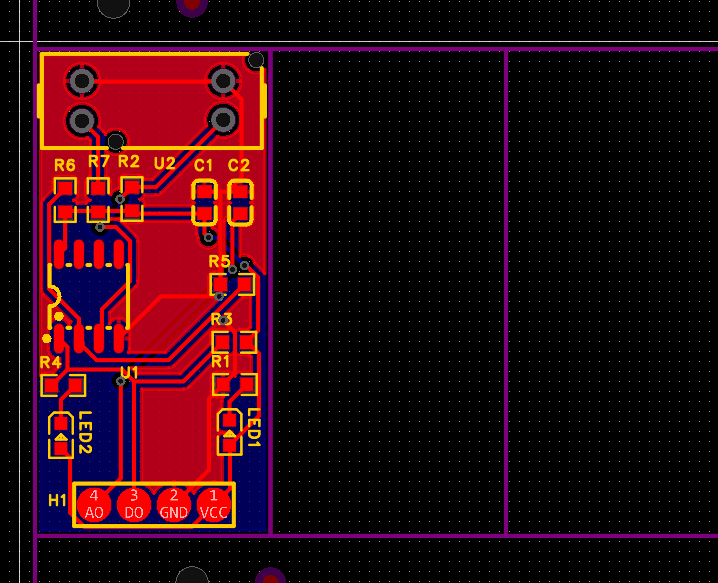

画出pcb如下:

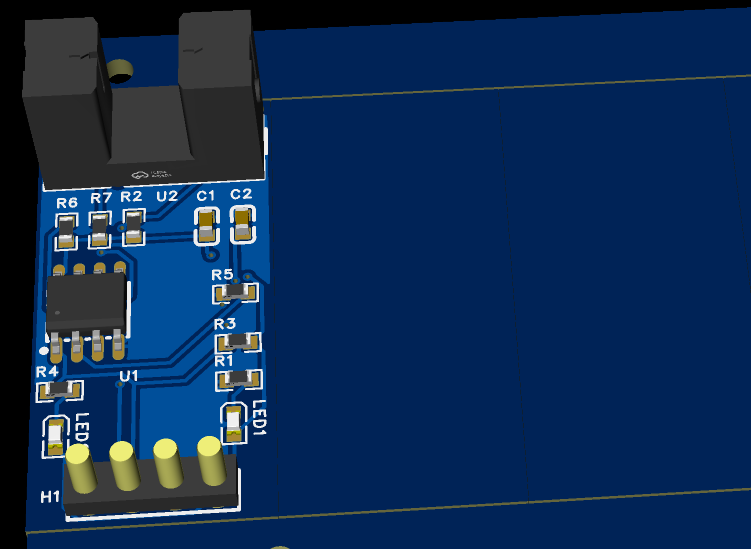

3D图如下:

资料开源,有需要跳转查看或者点击下载下载:
https://oshwhub.com/yxl123456789/guang-zha-mo-kuai

工作原理图如下所示:

在eda软件上画出电路图如下:

画出pcb如下:

3D图如下:

资料开源,有需要跳转查看或者点击下载下载:
https://oshwhub.com/yxl123456789/guang-zha-mo-kuai
