我们在很多的单片机电路中都会看到复位电路，如下所示：

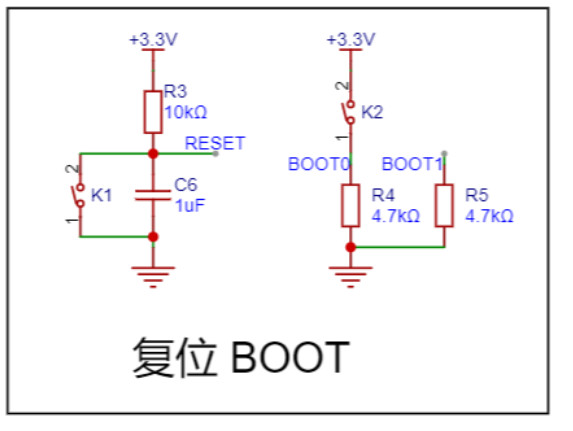

以上是我们的STM32103C8T6最小系统板中的复位电路，以上为例，来研究下复位电路：
A.首先我们先看左边的复位电路：
把芯片的RESET复位信号通过一个按键和一个电容并联到地，上方接一个10k电阻到电源。
单片机有两种复位方式：一是高电平复位，二是低电平复位
四种常用的复位电路如下：
第一种：上电复位电路：
我们以高电平为例，这个电路是利用电容的充电来实现复位的，当电源接通的瞬间，
单片机复位端的电位与VCC相同，随着充电电流的减少，复位端的电位逐渐下降。直至电容充满电，复位端的电压变为低电平。
计算公式：T=9*RC
第二种：按键复位电路：
那么我们可以得出最开始的电路是低电平复位电路，那么我怎么知道芯片要低电平复位呢？
1.芯片的数据手册可以查看。
2.一个小诀窍：对于单片机是高电平还是低电平复位，我们可以通过观察单片机的引脚图进行一个直观的判断，
当单片机引脚图中复位端口的名称上面有一个“-”时，该单片机就是低电平复位，没有“-”时，该单片机就是高电平复位，
例如单片机端口名称是RST，那它是高电平复位，是/RST（/是上划线）时，它是低电平复位
第三种：加了二极管的按键复位电路：
第二个的的按键复位电路如果当电源因某种干扰瞬间断电时，由于C不能迅速将电荷放掉，待电源恢复时，
单片机不能上电自动复位，导致程序运行失控。电源瞬间断电干扰会导致程序停止正常运行，形成程序“乱飞”或进入“死循环”。
如果有了这个二极管就可以快速将电容上的电压释放，保证复位信号正确无误。也能快速为下次复位做好准备。
有个问题来了，二极管正向导向电源，这个电如何放掉？
网络上对于复位有个很搞笑的段子如下：
第四种：用复位芯片复位电路：

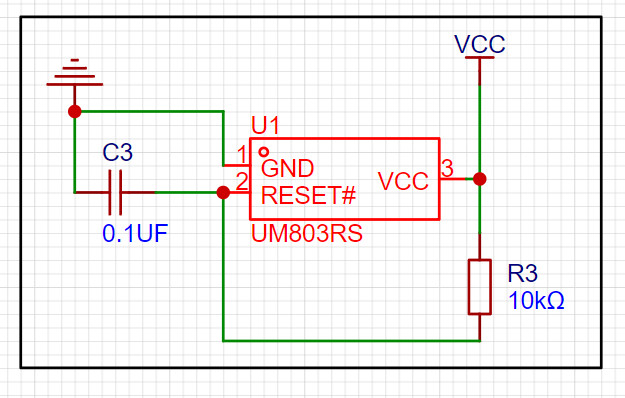

对于一些非常复杂的电路，为了让芯片正确复位，必须用一些复位芯片，能够保证其精确的复位。
B.我们在来看下右边的电路：
对于这个电路，我们首先要了解单片机的状态，如下：
BOOT1接了一个下拉电阻，因此为低电平，为0，那么会产生第一种和第二种情况，
当K2按下，BOOT0为高电平，1，从系统存贮器启动
当不按下时，为0，从主闪存存贮器启动。
那么这三种方式又是什么呢？
以上是我们的STM32103C8T6最小系统板中的复位电路，以上为例，来研究下复位电路：
A.首先我们先看左边的复位电路：
把芯片的RESET复位信号通过一个按键和一个电容并联到地，上方接一个10k电阻到电源。
1.何为复位？
单片机复位电路的作用是：使单片机的状态处于初始化状态，让单片机的程序从头开始执行，
运行时钟处于稳定状态、各种寄存器、端口处于初始化状态等等。目的是让单片机能够稳定、正确的从头开始执行程序。
单片机复位电路的作用是：使单片机的状态处于初始化状态，让单片机的程序从头开始执行，
运行时钟处于稳定状态、各种寄存器、端口处于初始化状态等等。目的是让单片机能够稳定、正确的从头开始执行程序。
单片机有两种复位方式：一是高电平复位，二是低电平复位
四种常用的复位电路如下：

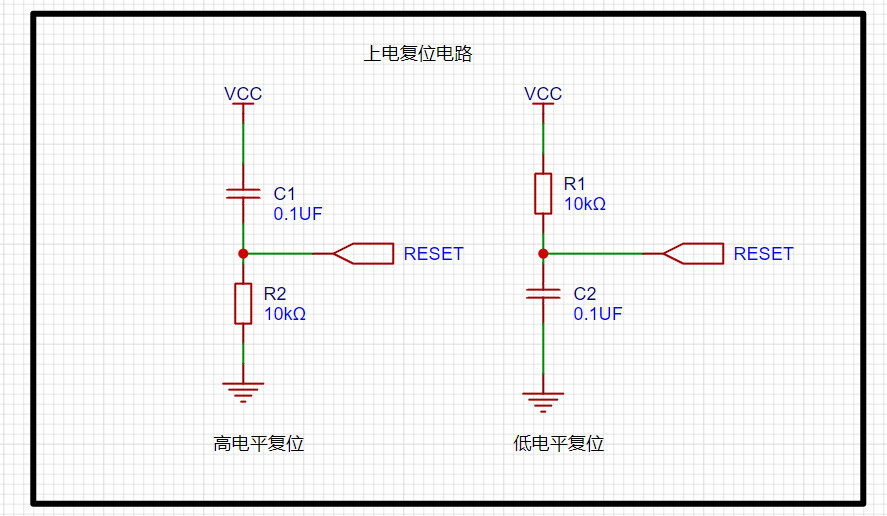

第一种：上电复位电路：
我们以高电平为例，这个电路是利用电容的充电来实现复位的，当电源接通的瞬间，
单片机复位端的电位与VCC相同，随着充电电流的减少，复位端的电位逐渐下降。直至电容充满电，复位端的电压变为低电平。
电路中R和C的值可以根据下面的式子计算，其中T是复位时间。
T=（1/9）*R1*C1
另一个反之。。。。。计算公式：T=9*RC

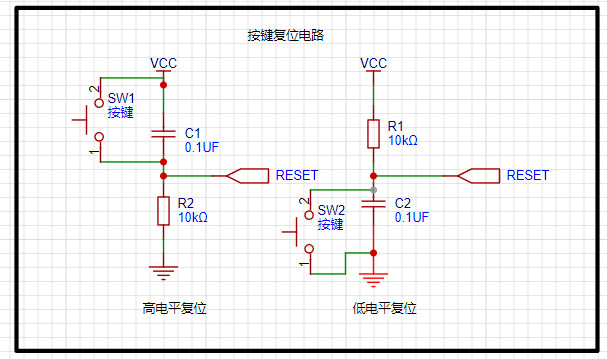

第二种：按键复位电路：
那么我们可以得出最开始的电路是低电平复位电路，那么我怎么知道芯片要低电平复位呢？
1.芯片的数据手册可以查看。
2.一个小诀窍：对于单片机是高电平还是低电平复位，我们可以通过观察单片机的引脚图进行一个直观的判断，
当单片机引脚图中复位端口的名称上面有一个“-”时，该单片机就是低电平复位，没有“-”时，该单片机就是高电平复位，
例如单片机端口名称是RST，那它是高电平复位，是/RST（/是上划线）时，它是低电平复位

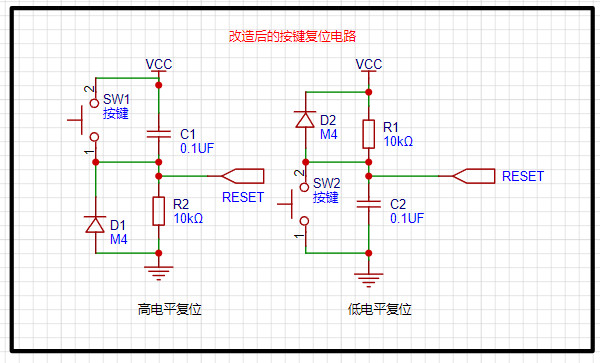

第三种：加了二极管的按键复位电路：
第二个的的按键复位电路如果当电源因某种干扰瞬间断电时，由于C不能迅速将电荷放掉，待电源恢复时，
单片机不能上电自动复位，导致程序运行失控。电源瞬间断电干扰会导致程序停止正常运行，形成程序“乱飞”或进入“死循环”。
如果有了这个二极管就可以快速将电容上的电压释放，保证复位信号正确无误。也能快速为下次复位做好准备。
有个问题来了，二极管正向导向电源，这个电如何放掉？
因为VCC断电后，电容两端的电压不能突变，对于高电平复位电路，上端变为0,那么下端会产生一个负电源电压，
此时对于地来讲，地成为了高处，负电压成为低处，电压会通过地与二极管，电阻与reset负电压形成回路放掉。
而对于低电平复位电路，RRESET此处的高电压通过二极管与电阻与地形成回路放掉电压。
此时对于地来讲，地成为了高处，负电压成为低处，电压会通过地与二极管，电阻与reset负电压形成回路放掉。
而对于低电平复位电路，RRESET此处的高电压通过二极管与电阻与地形成回路放掉电压。
网络上对于复位有个很搞笑的段子如下：
只要电源接通，那么这个电容就会“逐渐充满电”，这个过程必须要有，正是这个过程保证了CPU正确地“RESET”。
当电容充满电之后我们把电源开关断开了，这个电容中的电“何去何从”呢？
VCC和GND之间接了N多的器件，所有的器件都对它说：“把你那点电给我吧，我还能坚持一下。”
电容说：“给你们没问题，可是我他娘脑袋上有个电阻挡我的财路，你们先别急，我慢慢把电放给你们。”
当电容刚刚要把电通过那个上拉电阻放出来，电源开关突然又接通了。
CPU开始冲电容吼：“孙子！你Y的那个充电过程怎么没啦？我还要复位呢！”
电容不干了：“废话，我上次充的电还没放呢这他妈电源又通啦！”
CPU急了：“那我怎么办？我得复位啊！”电容眼珠一翻：“管你Y怎么办，死去吧你！”
当电容充满电之后我们把电源开关断开了，这个电容中的电“何去何从”呢？
VCC和GND之间接了N多的器件，所有的器件都对它说：“把你那点电给我吧，我还能坚持一下。”
电容说：“给你们没问题，可是我他娘脑袋上有个电阻挡我的财路，你们先别急，我慢慢把电放给你们。”
当电容刚刚要把电通过那个上拉电阻放出来，电源开关突然又接通了。
CPU开始冲电容吼：“孙子！你Y的那个充电过程怎么没啦？我还要复位呢！”
电容不干了：“废话，我上次充的电还没放呢这他妈电源又通啦！”
CPU急了：“那我怎么办？我得复位啊！”电容眼珠一翻：“管你Y怎么办，死去吧你！”
第四种：用复位芯片复位电路：
对于一些非常复杂的电路，为了让芯片正确复位，必须用一些复位芯片，能够保证其精确的复位。
B.我们在来看下右边的电路：
对于这个电路，我们首先要了解单片机的状态，如下：
BOOT1接了一个下拉电阻，因此为低电平，为0，那么会产生第一种和第二种情况，
当K2按下，BOOT0为高电平，1，从系统存贮器启动
当不按下时，为0，从主闪存存贮器启动。
那么这三种方式又是什么呢？
1、主闪存存储器
是STM32内置的Flash，一般我们使用JTAG或者SWD模式下载程序时，
就是下载到这个里面，重启后也直接从这启动程序。
2、系统存储器
从系统存储器启动，这种模式启动的程序功能是由厂家设置的。
一般来说，这种启动方式用的比较少。系统存储器是芯片内部一块特定的区域，
STM32在出厂时，由ST在这个区域内部预置了一段BootLoader，也就是我们常说的ISP程序，
这是一块ROM，出厂后无法修改。一般来说，我们选用这种启动模式时，是为了从串口下载程序，
因为在厂家提供的BootLoader中，提供了串口下载程序的固件，
可以通过这个BootLoader将程序下载到系统的Flash中。但是这个下载方式需要以下步骤：

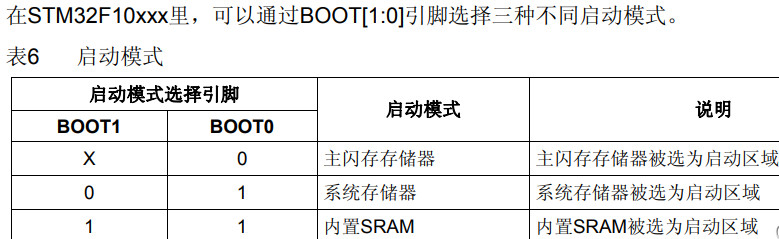

Step1:将BOOT0设置为1，BOOT1设置为0，然后按下复位键，这样才能从系统存储器启动BootLoader
Step2:最后在BootLoader的帮助下，通过串口下载程序到Flash中
Step3:程序下载完成后，又有需要将BOOT0设置为GND，手动复位，这样，STM32才可以从Flash中启动。
3、内置SRAM
内置SRAM，既然是SRAM，自然也就没有程序存储的能力了，这个模式一般用于程序调试。
假如我只修改了代码中一个小小的地方，然后就需要重新擦除整个Flash，比较的费时，
可以考虑从这个模式启动代码（也就是STM32的内存中），用于快速的程序调试，等程序调试完成后，再将程序下载到Flash中。
