我们经常在电路中看到各种灯电路，比如以下：

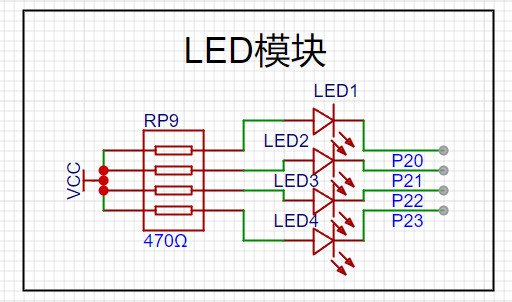

VCC通过电阻接到灯上，负极到达单片机的四个GPIO口上。
正电压通过灯，然后经过电阻到地，指示电源正常，另一个到PC13这个GPIO口。
再如下面：

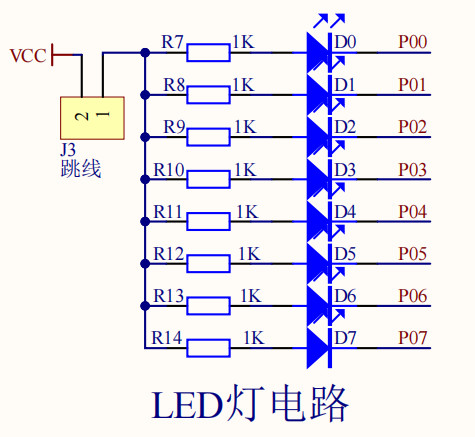

VCC经过一个跳线后通过一堆电阻，接到每个灯，再到达GPIO口上。
以上电路都是VCC通过电阻和灯接到GPIO上，那么GPIO输出高电平，灯灭
GPIO输出低电平，灯亮。。。。。。。
VCC通过电阻接到灯上，负极到达单片机的四个GPIO口上。
正电压通过灯，然后经过电阻到地，指示电源正常，另一个到PC13这个GPIO口。
再如下面：
VCC经过一个跳线后通过一堆电阻，接到每个灯，再到达GPIO口上。
以上电路都是VCC通过电阻和灯接到GPIO上，那么GPIO输出高电平，灯灭
GPIO输出低电平，灯亮。。。。。。。

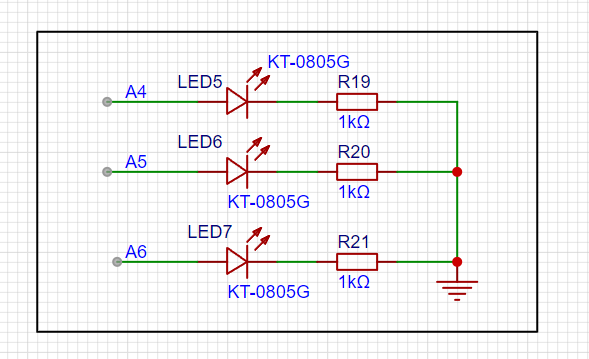

因此，我们在接灯电路时一般都接在VCC端，那么为什么不常用gpio口高电平点亮呢？
因为二极管具有漏电流，且单片机在重现上电复位时有些信号电压可以达到1v左右，导致灯微亮，
因此不建议高电平接入电路点灯，若是要高电平需要配合三极管和电阻实现，电路较为复杂

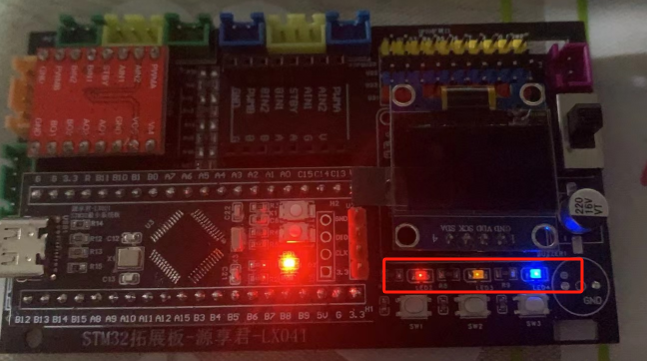

否则，在初始化下面，没有写入程序，会出现灯微亮的状态，如下：
因为二极管具有漏电流，且单片机在重现上电复位时有些信号电压可以达到1v左右，导致灯微亮，
因此不建议高电平接入电路点灯，若是要高电平需要配合三极管和电阻实现，电路较为复杂
否则，在初始化下面，没有写入程序，会出现灯微亮的状态，如下：
