单个I/O口检测多个按键

admin 原理图 2024-12-25 浏览

1.单个i/o口一个按键：

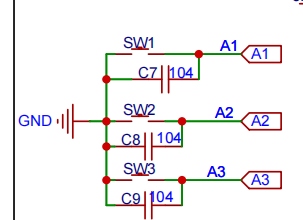

在一般电路中我们，我们会对每一个按键对应一个gpio口进行检测，如下：

2.矩阵检测

每个io口对应一个按键会浪费gpio口，那么利用矩阵进行检测就可以省下一些，例如

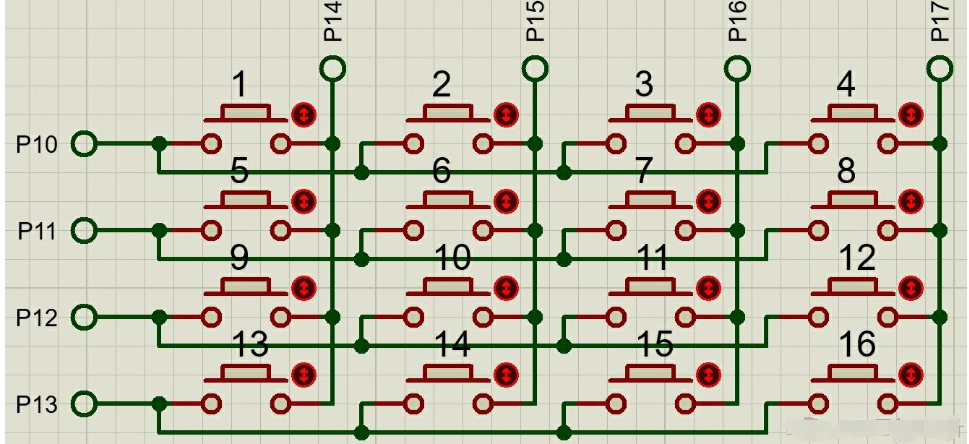

我们常用的键盘，就是利用矩阵检测，如下：

原理解析：
当按键没有按下时，所有的输入端都是高电平，代表无键按下。
行线输出是低电平，一旦有键按下，则输入线就会被拉低；
这样，通过读取输入线的状态就可得知是否有键按下了。
M*N阵矩阵式按键至少也需(M+N)个1/0口,比如4*4共16个按键的矩阵共需8个1/0口；

3.专用芯片检测：

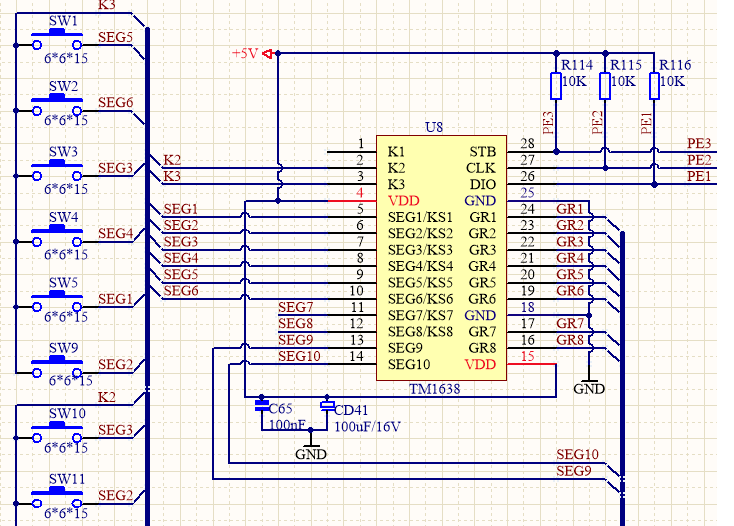

比如TM1638,这款芯片使用的比较广泛,占用单片机的三个IO口。除了可以检测按键外,还可以用来控制发光二极管。

4.AD口检测按键：

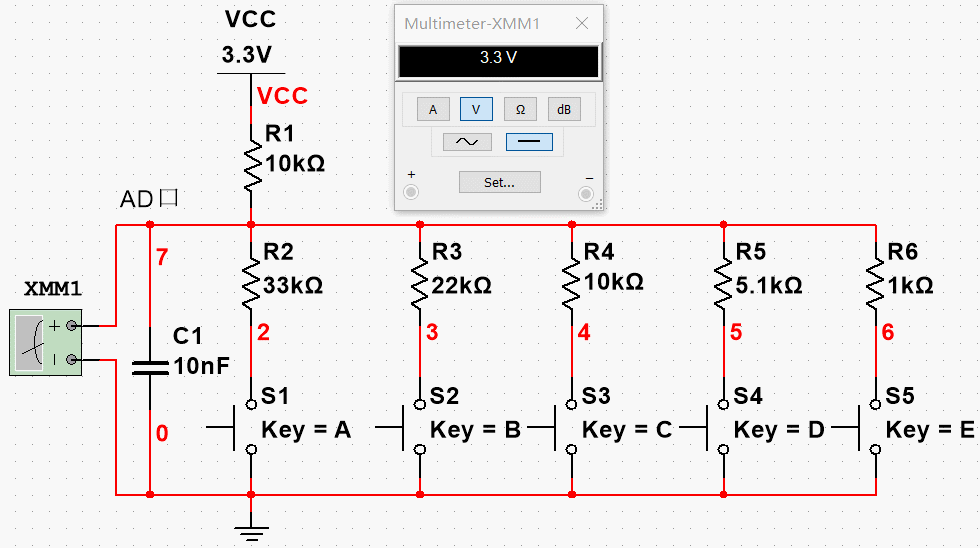

解析：可以通过单片机的AD口检测电压的不同,用来识别不同的按键,这种方法简单有效。
如上图所示, C1用于消除按键的抖动。为了识别更多的按键,电阻的精度需达到1%或更高。
无任何按键按下, AD口电压为3.3V，检测到某个按键的电压范围后,并不是马上响应,
只有再次恢复到3.3V时再作响应,用于防止按键贴连。

利用3.3v连接一个电阻在与不同电阻串联在与每一个按键串联，使每个按键按下时导通到地后检测的分压值不同
从而通过AD转化出来的数值不同，用来检测哪个按键被按下了，从而让触发相应的事件；
