在传感器模块中，多次用到LM393，那么我们深入的了解一下这部分电路：

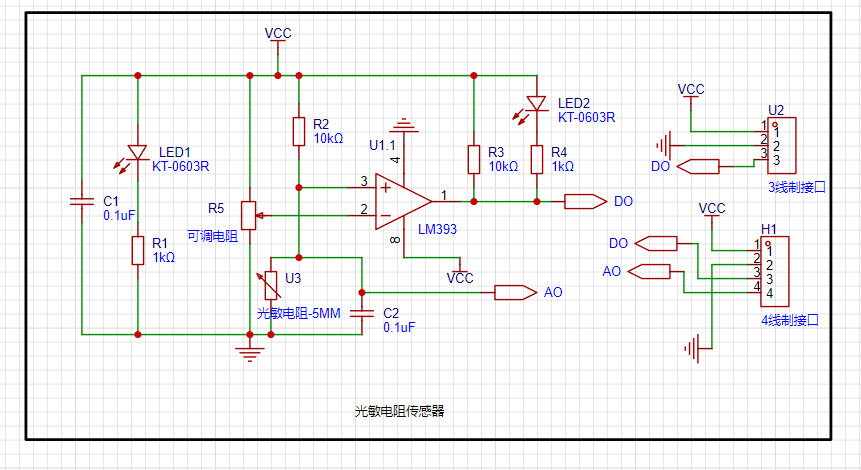

这是一个光敏电阻传感器的电路图：
LM393的负端用一个10K的电阻和一个光敏电阻分压，当没有光照时，光敏电阻阻值很大
因此比较器的负端电压会大于正端电压，从而使输出为低电平，
当检测到光照时，光敏电阻会变小，那么负端电压会变小，因此正端电压会大于负端电压，输出高电平。
从而实现了，有光---输出高，无光，输出低，到达比较输出的一个作用。。。。。
这个高低电平给到单片机的GPIO口，从而可以让单片机进行检测做出相应的信号输出。。。。。
这是一个光敏电阻传感器的电路图：
LM393的负端用一个10K的电阻和一个光敏电阻分压，当没有光照时，光敏电阻阻值很大
因此比较器的负端电压会大于正端电压，从而使输出为低电平，
当检测到光照时，光敏电阻会变小，那么负端电压会变小，因此正端电压会大于负端电压，输出高电平。
从而实现了，有光---输出高，无光，输出低，到达比较输出的一个作用。。。。。
这个高低电平给到单片机的GPIO口，从而可以让单片机进行检测做出相应的信号输出。。。。。
