1.lm2903是一款常用的双通道电压比较器，芯片引脚定义如下图：

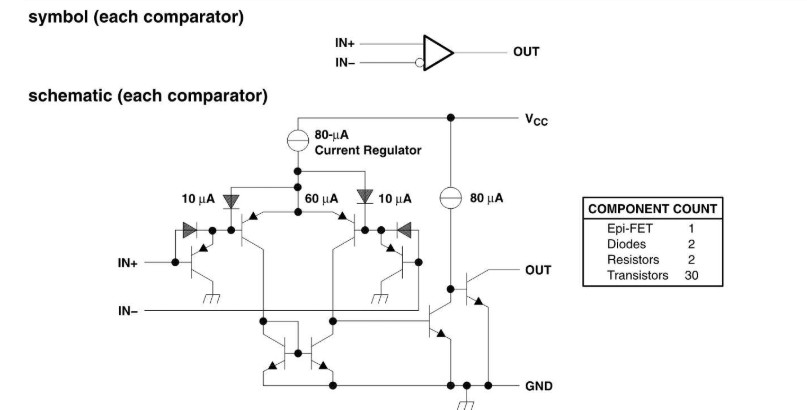

2.内部结构如下图：

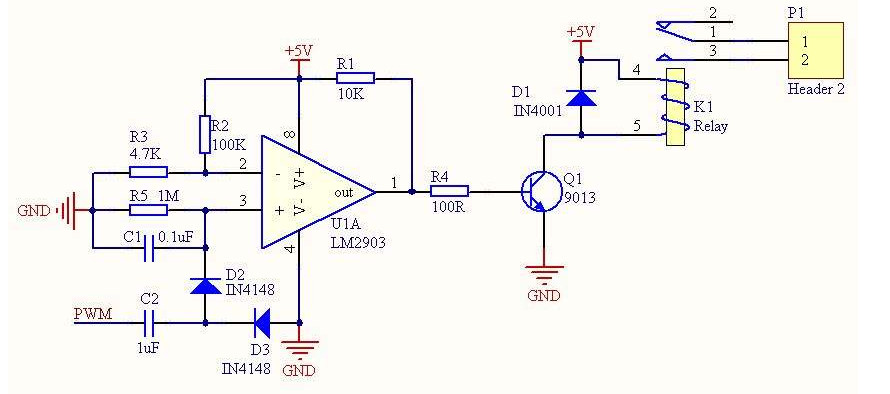

3.应用电路图如下图：
电路图基本介绍：
其中LM2903是电压比较器，当有持续的PWM脉冲（高于某一频率）时，LM2903输出高电平，通过du9013驱动继电器吸合，zhi当没有PWM脉冲时，LM2903输出低电平，9013截止，继电器不能吸合。这个图需要PWM脉冲频率达dao到几K，如果频率太低，LM2903不能持续输出回高电平，时高时低，导致继电器时开通时断。
4.总结：
比较器就是简单通过比较两个电压输出高低电平。
2.内部结构如下图：
3.应用电路图如下图：
电路图基本介绍：
其中LM2903是电压比较器，当有持续的PWM脉冲（高于某一频率）时，LM2903输出高电平，通过du9013驱动继电器吸合，zhi当没有PWM脉冲时，LM2903输出低电平，9013截止，继电器不能吸合。这个图需要PWM脉冲频率达dao到几K，如果频率太低，LM2903不能持续输出回高电平，时高时低，导致继电器时开通时断。
4.总结：
比较器就是简单通过比较两个电压输出高低电平。
