7.开关电源中光耦作用

admin 电路基础 2020-06-20 浏览

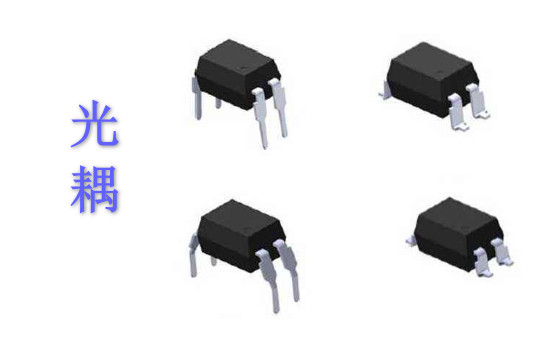

我们在开关电源中经常会看到光耦，那么光耦在开关电源中起到什么作用呢？

1.光藕的特点就是具有体积小、寿命长、无触点，抗干扰能力强的特点。因此在开关电源数字电路中有着较为广泛的应用。

2.光藕的主要优点是:信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。在开关电源中，利用光耦的特性可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

3. 在开关电源中光藕的作用主要是隔离、提供反馈信号和开关作用。开关电源电路中光耦的电源是从高频变压器次级电压提供的，当输出电压低于稳压管电压时会给信号光耦接通，加大占空比，使得输出电压升高;反之则关断光藕减小占空比，使得输出电压降低。且高频变压器次级负载超载或开关电路有欲障，就没有光耦电源提供，控制着开关电路不能起振，从而保护开关管不至被击穿烧毁。通常与TL431一起使用。两电阻串联取样到431R端与内部比较器进行比较。然后相据比出的信号再控制431K端(阳极接光藕那一端)对地的电阻，然后达到控制光耦内都发光二极管的亮度。(光耦内部一边是一发光二极管，一边是~光敏三极管)通过发光的强度。控制另一端三极管的CE端的电阻也就是改变了led电源驱动芯片就会自动调整输出信号的占空比，达到稳压的目的。

4.常用于反馈的光藕型号有下LP521, PC817等。这里以TLP521为例。介绍这类光藕的待性。

TLP521的原边相当于一个发光二极管，原边电流l增大，光强越强，副边三极管的电流Ic越大。副边三极管电流Ic与原边二极管电流if比值称为光藕的电流放大系数，该系数随温度变化而变化，且受温度影响较大。作反嫂用的光藕正是利用‘原边电流变化将导致副边电流变化来实现反馈，因此在环境温度变化剧烈的场台，尽量不要使用光耦来反馈。

通常来说，在典型的开关电源电路，如TL431电路中，会使用tLP521进行反馈。此时TL431的工作伏态相当于内部基准电压为2.5V电压误差放大器。所以在其1脚与3脚之间，要接补偿网络。
