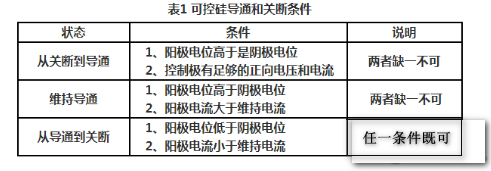

1.可控硅导通条件：一是可控硅阳极与阴极间必须加正向电压，二是控制极也要加正向电压。
以上两个条件必须同时具备，可控硅才会处于导通状态。
简单点讲就是可控硅要导通：1.要有信号过来 2.并且阳极必须高于阴极，就是两者必须为正向电压。
2.可控硅一旦导通后，即使降低控制极电压或去掉控制极电压，可控硅仍然导通，简单点就是信号没了也依然导通。
3.可控硅关断条件：降低或去掉加在可控硅阳极至阴极之间的正向电压，使阳极电流小于最小维持电流以下。
简单点讲就是：1.可控硅开启除了要有信号，还要阴极高于阳极。
2.可控硅一旦开启，信号没了也开着（可控硅信号来一次打开它就可以了）
3.要想关断，要么断前极供电，要不让阳极小于阴极。
4.单向可控硅相当于一个可控的二极管，信号控制二极管。
因此对于直接电直接流过，对于交流电，正半周流过，负半周无。（二极管在此可起到整流作用）
5.双向可控硅可通交流电
可控硅控制电路的实例分析
1.单向可控硅（可以控制二极管的元器件）1：光控电子开关
光控电子开关，它的“开”和“关”是靠可控硅的导通和阻断来实现的，而可控硅的导通和阻断又是受自然光的亮度（或人为亮度）的大小所控制的。
该装置适合作为街道、宿舍走廊或其它公共场所照明灯，起到日熄夜亮的控制作用，以节约用电。

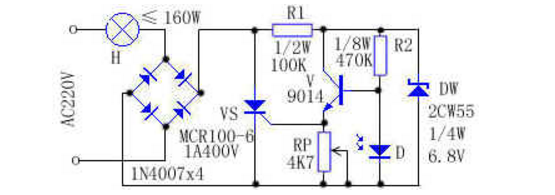

工作原理：电路如上图所示：
1.220V交流电通过灯泡H及全桥整流后，变成脉动的直流电压，作为正向偏压，电压大约为300v的脉动直流电，
经过VS单向可控硅的二极管流向另一端就会把灯泡点亮，此时需要可控硅的控制极有信号电压，那么9014必须导通。
2.9014如何导通呢？
300V的脉动直流电经过R1（100k）,R2(470k),d(光敏电阻）三个分压，
但同时R1与DW分压，DW稳压管把R2与光敏电阻的电压钳位到6.8v，为三极管导通做准备
白天，亮度大于一定程度时，光敏二极管D呈现低阻状态≤1KΩ，阻值很低，
6.8v的压降全部到三极管基极，使三极管V截止（npn高电平截止），其发射极无电流输出，
单向可控硅VS因无触发电流而阻断，灯泡H不能发光。电阻R1和稳压二极管DW使三极管V偏压不超过6.8V，对三极管起保护作用。
夜晚，亮度小于一定程度时，光敏二极管D呈现高阻状态≥100KΩ，
使三极管V正向导通（npn低电平导通），发射极约有0.8V的电压，使可控硅VS触发导通，灯泡H发光。
安装与调试：安装时，将装焊好的印制板放入透明塑料盒内并固定好，将它与受控电灯H串联，
并让它正对着天幕或房子采光窗前较明亮的空间，避免3米以内夜间灯光的直接照射。
调试宜傍晚时进行，调节RP阻值的大小，使受控电灯H在适当的亮度下始点亮。
2：简易延时照明灯

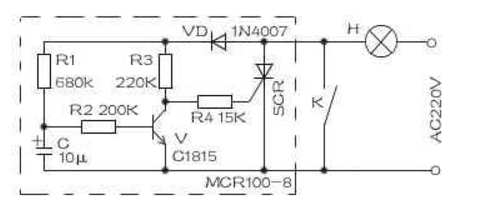

电路原理：该延时照明灯的电路如附图所示。延时电路如虚线框内所示。图中K为开关。
当K闭合后，电流从k这条最好流的直线流回点亮灯泡，其他电路不工作。
当K被关断后，220v电压经过二极管整流后，一方面经R1向电容C充电，
由于在C的充电期间没有电流流过R2，则三极管V一直处于截止状态；
另一方面，该电压经R3、R4向可控硅SCR提供触发电压，使可控硅处于导通状态，因此在关灯后电灯亮一段时间。
当电容C被充足电后，电流会经过R1,R2流向三极管基极，使三极管V由截止转为导通状态，
当三极管导通后，电流会通过灯泡流向R3,通过三极管流向负极，
此时因为三极管导通，阻抗很小，电流不再通过R4往可控硅控制极流，故可控硅SCR关断，
因为电流流过灯泡，电阻R3的220k，因为灯泡阻值很小，通过分压原理，灯泡上能得到的电压很低，此时灯也就熄灭了。
本电路关灯延时期间，延时的时间由R1、C的取值来确定。
本电路中为单向可控硅，在关灯延时期间电灯的亮度约为开灯时亮度的一半，以适合人们的视觉上的需要，同时又可节能。
电路制作：图中单向可控硅SCR选用MCR100－8，耐压须为600V以上。灯泡的功率不大于100W为宜。二极管VD为1N4007，V为C1815。电阻均为1／8W碳膜电阻。

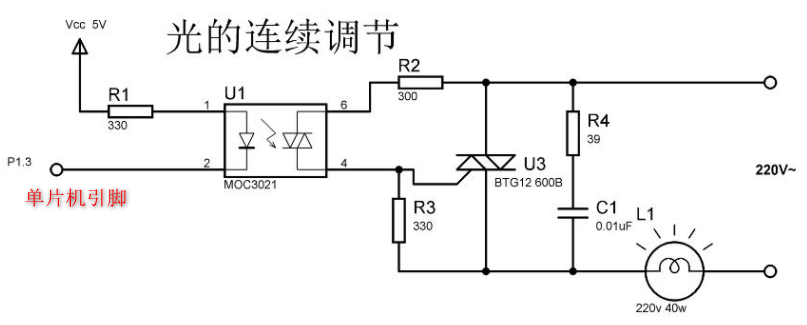

2.双向可控硅（可以控制交流电的元器件）以下为最经典的双向可控硅电路，利用光耦隔离，弱电控制强电的一个过程，来实现光的连续调节。
