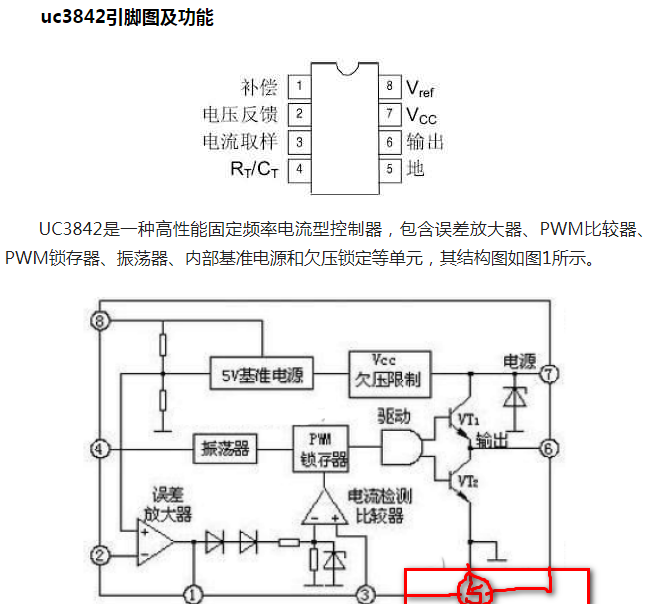

首先，我们一起来看下这款ic的基本引脚图示：
各管脚功能简介如下：
1脚COMP是内部误差放大器的输出端，通常此脚与2脚之间接有反馈网络，以确定误差放大器的增益和频响。
2脚FEED BACK是反馈电压输入端，此脚与内部误差放大器同向输入端的基准电压（一般为+2.5V）进行比较，产生控制电压，控制脉冲的宽度。
3脚ISENSE是电流传感端。在外围电路中，在功率开关管（如VMos管）的源极串接一个小阻值的取样电阻，
将脉冲变压器的电流转换成电压，此电压送入3脚，控制脉宽。
此外，当电源电压异常时，功率开关管的电流增大，当取样电阻上的电压超过1V时，UC3842就停止输出，有效地保护了功率开关管。
4脚RT/CT是定时端。锯齿波振荡器外接定时电容C和定时电阻R的公共端。
5脚GND是接地。
6脚OUT是输出端，此脚为图滕柱式输出，驱动能力是±lA。
这种图腾柱结构对被驱动的功率管的关断有利，因为当三极管VTl截止时，VT2导通，
为功率管关断时提供了低阻抗的反向抽取电流回路，加速功率管的关断。
7脚Vcc是电源。当供电电压低于 ＋16V时，UC3824不工作，此时耗电在1mA以下。
输入电压可以通过一个大阻值电阻从高压降压获得。芯片工作后，输入电压可在+10～+30V之间波动，低于+10V停止工作。
工作时耗电约为15mA，此电流可通过反馈电阻提供。
8脚VREF是基准电压输出，可输出精确的+5V基准电压，电流可达50mA。
UV3842的电压调整率可达0.01%，工作频率为500kHz，启动电流小于1mA，
输入电压为10～30V，基准电压为4.9～5.1V，工作温度为0～70℃，输出电流为1A。

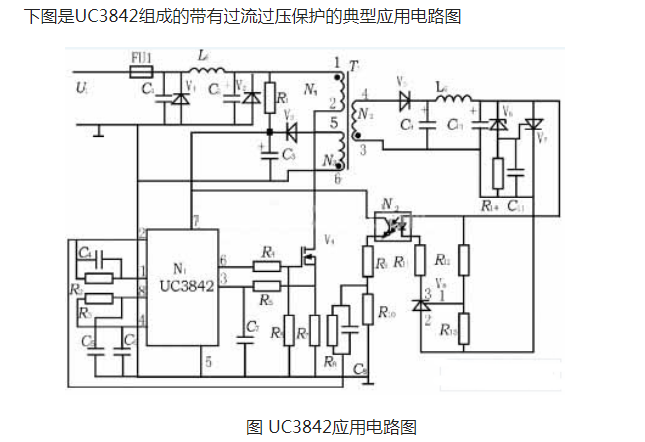

过流保护原理：当负载电流超过额定值或输出短路，引起开关管V4电流增加，
R7上的电压反馈至3脚，当R7上的电压大于1V时，通过内部电流放大器使导通宽度变窄，输出电压下降，
同时也使UC3842工作电压下降。当下降至整定电压以下时，过流保护电路工作，达到保护功率管的目的。
短路现象消失后，电源自动恢复正常工作。
过压保护：当因某种原因使输出电压过高时，稳压管V6导通，
从而触发晶闸管V7导通，使输出端短路，可见过压保护是以过流保护的形式出现的。

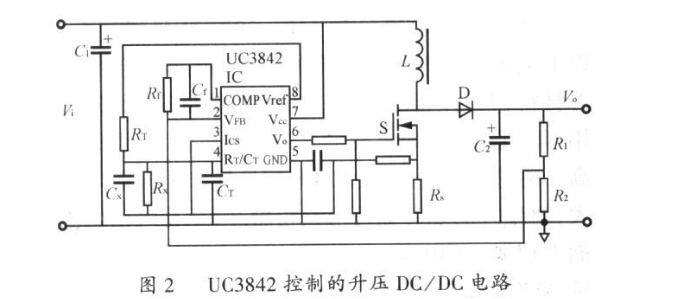

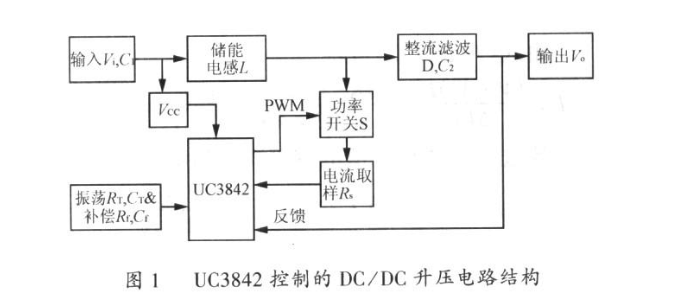

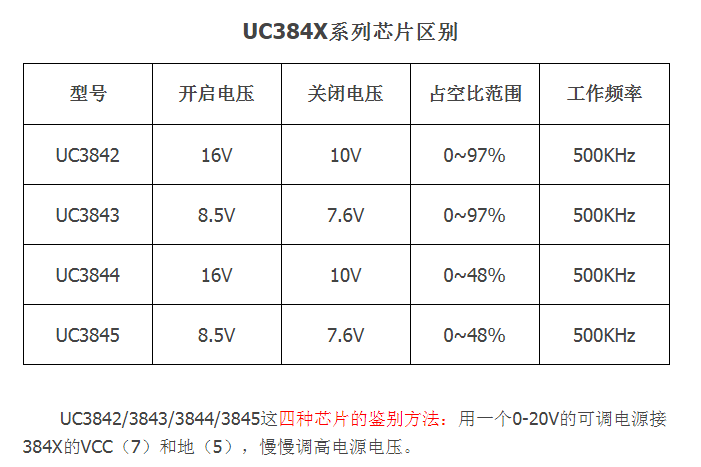

作为uc3842系列相关的一些，比如uc3843.等，经常用到的几款ic有什么区别呢？

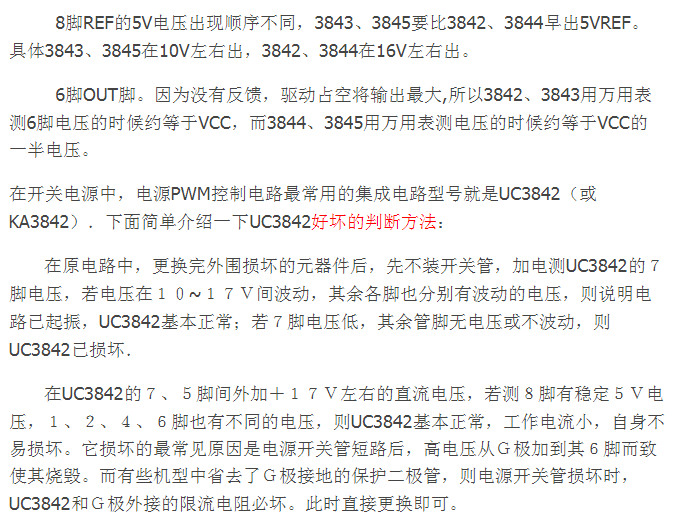

转载请注明：首页 > 电子电路 > 电路基础 ? 电源驱动芯片uc3842，uc3843的经典应用电路
