接触器的自锁和互锁电路分析

admin 电路分析 2021-11-22 浏览

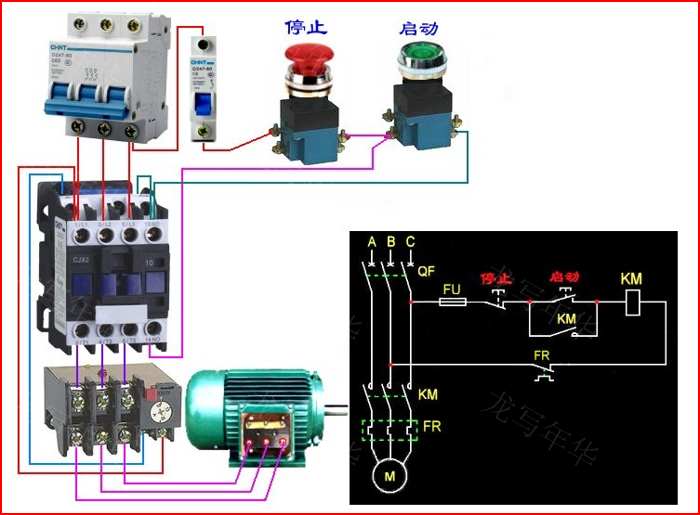

自锁电路：就是自己锁自己，启动后启动按钮弹回不断电，继续工作就是自锁

只有当按下停止按钮，电路就断开

分析：三相电通过交流接触器给电机工作，只有当辅助触点得电，接触器吸合后三相电的三根线就会通下来

我们把一根火线通过一个开关接到停止按钮上，因为停止按钮是常闭点（就是不按时是可以把电传送过去的），然后一端接到接触器的上端

另一边通过一个启动按钮接到接触器的下端，因为启动按钮是常开的，当我们按下启动按钮，电路导通，辅助触点得电，接触器吸合，三相电通过，电机工作

此时当我们弹起启动按钮，电路依然正常工作，只有把停止按钮按下，常闭变常开，断开辅助触点的电，接触器失电断开

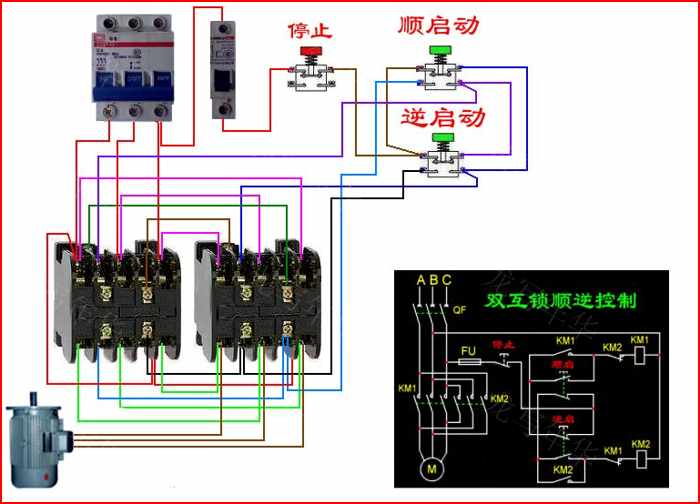

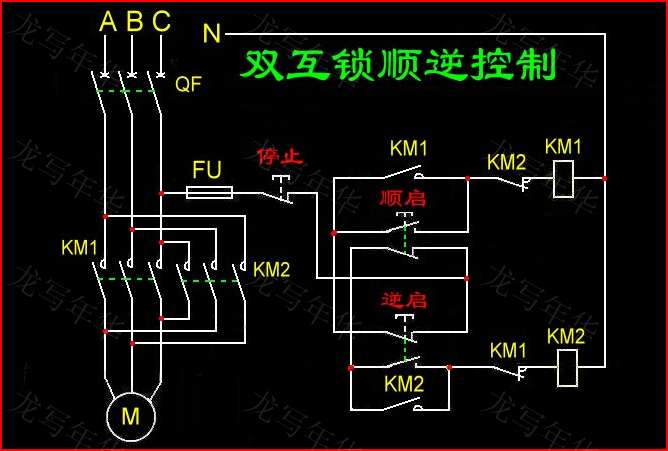

下面看下互锁电路：
