单控，双控，三控开关的接法及分析

admin 电路分析 2021-11-22 浏览

在我们的日常生活中，有时候需要一个开关控制一盏灯
或者两个开关控制一盏灯
或者三个开关控制一盏灯

下面一起来分析下这三种的接线图及原理：

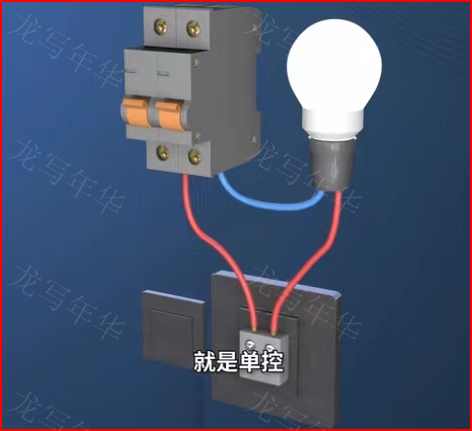

单控开关很简单，就是我们学习欧姆定律的最原始形态，一个开关，一个灯泡，灯泡一端接火线，一端接零线

火线在开关处分开，让开关控制火线的通断

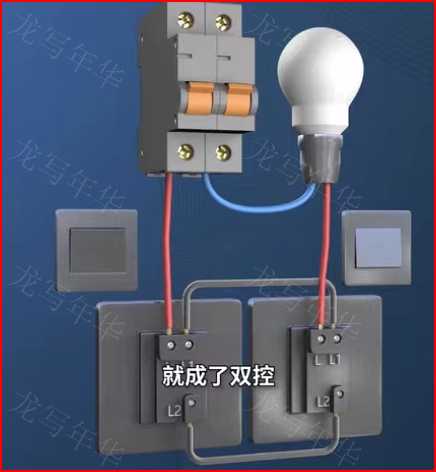

两个开关控制一个灯，其实就是把单控开关的断开的两个火线分别接入到每个开关的L处即可，其他直接用导线链接

如图所示：L1连接L1,L2连接L2

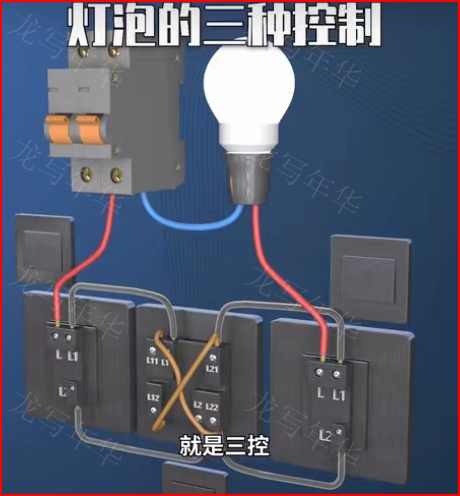

三个开关控制一个灯，如下图：

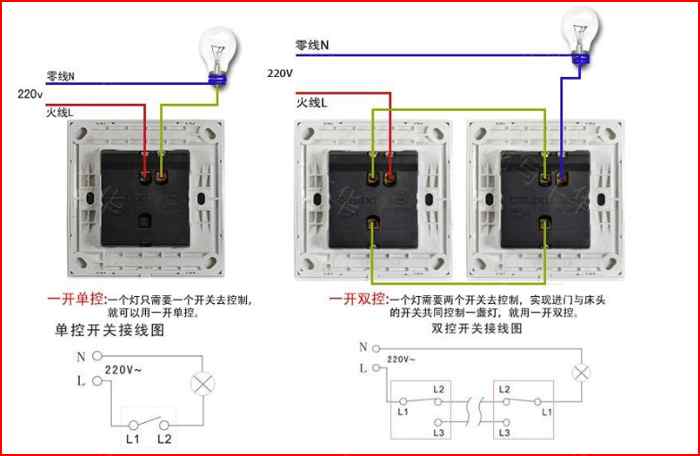

单控开关和双控开关比较常用，简单的回顾与分析一下：

我们主要分析下双控，首先我们要选择双联的三孔开关，电路图如第二个所示：

本身开关的L1与L2是联通的，当我们按下第一个开关L2会跳转到L3上，此时电路断开，

此时若是再按下第一个开关，L3又会跳转到L2上，灯亮，若是按下的是第二个开关，第二个的L2跳转到L3上，灯也会亮，这就是

它的一个基本的内部结构原理图。。。。。
