我们在维修手机,电脑主板的时候,需要一款可调电源
那么可调电源的电路是怎么样的呢?我们能不能自己制作一款不错的可调电源呢,那么下面我们一起来y研究下
从我们最开始一直最常用的芯片一款芯片TL431开始我们的可调电源之路。
上面有一节专门讲过tl431的典型电路。这里不再讲解,我们这一节从lm317+tl431两个组成的一个典型的可调电源电路开始:

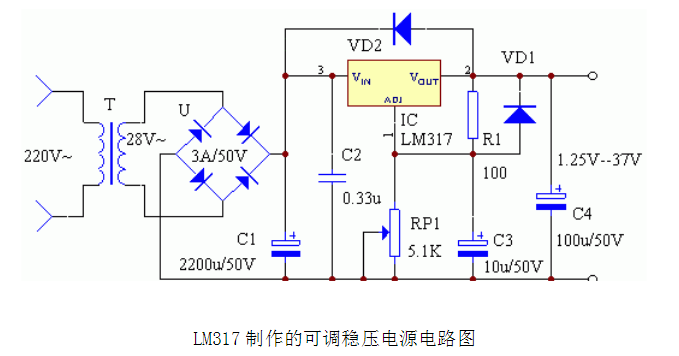

我们先以lm317这个ic开始,我们先看下以下电路图,可以输出1.25v-37v的一个电压,

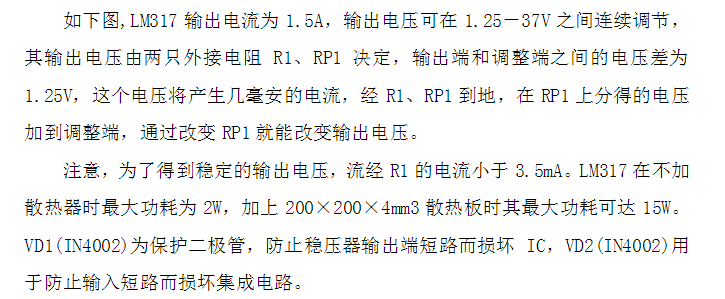

我们先来介绍下上面的电路图:

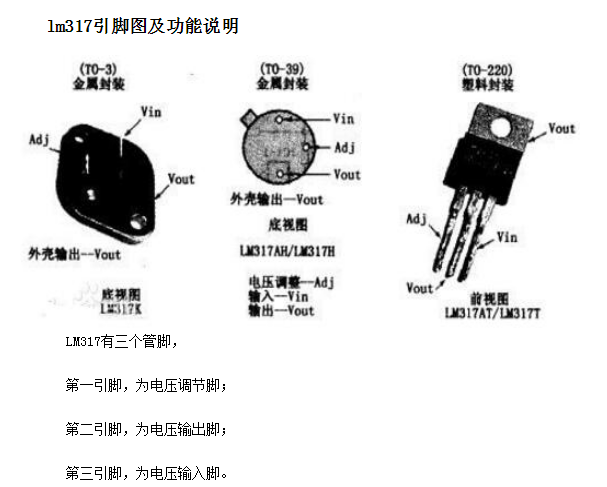

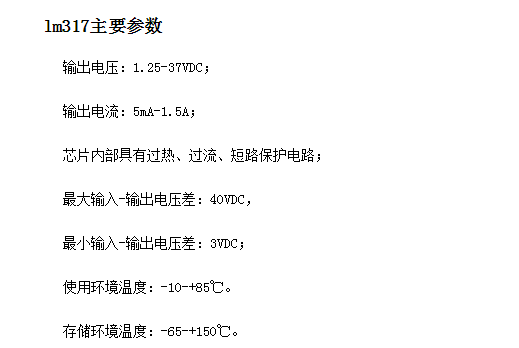

我们首先看下lm317这个ic的引脚介绍:

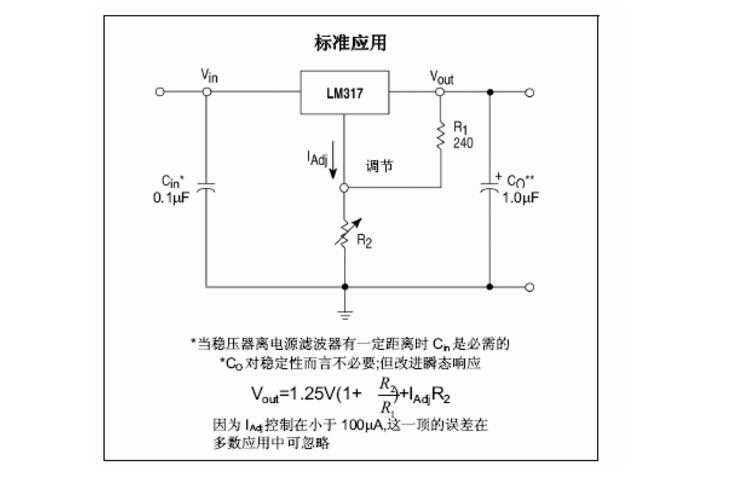

以下是lm317的典型电路,r2为可调电阻,并且vin和vout都需要电容滤波,并且输入电容和输出电容
的容积为前面小,后面大。比如1uf>0.1uf
那么这里存在几个问题:
1.输出电压不能从0开始
2.精度不是很高

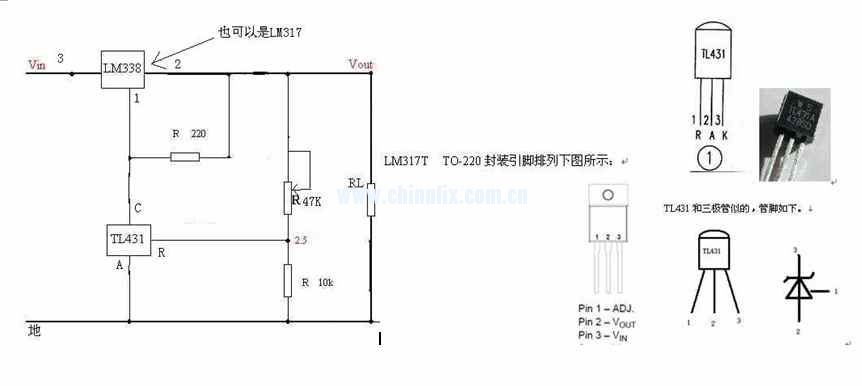

但是如果我们把lm317+tl431放在一起:
首先,我们知道tl431用在基准电压的一个三端稳压器件 要求精度高
LM 317 适用于连续可调的1.5A输出的可变直流电源用 和431连用就是精度极高的稳压电源
其实以上这两款ic非常的常见,并且成本也非常的低,但是真正在可调电源中表现很好的一款ic为lm723

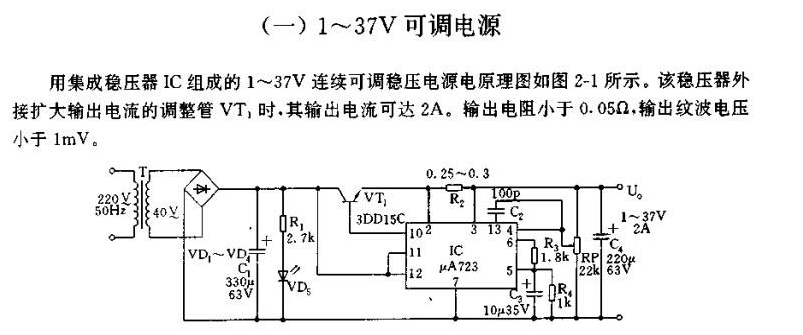

我们先看下它构成的1-37v可调电源的一个常用的电路图:
我们看下基本的引脚图,如下:

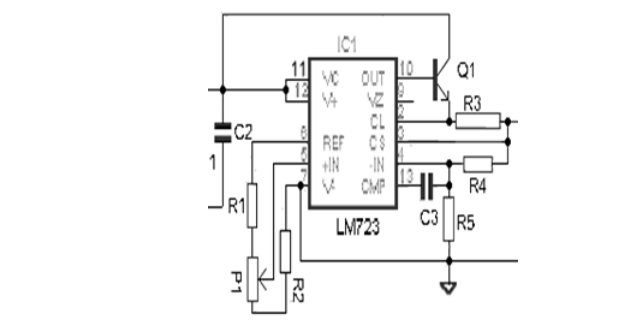

0-30V/2A电源的制作
此电路用一片电压调压专用电路LM723(IC1)为核心,调节P1可实现输出电压从0-30V连续可调,
Q1为电流驱动扩展用(需用散热器)。R3供保护电路用的取样电阻。该电路简单可靠、其稳压性能指标也非常不错。电路器件参数见附表。
R1=1K2 | C1=4700uF/63V |
IC1=LM723 | V1=0-30V DC |
R2=680R | C2=100nF63V MKT | Q1=2N3055 | TR1=220VAC/ 27V 4A |
R3=0.33R/5W | C3=4.7nF63V MKT | B1=100V 5A桥堆 | S1=2×10A 开关 |
R4=15K | C4=220uF/63V | F1=0.5A 快速熔断保险 | |
R5=3K9 | P1=4K7 | F2=2A 慢速熔断保险 |
