三极管驱动蜂鸣器的经典电路如下所示：

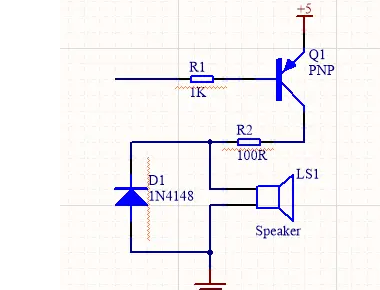

1.使用PNP型三极管驱动蜂鸣器：
分析：R2为限流电阻，D1二极管称为续流二极管。
蜂鸣器是感性器件，当三极管导通给蜂鸣器供电时，就会有导通电流流过蜂鸣器。
电感的一个特点就是电流不能突变，导通时电流是逐渐增大的，这点没问题，
但是当关断时，经“电源-三极管-蜂鸣器-地”这条回路就截断了，过不了任何电流，
储存的电流经D1和蜂鸣器自身的环路来消耗掉，避免了关断时由于电感电流造成的反向冲击，接续关断时的电流。

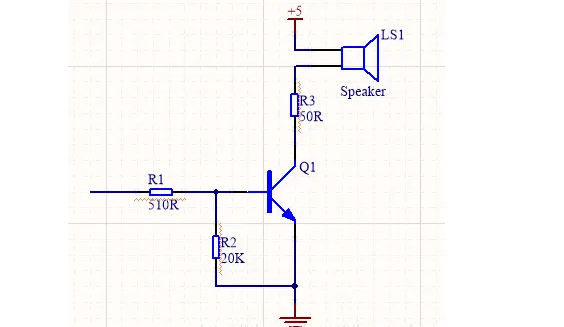

2.使用NPN型三极管驱动蜂鸣：
分析：在使用NPN型三极管驱动蜂鸣器时，不能将蜂鸣器接到发射极，
如果串接在发射级上，蜂鸣器会产生负反馈，这有可能会导致三极管不能进入饱和导通状态，影响蜂鸣器正常鸣响。
在上图中，R1和R3起限流作用，R2起下拉作用，如此可以提高三极管的关断速度。
工作中三极管是处于截止状态或饱和导通状态，即管子的非线性应用。
在电路关断之后，三极管be段端电压由0.7V缓慢下降，三极管没有完全关断，
且处较长时间放大状态，会损坏三极管，所以需要加一个下拉电阻R2。
若是R2的阻值过大，会导致Vbe太大，也会损坏三极管。
若是R2的值应该是刚好使三极管导通状态，电阻过小，会导致整体电路损耗加大。
1.使用PNP型三极管驱动蜂鸣器：
分析：R2为限流电阻，D1二极管称为续流二极管。
蜂鸣器是感性器件，当三极管导通给蜂鸣器供电时，就会有导通电流流过蜂鸣器。
电感的一个特点就是电流不能突变，导通时电流是逐渐增大的，这点没问题，
但是当关断时，经“电源-三极管-蜂鸣器-地”这条回路就截断了，过不了任何电流，
储存的电流经D1和蜂鸣器自身的环路来消耗掉，避免了关断时由于电感电流造成的反向冲击，接续关断时的电流。
2.使用NPN型三极管驱动蜂鸣：
分析：在使用NPN型三极管驱动蜂鸣器时，不能将蜂鸣器接到发射极，
如果串接在发射级上，蜂鸣器会产生负反馈，这有可能会导致三极管不能进入饱和导通状态，影响蜂鸣器正常鸣响。
在上图中，R1和R3起限流作用，R2起下拉作用，如此可以提高三极管的关断速度。
工作中三极管是处于截止状态或饱和导通状态，即管子的非线性应用。
在电路关断之后，三极管be段端电压由0.7V缓慢下降，三极管没有完全关断，
且处较长时间放大状态，会损坏三极管，所以需要加一个下拉电阻R2。
若是R2的阻值过大，会导致Vbe太大，也会损坏三极管。
若是R2的值应该是刚好使三极管导通状态，电阻过小，会导致整体电路损耗加大。
