1通用的路由器接头的电路（0.6a电流，9v输出）

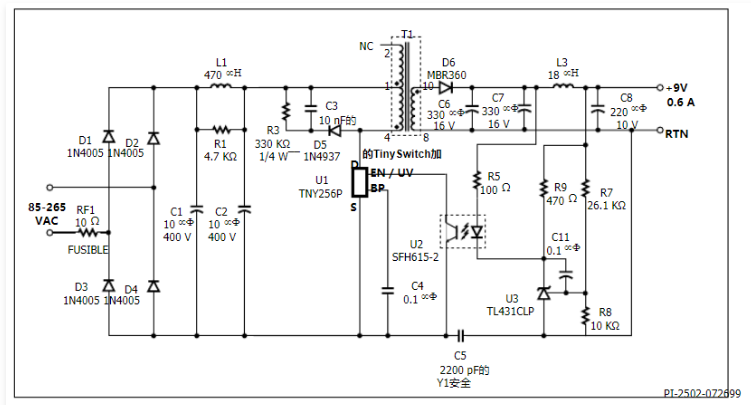

1.典型的电路图如下：
基本分析：
1.此电路输入可以从85v-265v，完全满足国际标准，可以同时用在110v电源中（国外一些国家），也可以用在220v电源中（中国等）
2.4个1n4005二极管组成一个整流电路：1n4005---1n4007都是低频整流二极管，最大最大正向整流电流：1.0A。浪涌电流最大30a，
4005最大有效值电压：600V,4006最大有效值电压800v，4007最大有效值电压1000v，其他基本相同.
我们主要来分析下以下两个芯片的作用：

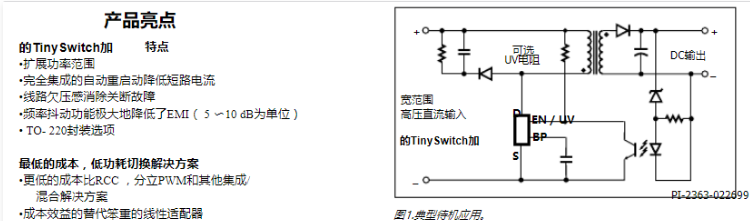

1.tny256p的典型电路如下：

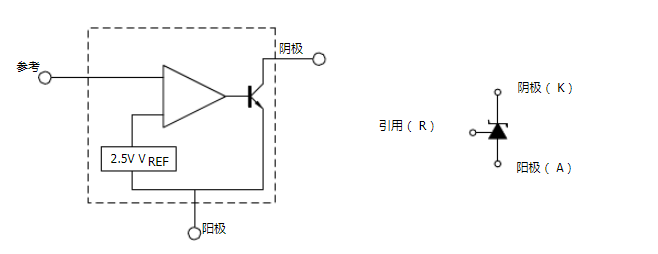

2：tl431这个三端稳压ic如下：
三端分别是：一个参考端，一个正极，一个负极，也可以说是阴极和阳极
并且它具有2.5v-36v一个可调的电压，可以把输出电压设定在这个很宽的范围内，电流一般最大为1a
