双联开关又叫双控开关，是一种用两个开关来控制，当任意一个开关状态改变，就能使中间连接的电器和电源在开路/断路状态切换的一种电路，有很多朋友不知道双联开关怎么接线，下面我们就来看看三种双联开关接线图，然后再说说双联开关如何接线。

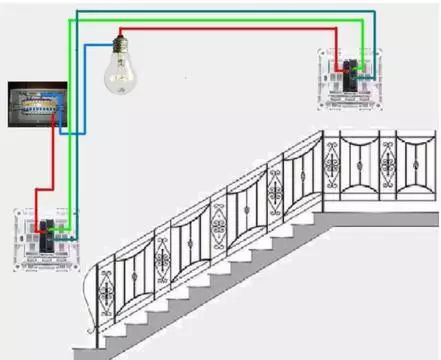

双联开关电路应用实例图
双联开关接线原理：双联开关接线原理实际上就是将两个单刀开关串联起来再接入电器的电路中，进而实现用任何一个开关都能控制电路中的电器的功能。

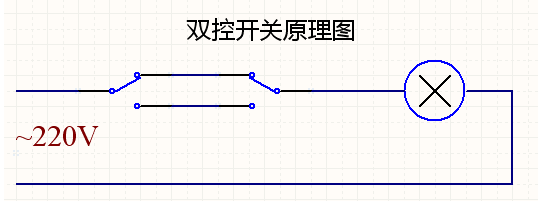

双联开关原理图
接下来，我们再来看看几种应用在我们楼梯间的双联开关接线电路图。
第一种双联开关接线图--传统的标准接法

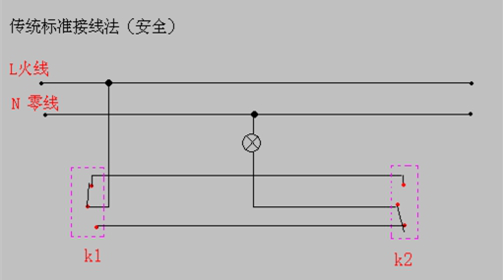

双联开关传统接法接线图
这种双联开关电路的一端接火线，一端接零线;电路中：开关1的一端接火线，另一端接开关2;开关2的一端接开关1，另一端接电灯或者电器;电灯或者电器一端接零线，另一端接开关2。
这样，无论是开关1还是开关2，关灯的时候火线和零线都会同时断开，只有当开灯的时候，双联开关电路中的才会联通，这种接法最为安全，也是标准的双联开关接线电路，不过用线会比较多一些。
第二种双联开关接线图--两个开关都接火线的另类接法

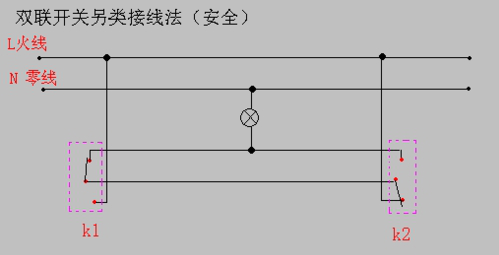

双联开关接线另类接法接线图
这种另类的双联开关电路，另类就另类在它的两个开关的一端都接火线了，另一端接点灯或者电器，两个开关控制的还是火线，也是安全的。这种创新的另类接法的用线量会比传统接法的省一些。
第三种双联开关接线图--最省线的接法（不推荐）

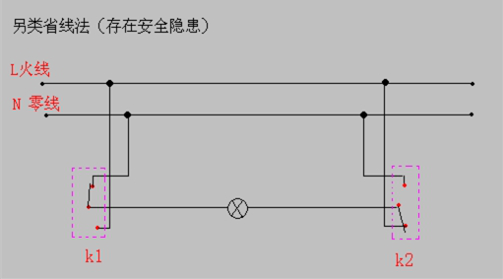

双联开关最省线的接法接线图
这种接法开关的是灯泡或者电器接在两个开关之间，两个开关通过同时控制火线和零线来实现控制电路的目的，这种做法虽然省线，但是有需要通过控制零线来实现，所以是不太安全的，因此不建议大家使用这种双联开关接线电路。
注意：双联开关接线电路，控制的一定要是火线，不然不安全，如果控制的是零线，那么等可能会出现闪烁的情况，如果你的双联开关电路中的电灯出现闪烁这种情况，可以先排查一下开关有没有问题;如果开关没问题，那么再排查下双联开关电路中是否控制的是零线，那样问题基本就能解决了。
