逆变器电路的分析和作用

作用：逆变器是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ正弦或方波）。XlM源享君
XlM源享君
通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。它由逆变桥、控制逻辑和滤波电路组成。XlM源享君

工作原理：逆变器是一种DC to AC的变压器，它其实与转化器是一种电压逆变的过程。XlM源享君

转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；XlM源享君
两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。XlM源享君
XlM源享君
其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。XlM源享君
XlM源享君
XlM源享君
XlM源享君

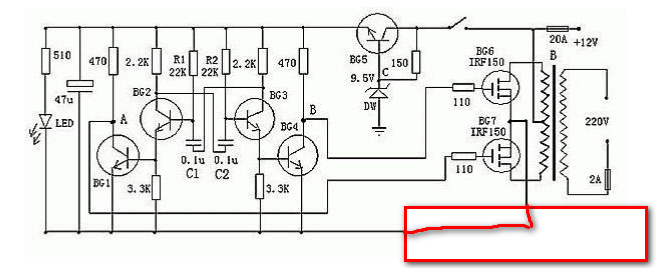

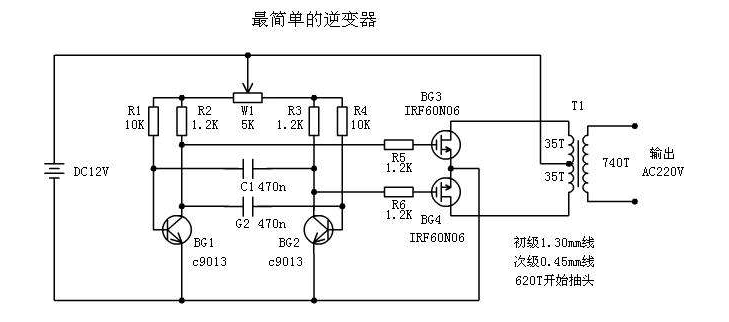

我们以最常见的逆变器电路分析：XlM源享君
XlM源享君
XlM源享君
XlM源享君
一些常用的逆变器的ic：XlM源享君
XlM源享君
1.ka3525a,sg3525,cw3525a芯片：XlM源享君
2.75n75场管XlM源享君
