我们先来看下下面这个接口:
![](/d/file/2020-02-06/6282c912e1c97cb09ce69135003ba9c6.jpg)

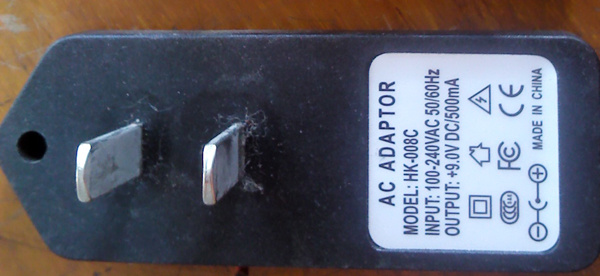

从这个铭牌上我们可以看出,input,也就是输入是100-240v的交流电,output也就是输出是9v的直流电压,500ma的电流的一个电路
![](/d/file/2020-02-06/6282c912e1c97cb09ce69135003ba9c6.jpg)
从这个铭牌上我们可以看出,input,也就是输入是100-240v的交流电,output也就是输出是9v的直流电压,500ma的电流的一个电路

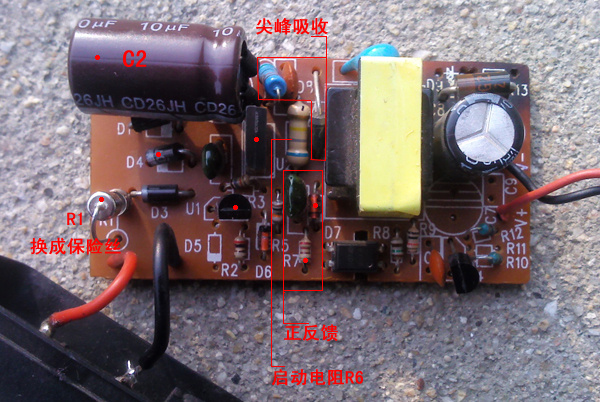

它的一个拆解的实物图如下所示:

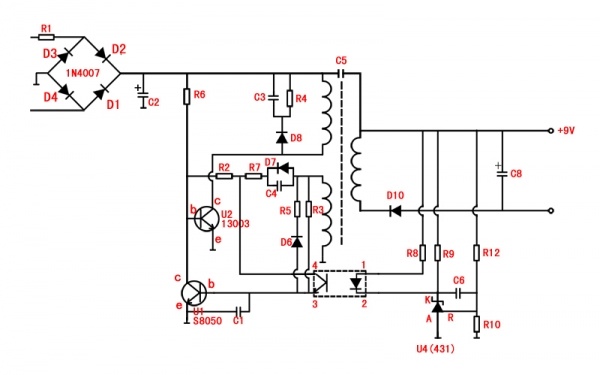

以上实物图的一个基本电路图如下面所示:
我们首先来分析下这个电路图:
交流220v电(L-N)进来,L通过R1(保险电阻),相当于保险丝的作用,这里一般为10欧姆左右
然后经过D1-D4四个二极管实现全桥整流,这里用1n4007四个构成桥式整流,可以把输入的220v交流电变为脉动的直流电,一般为1.414*输入电压为300v电压
C2为一个大滤波电容,(注意维修时这个电容带电会造成触电,要先给这个电容放电)
4.r6为启动电阻,启动电阻就是给三极管基集提供电流使其工作的
4.d7,c4,r7构成了一个正反馈电路
5.c3,r4,D8构成一个尖峰吸收电路,用来吸收变压器关断时的持续电流;
此电路有两个三极管和一个光耦和一个tl431构成了整个电路
