电容的滤波基本演示图

admin 电路基础 2020-05-17 浏览

本期一起来探讨下有极性电容的滤波示意图：
一般情况下滤波的大电容有两种作用：

1.旁路电容

滤除高频或者低频波形，让直流电流更加的稳定

2.去偶电容

滤波（去除不需要的频率的交流信号）

储能

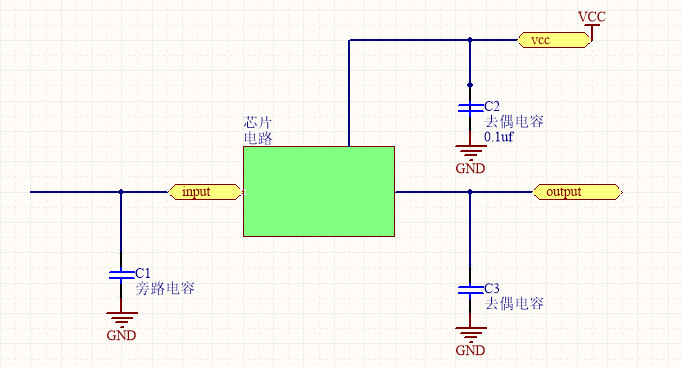

比如我们的芯片的供电端vcc一般都要加一个去偶电容，有什么作用呢？

比如上面的vcc加了一个0.1uf的电容，因为是小容量电容，可以滤除高频信号，并且在芯片需要大电流时候，vcc不足以提供的时候，这时候这个电容就可以释放能量提供足够的电路，以至于

不需要把vcc供电电压拉低。起到了很好的稳定作用。

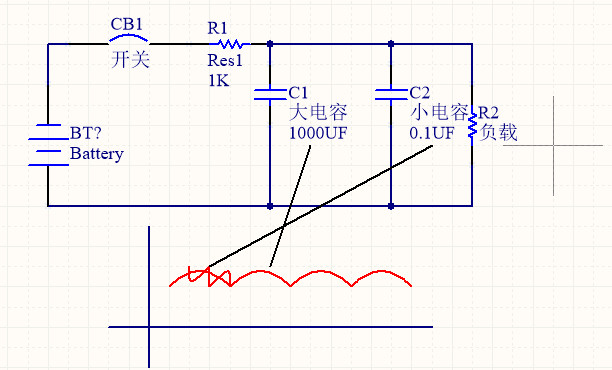

问题来了：大电容和小电容容量在什么时候使用呢？

如上所示，当我们出现低频（也就是波形很长时间才变化的波），就可以用大电容滤除
当我们出现高频杂波（也就是很短时间内波形变化很大的），就可以用小电容滤除
