今天一起来看下tl431的三端稳压电路，首先先看下它的基本信息：

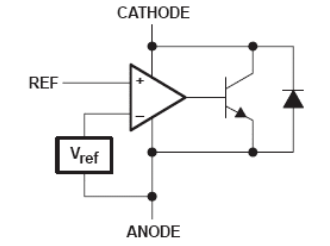

1.内部结构：其实它的内部有一个运算放大器，并且有一个负反馈的电路

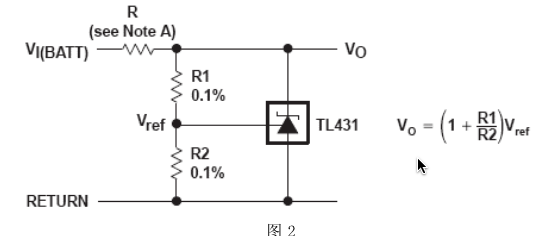

2.典型电路的tl431的输出电压计算方式：
注意：1.分母下面的r2是接地电阻，vref基准电压一般为2.5v
3.一些基本应用电路：

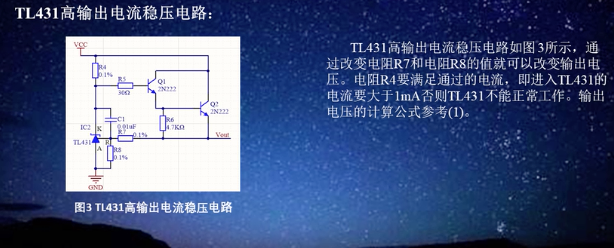

1.高输出电流稳压电路：
2.恒压恒流电路：

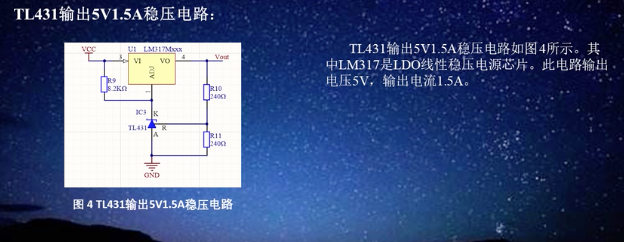

3. 5 v1.5a稳压电路：
1. 输出电压最高到 40V(2.5v-36v)
2. 动态输出阻抗低，典型值为 0.2Ω
3. 阴极电流能力为 0.1mA~100mA
4. 全温度范围内温度特性平坦，典型值为 50ppm/℃
5. 噪声输出电压低
6. 快速开态响应
7. ESD 电压为 2000V输出电压计算公式：UO=2.5*{1+（R1/R2）}
1.内部结构：其实它的内部有一个运算放大器，并且有一个负反馈的电路
2.典型电路的tl431的输出电压计算方式：
注意：1.分母下面的r2是接地电阻，vref基准电压一般为2.5v
3.一些基本应用电路：
1.高输出电流稳压电路：
2.恒压恒流电路：
3. 5 v1.5a稳压电路：
